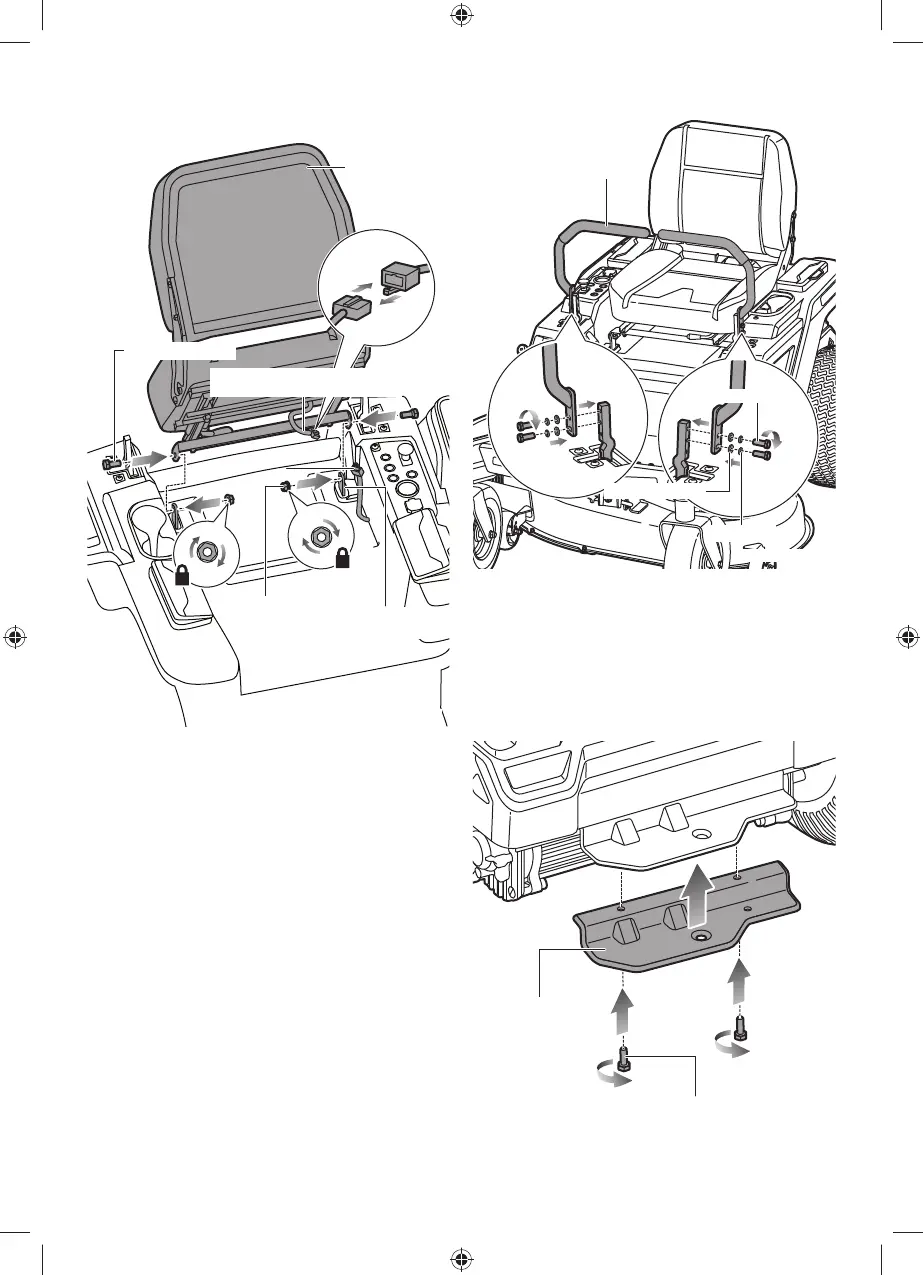

Abb. 3
FlankeSchraube
Flanschmuttern
Verbindungsleitung
Sicherheitssperrsystem
Sitzanordnung
Befestigung
Klammer
Stecker
INSTALLIEREN DER FAHRHEBEL
Siehe Abbildung 4.
1. Entfernen Sie die Sechskantschrauben,
die Sicherungsscheiben und die
Unterlegscheiben von den Halterungen
für die Fahrhebel.
2. Richten Sie die Bohrungen im Fahrhebel
an den Bohrungen an der Halterung aus.
3. Setzen Sie die Scheiben und Schrauben
wieder ein und ziehen Sie sie fest an.
HINWEIS: Achten Sie darauf, auf beiden
Seiten die gleichen Bohrungen zum Montieren
der Fahrhebel zu nutzen. Nach dem
Installieren müssen die Fahrhebel gerade
ausgerichtet sein.
Abb. 4
Fahrhebel
Schrauben
Schraube
Dichtungsringe
INSTALLIEREN DER KUPPLUNGSPLATTE
Siehe Abbildung 5.
1. Richten Sie die Bohrungen in der
Zugplatte an den Bohrungen der hinteren
Querstrebe aus.
2. Setzen Sie die Scheiben und Schrauben
ein und ziehen Sie sie fest an.
Abb. 5
Schrauben
Kupplungsplatte
