MONITOR 1
ZEILE BEISPIEL BESCHREIBUNG
(1) Pb 1Pb ST 48V / 35A Technologie der batterie, kurvenart, rating batterieladegerät
(2) 43,3 V 35A Spannung und strom der batterie
(3) Ah= 8 Tc= 0h 15m 29s Stromstärke der ladung, ladezeit in h, min, s
(4) PhI1 CHARGE Ladung im gange, ZUSTAND des batterieladegeräts
(5) -- Messagges
(Beisp. Phase = Autostart A0, Zustand= BATTERIE NICHT
ANGESCHLOSSEN)

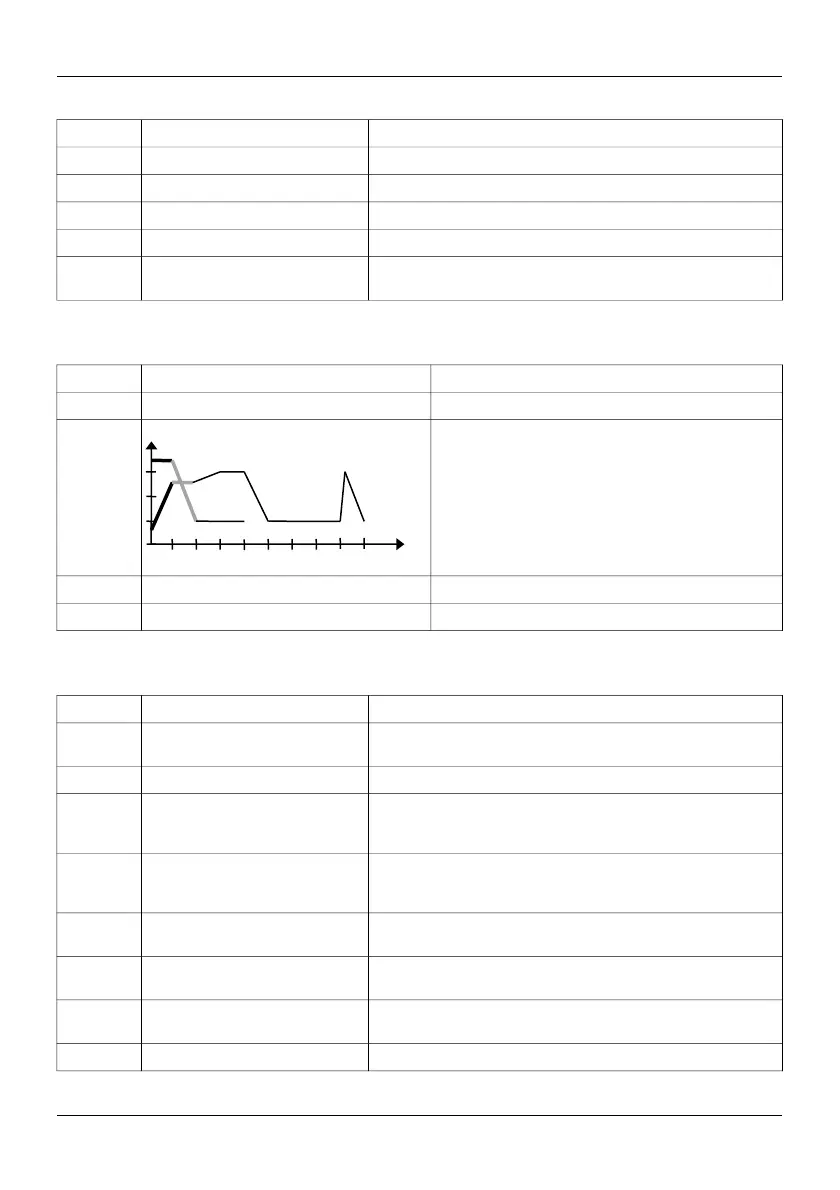

MONITOR 2
ZEILE BEISPIEL BESCHREIBUNG
(1) 43,3V 35A Spannung und strom der gelieferten batterie
(2)
Batterieladeprofil mit angabe von:
• Komplette Phasen (dicke Zeile)
• Laufende Phase (blinkende Zeile)
• Auszuführende Phasen (dünne Zeile)
(3) 7Ah PhI1 13m22s Stromstärke der Ladung, Ladezeit in h, min, s
(4) -- Messagge Eventuelle Schadens - oder Zustandsmeldungen
MONITOR 3
ZEILE BEISPIEL BESCHREIBUNG
(1) N.CYCLE= 7 – Ph 1
Nummer der ladezyklen und laufende ladephase
Beisp. : Ladezyklus 5 und Phase 3
(2) C1ID=1PB ST_01.0001 Eindeutiger identifikator der ladekurve
(3) Vbif=1.68V/el = 40.4V
Batteriespannung zu phasenbeginn (Vbif), anfangs als
elementspannung (V/el), sodann als absolute spannung (V)
ausgedrückt
(4) Vbef=1.81V/el = 43.4V
Batterie spannung am phasenende (Spannung) (Vbif), anfangs
als elementspannung (V/el), sodann als absolute spannung (V)
ausgedrückt
(5) Ibif= 36A Ibef= 35A
Spannung zu phasenbeginn (Ibif) und spannung am
phasenende (Ibef)
(6) Tf =0h13m Tef=0h13m
Dauer der einzelnen phase (Ibif) und gesamtdauer am
phasenende (Ibef)
(7) Ahf= 7 AhEf= 7
in der gewählten phase gelieferte Ah (Ahf) und Ah der Ladung
insgesamt (AhEf)
(8) -- Message Zeigt eventuelle störungen während des ladezyklus an
20 D00582-02
