Mode d'emploi
MONITOR 1
LIGNE EXEMPLE DESCRIPTION
(1) Pb 1Pb ST 48V / 35A
Technologie de la batterie, type de courbe, valeurs du chargeur
de batterie
(2) 43,3 V 35A Voltage et tension de la batterie
(3) Ah= 8 Tc= 0h 15m 29s
Ampérage charge, durée de charge en heures, minutes,
secondes
(4) PhI1 CHARGE Phase de charge en cours, ÉTAT du chargeur de batterie
(5) -- Messages
(par ex. phase = autostart A0, État= BATTERIE NON
CONNECTÉE)

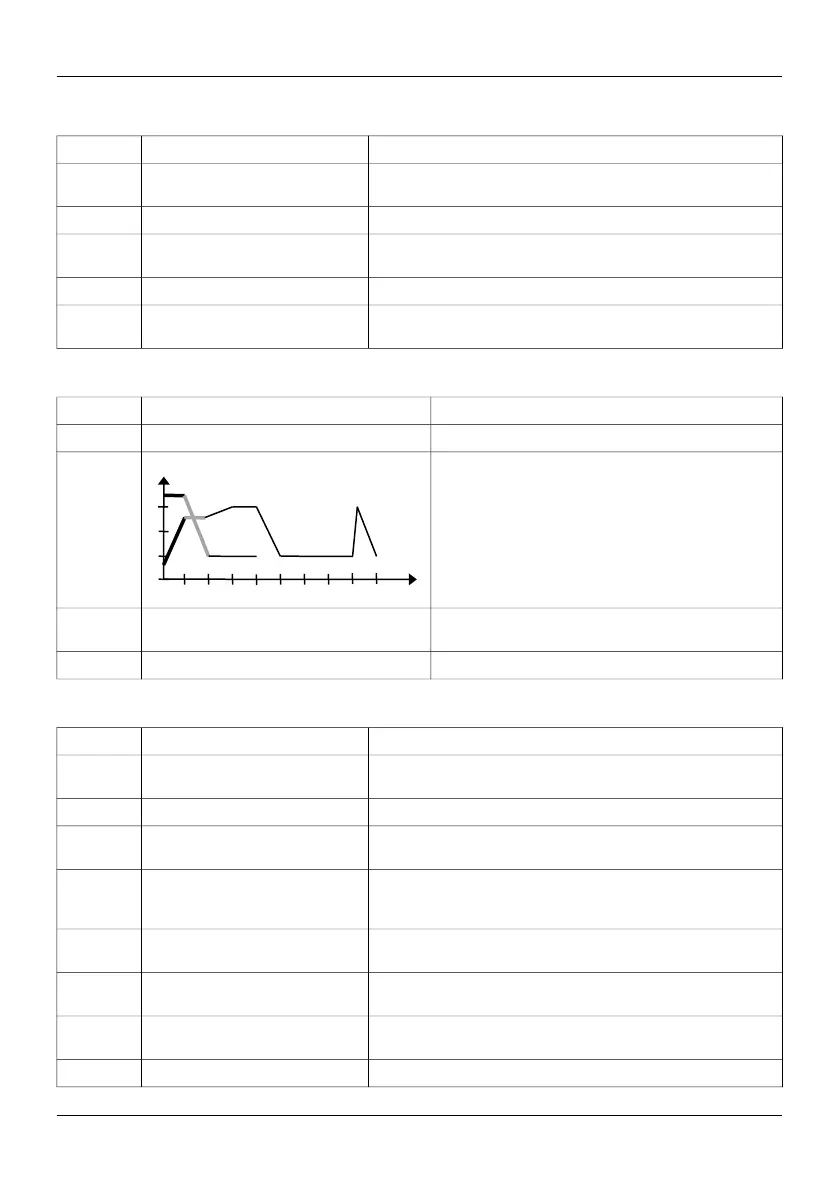

MONITOR 2
LIGNE EXEMPLE DESCRIPTION
(1) 43,3V 35A Voltage et tension de la batterie fournie
(2)
Profil chargeur de batterie avec indication
• Phases complètes (ligne épaisse)
• Phase en cours (ligne clignotante)
• Phases à exécuter (fine ligne)
(3) 7Ah PhI1 13m22s
Ampérage charge, durée de charge en heures,
minutes, secondes
(4) -- Message Éventuels messages d'anomalie ou d'état
MONITOR 3
LIGNE EXEMPLE DESCRIPTION
(1) N.CYCLE= 7 – Ph 1
Nombre de cycles de charge et phase de charge en cours
Par ex. : cycle charge 5 et phase 3
(2) C1ID=1PB ST_01.0001 Identificateur univoque courbe de charge
(3) Vbif=1.68V/el = 40.4V
Voltage batterie au début de la phase (Vbif) exprimé initialement
comme voltage élément (V/el), puis comme voltage absolu (V)
(4) Vbef=1.81V/el = 43.4V
Voltage batterie à la fin de la phase (tension) (Vbif) exprimé
initialement comme voltage élément (V/el), puis comme voltage
absolu (V)
(5) Ibif= 36A Ibef= 35A
Tension au début de la phase (Ibif) et tension à la fin de la phase
(Ibef)
(6) Tf =0h13m Tef=0h13m
Durée de la phase individuelle (Ibif) et Durée globale de charge
à la fin de la phase (Ibef)
(7) Ahf= 7 AhEf= 7
Ah fournis dans la phase sélectionnée (Ahf) et Ah globaux de
charge (AhEf)
(8) -- Message Indique les anomalies éventuelles pendant le cycle de charge
40 D00582-02
