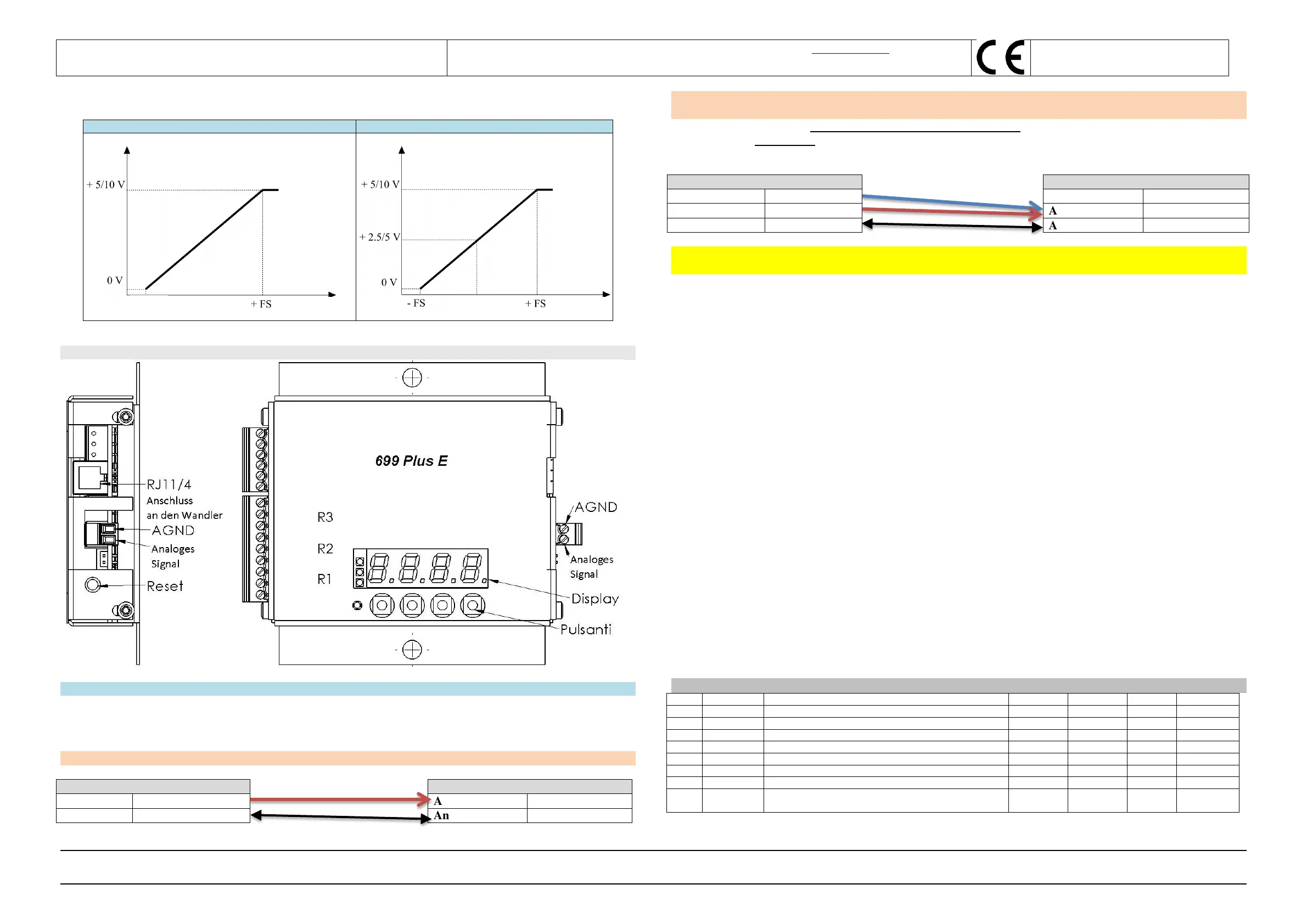

Die Steuerung DMOD ermöglicht in den folgenden Modi die Einstellung des analogen Ausgangs:
DMODE = 1
DMODE = 0
Anmerkung: Das Signal am Ausgang von 0 bis 10 V ist für die Lastmesseinrichtung 699Plus A1 verfügbar (Code
00.03.010.0010)
J) Anschlussplan für den Code 00.03.010.0010
Analoges Signal A1 = Von 0 bis 10 V
AGND = Gemeinsamer analoger Ausgang
ANMERKUNG:
Um höchste Präzision des analogen Signals der Lastmesseinrichtung zu erhalten, muss der analoge Ausgang der
699Plus an den Eingang des Inverters angeschlossen werden, wobei die Merkmale dieses letztgenannten zu
berücksichtigen sind:
A) Inverter mit erdfreiem Eingang: Anschluss mit 2 Drähten
Z.B.: Inverter
699Pus A1
Pin 11
Allgemein analog
AGND
GND
Pin V2
Input Analog
Analog Signal
Analoges Signal
B) Inverter mit Differenzialeingang: Anschluss mit 3 Drähten, um den analogen Eingang der 699Plus an den
INVERTER des Aufzugs anzuschließen, wie zum Beispiel:
1. JP11.1 und JP11.2 von der Seite der Lastmesseinrichtung an die Klemme AGND der Klemmleiste der
699Plus anschließen.
2. JP11.3 an die Klemme des mit „Analog Output“ bezeichneten analogen Ausgangs anschließen.
Z.B.: Inverter
699Pus A1
JP11.1
0V
JP11.2
AIN-
AGND
GND
JP11.3
AIN+
Analog Signal
Analoges Signal
ACHTUNG: DAS MINUS DER SPEISUNG (GND), die der Lastmesseinrichtung 699Plus geliefert wird, HAT
NICHT das gleiche elektrische Potential wie AGND des analogen Ausgangs.
Revisionen des Dokuments
7
23/06/15
Aktualisierung analoger Ausgang
699Bv1.25
699V4r0
SP, FM
DD, CK
6
10/06/15
Revision Flow Chart DAST
699Bv1.25
699V4r0
SP
DD, CK
5
01/06/15
Revision Bilder 699PlusE
699Bv1.25
699V4r0
SP
DD, CK
2
07/04/15
Revision Höchstlast, Inverter, Flow Chart Einstellungen DAC
699Bv1.00
699V1r0
S.Piardi
D.Disanto
1
05/03/15
Revision Anschluss an den Inverter
699Bv1.00
699V1r0
S.Piardi
D.Disanto
0
19/02/15
Erste Version
699Bv1.00
699V1r0
S.Piardi
D.Disanto
Rev.
Datum
Beschreibung
Firmware
Hardware
Verfasse
r
Kontrolle
Ausgang D/A
Ausgang D/A
Null
Null
Einheit
Einheit
