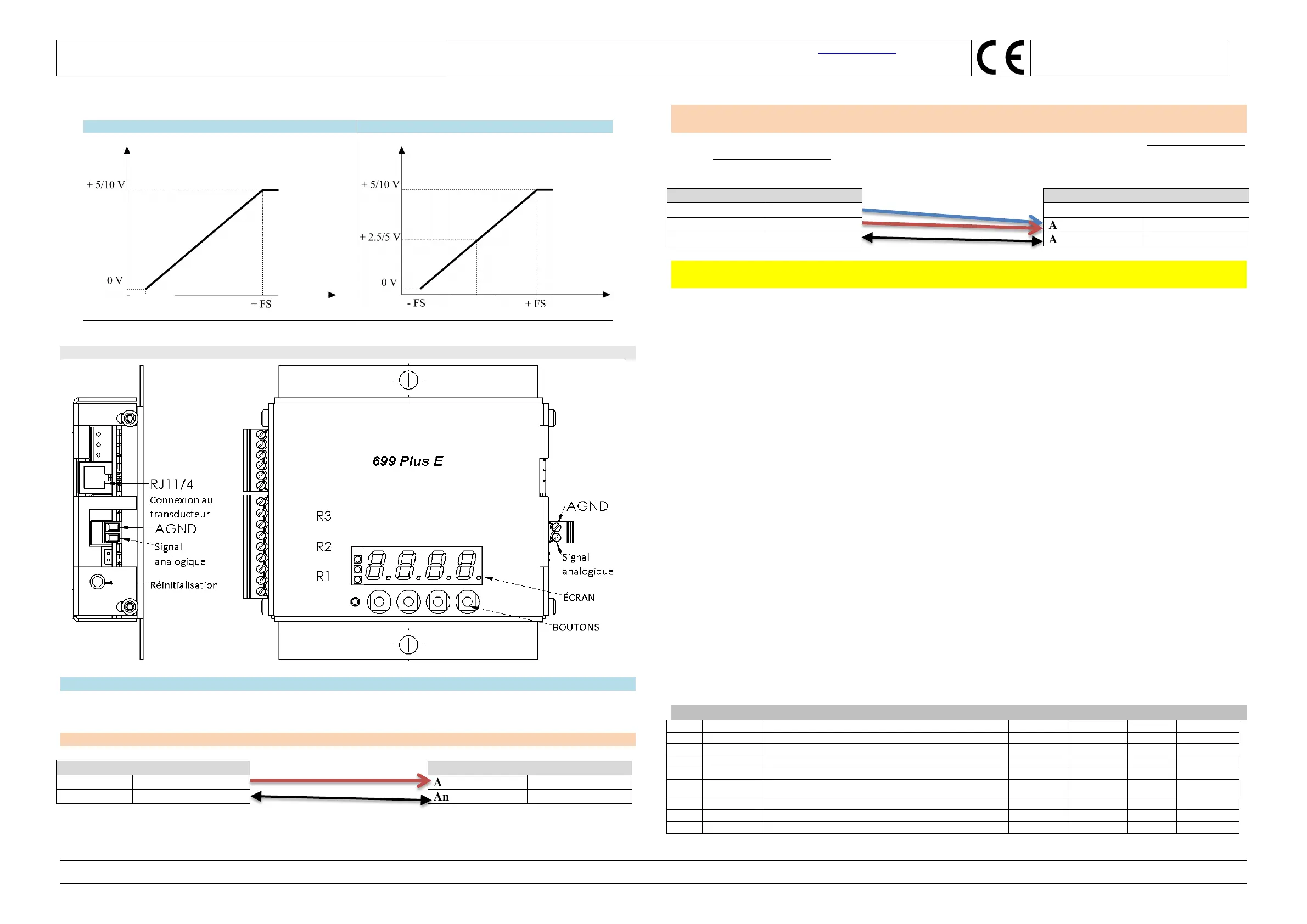

La commande DMOD permet d’établir la sortie analogique de la façon suivante :
DMODE = 1
DMODE = 0
Remarque : le signal en sortie de 0 à 10 V est disponible pour le système de mesure de charge 699Plus A1(code 00.03.010.0010)
J) Schéma branchements électriques pour le code 00.03.010.0010
Signal analogique A1 = de 0 à 10 V
AGND = commune Sortie Analogique
REMARQUE :
Pour obtenir une précision maximum du signal analogique du système de mesurage de charge, il est nécessaire de
raccorder la sortie analogique du 699Plus à l’entrée de l’inverseur en tenant compte des caractéristiques de ce dernier :
A) Inverseur avec entrée flottante: connexion à 2 fils
E.s.: Inverseur
699Pus A1
Pin 11
Analogique Commun
AGND
GND
Pin V2
Entrée analogique
Analog Signal
Signal Analogique
B) Inverseur avec entrée différentiel : connexion à 3 fils pour raccorder à l’INVERSEUR de l’allumeur la sortie
analogique du 699Plus, comme dans l’exemple :
1. Raccorder JP11.1 et JP11.2 à la borne appelée AGND de la plaque à bornes du 699Plus du côté du système
de mesurage de charge.
2. Raccorder JP11.3 à la borne de la Sortie Analogique appelée ‘Analog Output’.
E.s. : Inverseur
699Pus A1
JP11.1
0V
JP11.2
AIN-
AGND
GND
JP11.3
AIN+
Analog Signal
Signal Analogique
ATTENTION : LE MOINS DE L’ALIMENTATION (GND), dont est fourni le système de mesurage de charge
699Plus N’A PAS le même potentiel électrique que l’AGND de la sortie analogique.
