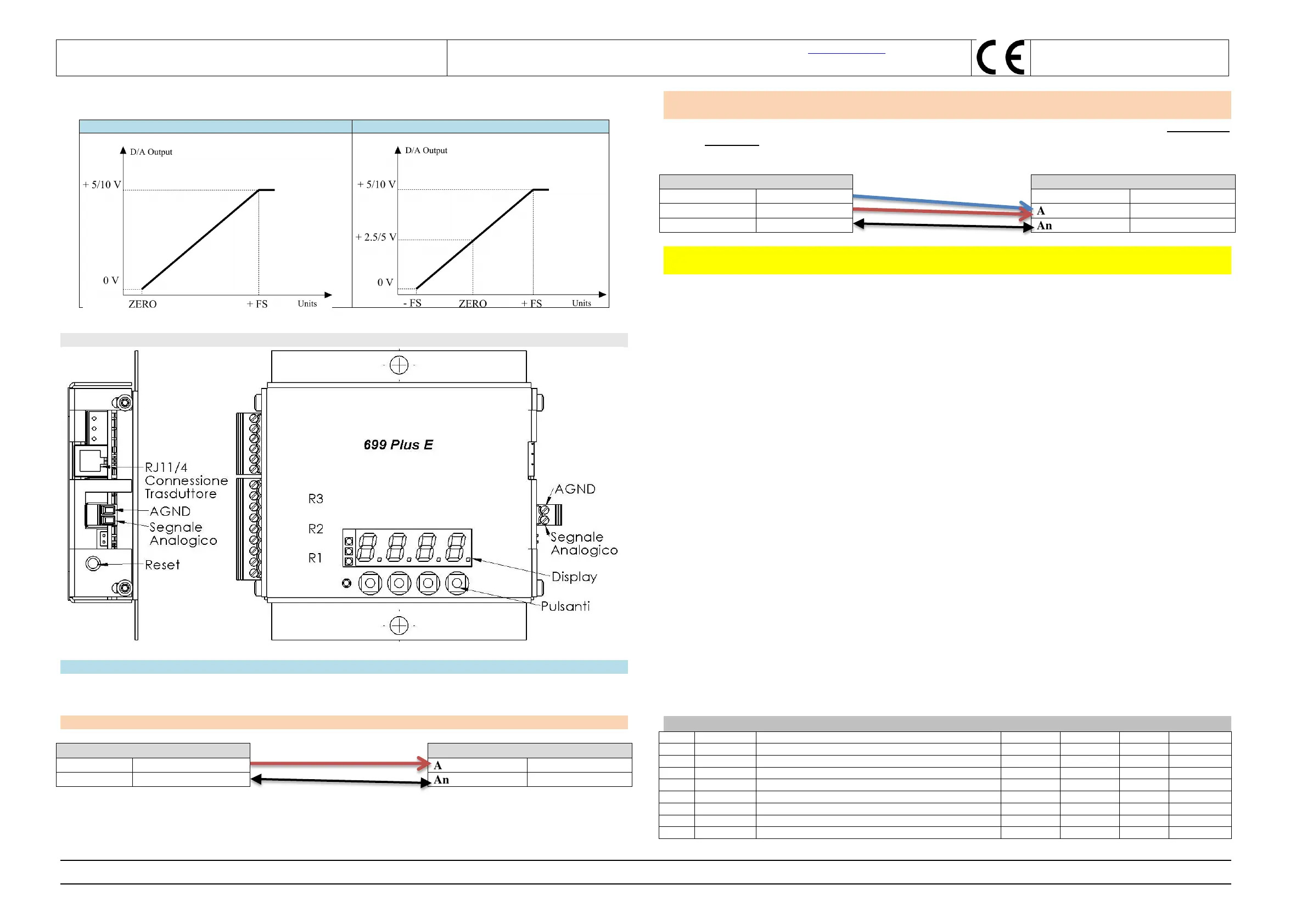

Il comando DMOD consente di impostare l’uscita analogica nei seguenti modi:
DMODE = 1
DMODE = 0
Nota: il segnale in uscita da 0 a 10 V è disponibile per il pesacarico 699Plus A1(codice00.03.010.0010)
J) Schema connessioni elettriche per il codice 00.03.010.0010
Segnale analogico A1 = da 0 a 10 V
AGND = comune Uscita Analogica
NOTA:
Per ottenere la massima precisione dal segnale analogico del pesacarico, è necessario collegare l’uscita analogica del
699Plus all’ingresso dell’inverter, tenendo conto delle caratteristiche di quest’ultimo:
A) Inverter con ingresso flottante: connessione a 2 fili
E.s.: Inverter
699Pus A1
Pin 11
Comune analogico
AGND
GND
Pin V2
Input Analogico
Analog Signal
Segnale Analogico
B) Inverter con ingresso differenziale: connessione a 3 fili per collegare all’INVERTER dell’ascensore l’uscita
analogica del 699Plus, come da esempio:
1. Collegare JP11.1 e JP11.2 al morsetto denominato AGND della morsettiera del 699Plus dal lato del
pesacarico.
2. Collegare JP11.3 al morsetto dell’Uscita Analogica denominato Analog Output.
E.s.: Inverter
699Pus A1
JP11.1
0V
JP11.2
AIN-
AGND
GND
JP11.3
AIN+
Analog Signal
Segnale Analogico
ATTENZIONE: IL MENO DELL’ALIMENTAZIONE (GND), fornito al pesacarico 699Plus NON HA il
medesimo potenziale elettrico dell’AGND dell’uscita analogica.
Revisioni documento
7
23/06/15
Aggiornamento connessione uscita analogica
699Bv1.25
699V4r0
SP,FM
DD, CK
6
10/06/15
Revisione flow chart DAST
699Bv1.25
699V4r0
SP
DD, CK
5
01/06/15
Revisione per immagini 699PlusE
699Bv1.25
699V4r0
SP
DD, CK
2
07/04/15
Revisione Massimo carico, inverter, flow chart impostazioni DAC
699Bv1.00
699V1r0
S.Piardi
D.Disanto
1
05/03/15
Revisione connessione all’inverter
699Bv1.00
699V1r0
S.Piardi
D.Disanto
0
19/02/15
Prima versione
699Bv1.00
699V1r0
S.Piardi
D.Disanto
Rev
Data
Descrizione
Firmware
Hardware
Autore
Controllo
