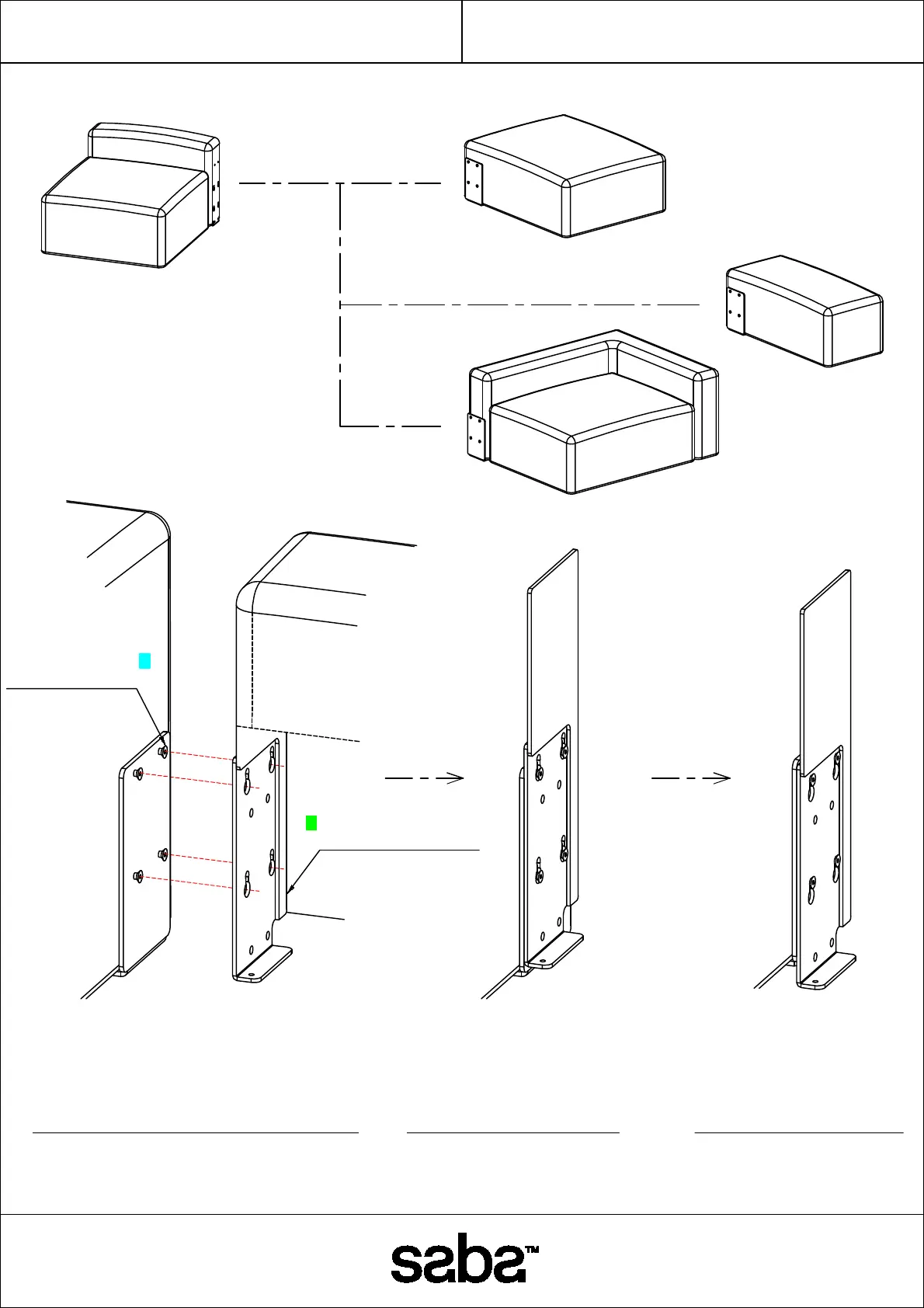

Saba GALA - Page 20

pouf terminale
pouf end unit
2 - INSERIRE LE VITI
SULL'ELEMENTO CENTRALE.
2 - INSERT THE SCREWS INTO
THE CENTRAL ELEMENT.
3 - AGGANCIARE LE VITI
SULL'ELEMENTO CENTRALE.
3 - ENGAGE THE SCREWS ON
THE CENTRAL ELEMENT.
1 - ALLENTARE LE VITI PREMONTATE SULLA
PIASTRA DELL'UNITA' DI CIRCA 1cm, FACENDO
ATTENZIONE A NON SVITARLE DEL TUTTO.
1 - LOOSEN THE PRE-ASSEMBLED SCREWS
ON THE UNIT PLATE APPROXIMATELY 1cm,
MAKING SURE NOT TO UNSCREW THEM
COMPLETELY.
VITI PREMONTATE
SULL'UNITA'
PRE-ASSEMBLED
SCREWS ON
THE UNIT
MONTAGGIO
CENTRALI/ALTRE UNITA'
CENTRAL/OTHER UNITS
ASSEMBLY
Rev.03 - 7
PIASTRA
ELEMENTO CENTRALE
PLATE ON
CENTRAL UNIT
base
seating module
angolare
corner unit
centrale
central unit
