Sabaj D5 - Setup Menu

2. 菜单界面
菜单功能介绍
D5
1. INPUT (输入方式)
USB
OPTI (光纤)
COAX (同轴)
I2S
2. OUTPUT (输出方式)
LINE OUT (路线输出)
HP SE OUT (单端耳机输出)
HP BAL OUT (平衡耳机输出)
3. I2S MODE
I2S NORMAL (正常)
I2S INVERTED (反相)
DATA/ DS DR+
DATA/ DS DR-
GND
LRC K/ DSDL-
LRC K/ DSDL +
GND
NC
DS DOE (1:DS D 0:PCM)
GND
NC
NC
NC
FS CH ANGE
MC LK-
MC LK +
GND
BCLK/ D SDC LK-
BCLK/ D SDC LK+
GND
I2S NORM AL
DATA/ DS DR-
DATA/ DS DR+
GND
LRC K/ DSDL +
LRC K/ DSDL-
GND
NC
DS DOE (1:DS D 0:PCM )
GND
NC
NC
NC
FS CHA NGE
MC LK-
MC LK+
GND
BCLK/ DSDC LK-
BCLK/ DSDC LK+
GND
I2 S INVE RTED
SETUP MENU
INPU T
OUTPUT
I2S MODE
I2S DSD L/R
FIL TER
DIMMER
SYSTEM

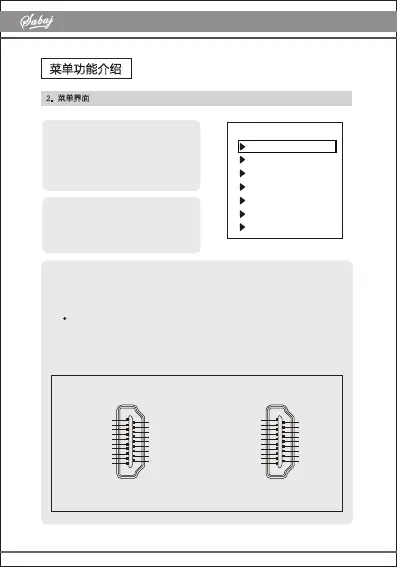

I2S模式设置，由于I2S接口并非一个真正意义上有统一标准的接口，因此不同厂
家在引脚定义上会有不同，因此我们设计一级菜单用于改变这些模式：
1. Normal就是我们定义的接口定义，如下图1；
2. I2S INVERTED是LRCK和DATA两组型号的相位是相反的，如下图2；
（图1） （图2）
I2S 接口引脚定义
