Page 10

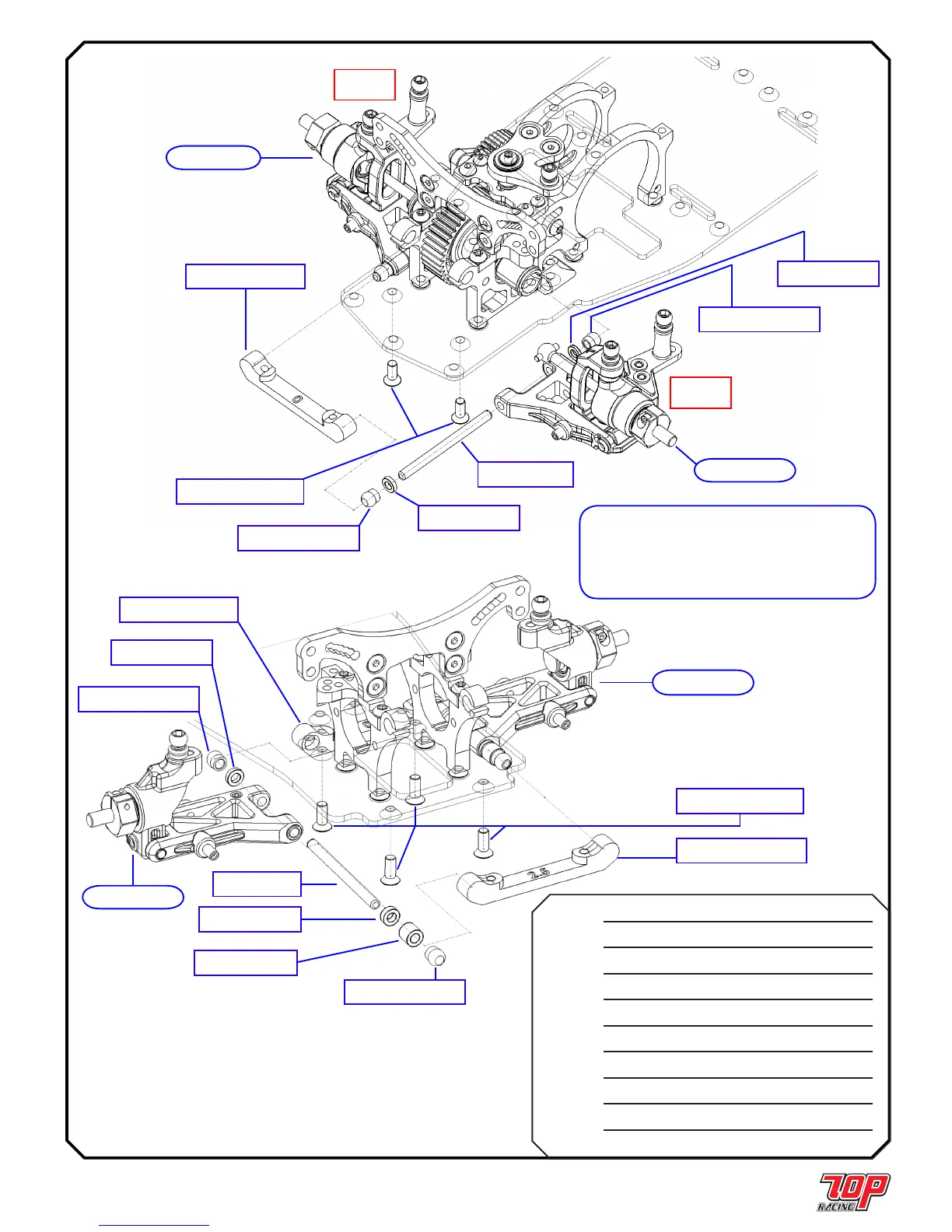

フロント&リアサスペンション / FRONT & REAR SUSPENSION
STEP 09
3 x 45mm ヒンジピン
3 x 45mm Hinge Pin
3mm x 2.0t カラー (赤)
3mm x 2.0t Collar (Red)
3mm x 5.0t カラー (赤)
3mm x 5.0t Collar (Red)
サスペンションマウント ボ ール
Suspension Mount Ball
サスペンションマウント ボ ール
Suspension Mount Ball
サスペンションマウント ボ ール
Suspension Mount Ball
サスペンションマウント ボ ール
Suspension Mount Ball
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
サスペンションマウント 0 (赤)
Suspension Mount 0 (Red)
右
RIGHT
左
LEFT
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
3mm x 1.5t カラー (赤)
3mm x 1.5t Collar (Red)
3 x 41.5mm ヒンジピン
3 x 41.5mm Hinge Pin
3mm x 1.5t カラー (赤)
3mm x 1.5t Collar (Red)
注意： 左右サスペンションは同様に組立てます。互い
に対称です。
Note: Assemble the right suspension the same way
as the left suspension. Left and right are symmetrical
to each other.
サスペンションマウント 2.5 (赤)
Suspension Mount 2.5 (Red)
サスペンションマウント 0 (赤)
Suspension Mount 0 (Red)
STEP 07 から
From STEP 07
STEP 08 から
From STEP 08
STEP 08 から
From STEP 08
BAG G 4111R-P4S1
サスペンションマウント 0 (赤)
Suspension Mount 0 (Red)
x 2
PA-CM0308BK
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
x 6
4112-P4S1
サスペンションマウント ボ ール
Suspension Mount Ball
x 8
AW-S100RD
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
x 2
MC-SSU007
3 x 41.5mm ヒンジピン
3 x 41.5mm Hinge Pin
x 2
AW-S150RD
3mm x 1.5t カラー (赤)
3mm x 1.5t Collar (Red)
x 4
PO-SSU007
3 x 45mm ヒンジピン
3 x 45mm Hinge Pin
x 2
AW-S200RD
3mm x 2.0t カラー (赤)
3mm x 2.0t Collar (Red)
x 2
AW-S500RD
3mm x 5.0t カラー (赤)
3mm x 5.0t Collar (Red)
x 2
4215R-P4S1
サスペンションマウント 2.5 (赤)
Suspension Mount 2.5 (Red)
x 1
STEP 07 から
From STEP 07
To Next Page
