Page 11

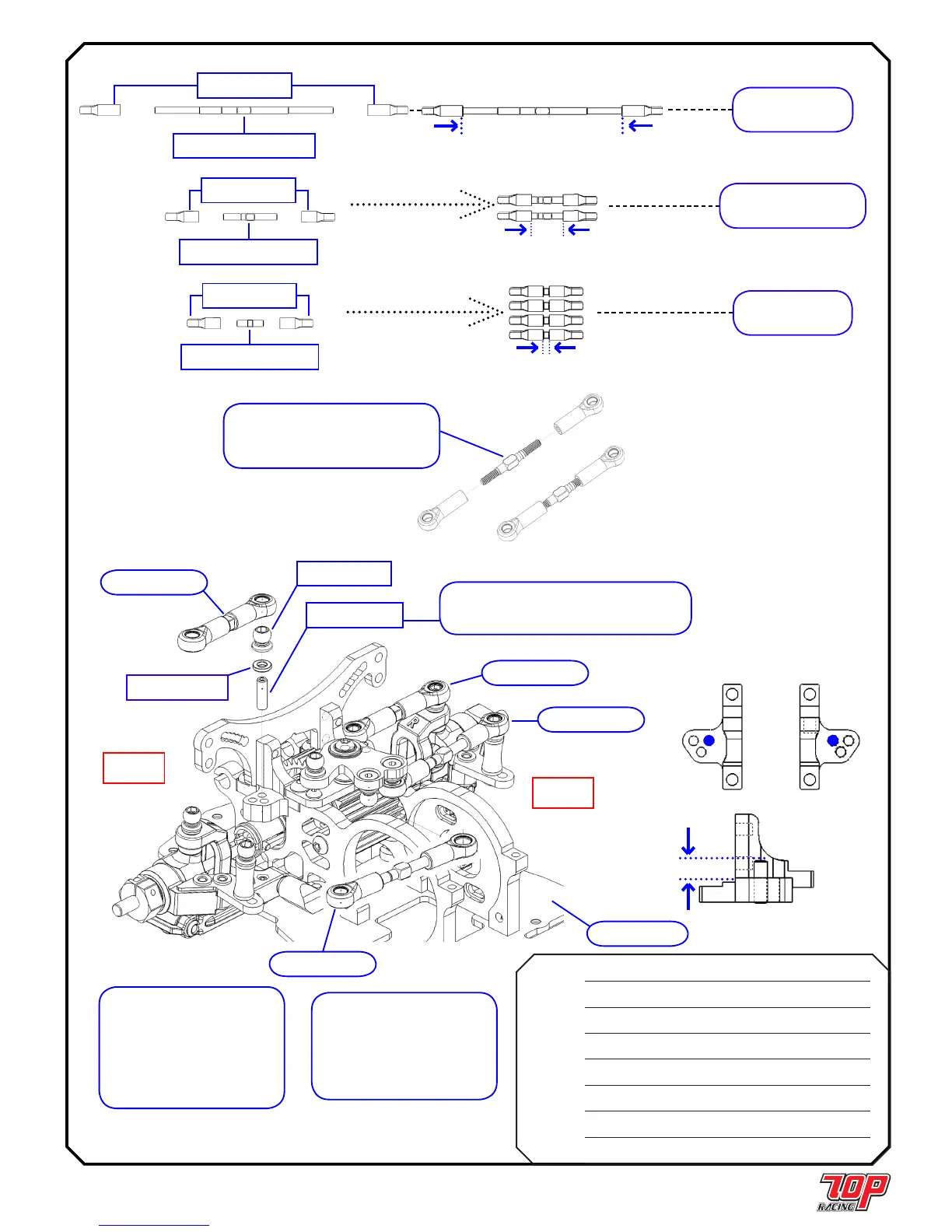

リンケージ / LINKAGE
STEP 10
BAG H TC-SLK3100BK
3 x 100mm タイロッド（スチール製）
3 x 100mm Tie Rod (Steel)
x 1
TC-PSU005
3 x 30mm タイロッド（スチール製）
3 x 30mm Tie Rod (Steel)
x 2
MC-MLK001
3 x 15mm タイロッド（スチール製）
3 x 15mm Tie Rod (Steel)
x 4
TC-PMHS02
ボ ー ル カ ップ - 18.5mm
Ball Cup - 18.5mm
x 2
TC-PMHS01
ボ ー ル カ ップ - 14.5mm
Ball Cup - 14.5mm
x 12
PA-HBS003
5.3mm ボ ー ルス タッド
5.3mm Ball Stud
x 2
AW-S100RD
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
x 2
PA-SS0310BK
M3 x 10mm イモネ
M3 x 10mm Set Screw
x 2
注意： タイロッドのネジ方向に注意
Note: Pay attention to thread
orientation of the tie rods.
4mm
注意： 後 で の セ ットア ップ を
簡単にするために、タイロッドのネ
ジ方向に注意
Note: Pay attention of the thread
orientation of the tie rods to be
facing the same direction for
easier setup in the future.
注意： 左右タイロッドは同様
に組立て、お互いに対称。
Note: Assemble the right tie rods
the same way as the left tie rods.
Left and right are symmetrical to
each other.
STEP 10A
サ ー ボ タ イロッド
Servo Tie Rod
STEP 10B
ス テアリン グタイ ロッド
Steering Tie Rod
STEP 10C
キャンバ ー タイ ロッド
Camber Tie Rod
88.4mm
17.2mm
3.4mm
5.3mm ボ ー ルス タッド
5.3mm Ball Stud
M3 x 10mm イモネ
M3 x 10mm Set Screw
右
RIGHT
左
LEFT
注意： 注意：少量のスレッドロック剤を塗布
Note: Apply a small amount of thread Lock.
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
STEP 10C から
From STEP 10C
STEP 10C から
From STEP 10C
STEP 10B から
From STEP 10B
STEP 09 終了
STEP 09 FINISHED
ボ ー ル カ ップ - 18.5mm
Ball Cup - 18.5mm
3 x 100mm タイロッド（スチール製）
3 x 100mm Tie Rod (Steel)
ボ ー ル カ ップ - 14.5mm
Ball Cup - 14.5mm
3 x 30mm タイロッド（スチール製）
3 x 30mm Tie Rod (Steel)
ボ ー ル カ ップ - 14.5mm
Ball Cup - 14.5mm
3 x 15mm タイロッド（スチール製）
3 x 15mm Tie Rod (Steel)
STEP 10B から
From STEP 10B
