Sabre FD Mini - Page 12

Page 12

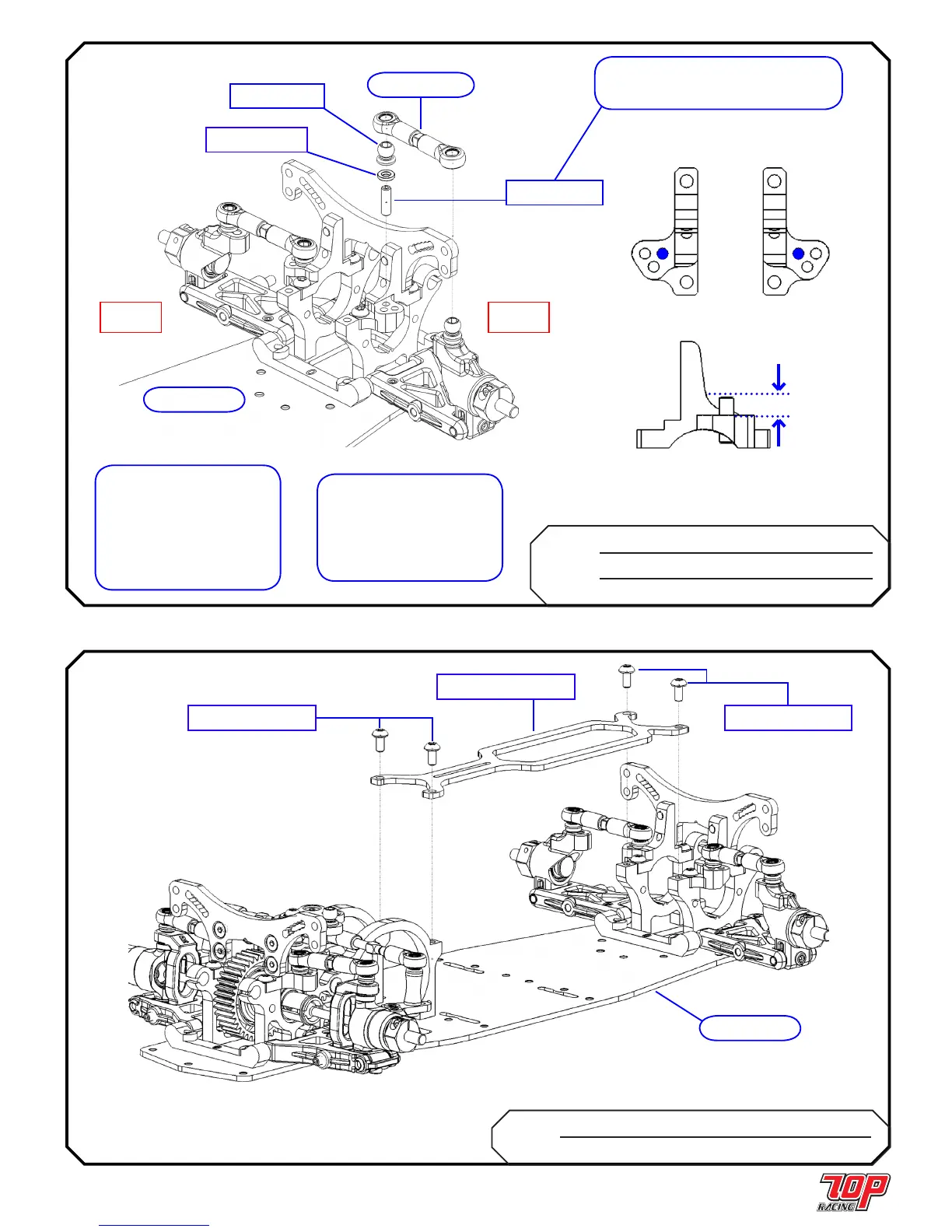

リンケージ (続き) / LINKAGE (cont’d)
トップデッキ / TOP DECK
STEP 11
STEP 12
BAG I
PA-BM0306BK
M3 x 6mm ボ タン ヘッド ネ ジ
M3 x 6mm Button Head Screw
x 4
MC-SFCHC02
サーベル FD Mini トップ デ ッ キ 2.0 mm
Sabre FD Mini Top Deck 2.0mm
x 1
BAG H PA-HBS003
5.3mm ボ ー ルス タッド
5.3mm Ball Stud
x 2
AW-S100RD
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
x 2
PA-SS0310BK
M3 x 10mm イモネ
M3 x 10mm Set Screw
x 2
注意： 左右タイロッドは同様
に組立て、お互いに対称。
Note: Assemble the right tie rods
the same way as the left tie rod.
Left and right are symmetrical to
each other.
注意：少量のスレッドロック剤を塗布
Note: Apply a small amount of thread lock.
右
RIGHT
左
LEFT
M3 x 10mm イモネ
M3 x 10mm Set Screw
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
サーベル FD Mini トップ デ ッ キ 2.0
Sabre FD Mini Top Deck 2.0mm
4mm
M3 x 6mm ボ タン ヘッド ネ ジ
M3 x 6mm Button Head Screw
M3 x 6mm ボ タン ヘッド ネ ジ
M3 x 6mm Button Head Screw
STEP 10C 終了
STEP 10C FINISHED
STEP 09 終了
STEP 09 FINISHED
STEP 11 から
From STEP 11
注意： 後 で の セ ットア ップ を
簡単にするために、タイロッドのネ
ジ方向に注意
Note: Pay attention of the thread
orientation of the tie rods to be
facing the same direction for
easier setup in the future.
5.3mm ボ ー ルス タッド
5.3mm Ball Stud
