Saey Peak - Page 13

13
De diameter van de afvoerbuis moet overeenkomen met de diameter 150mm (Peak) of 125mm
(Peak S) van de pijpmond van de kachel.
In verband met de diameter van de afvoerbuis moet u ook met het volgende rekening houden:
- De diameter van de afvoerbuis mag niet verkleind worden. Bovendien moet de afvoerbuis
perfect op de schoorsteen passen.
- Is de trek van de schoorsteen te groot, dan moet een trekregelaar ingebouwd worden.
- De kachelbuis mag niet groter zijn dan de diameter van de schoorsteen; hierdoor wordt de
opwaartse druk van de rookgassen verhinderd.
- De schoorsteen mag geen valse lucht aanvoeren. Let op gesloten schoorsteenschuiven en
reinigingsopeningen in de kelder of op het dak!
- De afvoerbuis moet veilig op het verbindingspijpstuk bevestigd zijn.
- De veiligheidsafstanden tot brandbare voorwerpen moeten gerespecteerd worden.

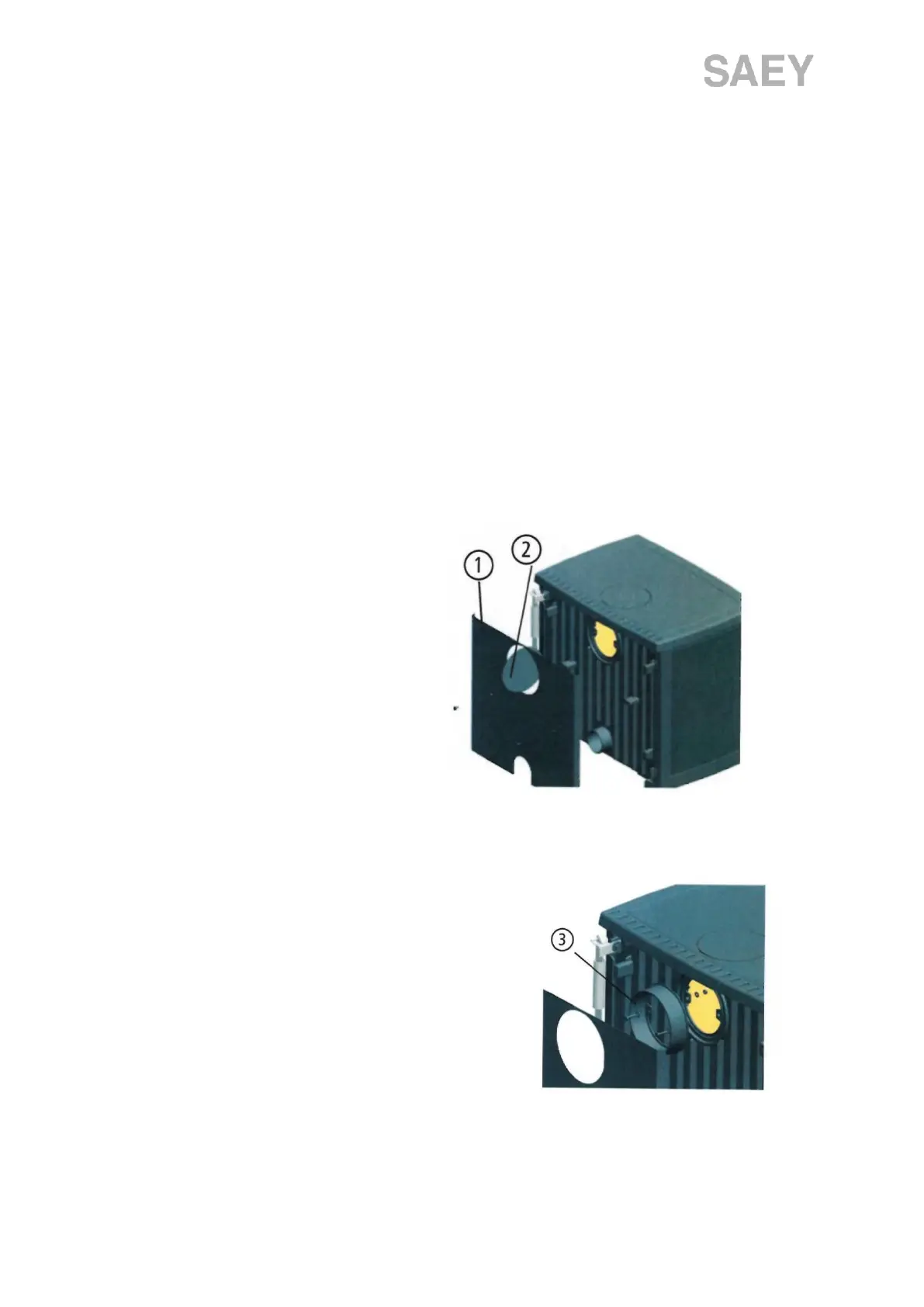

Montage van het aansluitstuk bij achteraansluiting
1) Achterwand / hitteschild demonteren – 2 kruisschroeven M6 x 8 mm
2) Uitsparing in achterwand verwijderen
Afbeelding 4.1 Achterwand demonteren
3) Aansluitstuk op de rugzijde vastschroeven –
met 2x zeskantschroef M6 x 20. 2x zeskantmoer M6,
4 x rondel U18, SW 10 mm
Afbeelding 4.2 Aansluitstuk achteraan monteren
