15
2) Demonteer het afdekplaatje aan de bovenkant.
Grijp door de opening in de achterwand en vijs de
zeskantschroeven M6 x 16 langs onder los.

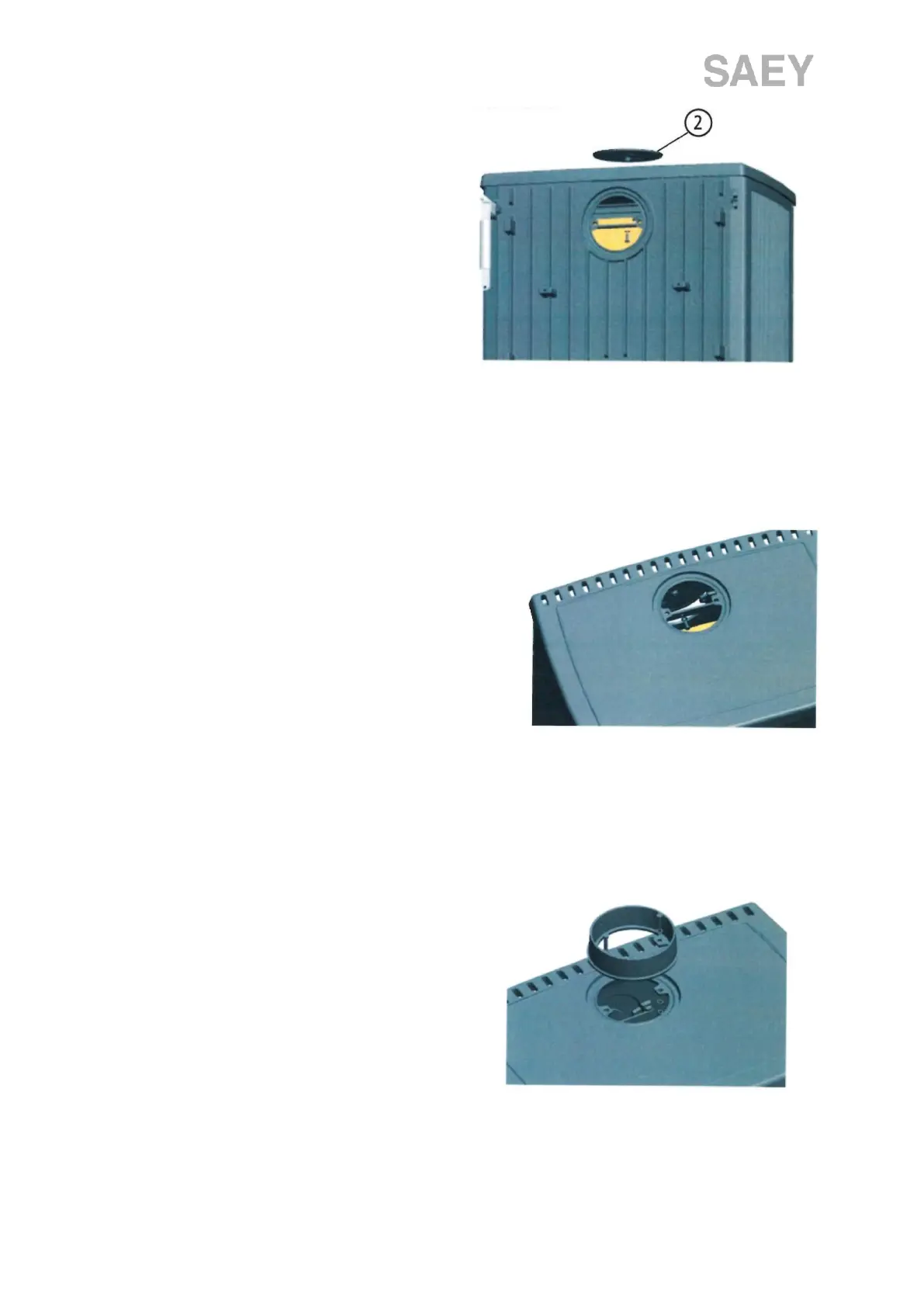

Afbeelding 4.5 Afdekplaatje bovenaan demonteren
3) Het afdekplaatje uit de vorige stap, monteren aan de
rugzijde en deze met behulp van de zeskantschroeven
en rondellen terug vastmaken
Afbeelding 4.6 Afdekplaatje monteren aan de rugzijde
4) Vervolgens het aansluitstuk op de rugzijde
vastschroeven – met 2x zeskantschroef M6 x 20. 2x
zeskantmoer M6, 4 x rondel U18, SW 10 mm
Afbeelding 4.7 aansluitstuk op de bovenplaat monteren
