3) Viser la pièce de raccordement à l’arrière –
avec 2x vis à tête hexagonale M6 x 20. 2x hex M6,
4x rondel U18, SW 10 mm

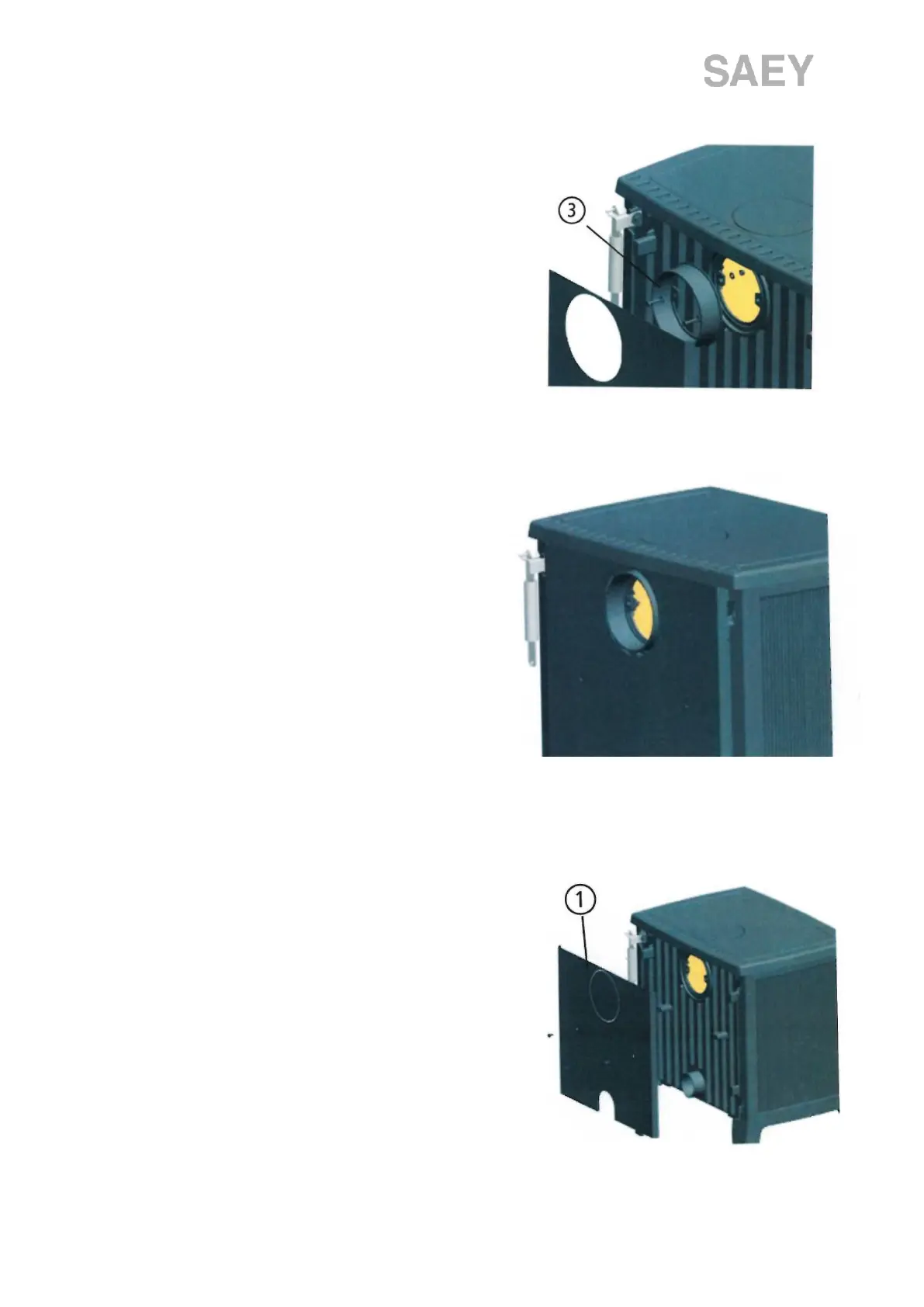

Figure 4.2 viser la pièce de raccordement à l’arrière
4) Montez par la suite le panneau arrière / bouclier
thermique
Figure 4.3 A nouveau monter le panneau arrière
Montage de la pièce de raccordement pour sortie dessus
1) Démontez le panneau arrière / bouclier thermique
– 2 vis cruciformes M6 x 8 mm
Figure 4.4 démonter le panneau arrière
