Instalación en una ventana de guillotina (opcional)
25
3.
4. Pegue el panel de ventana al marco de la ventana.
Asegúrese de que la tapa del escape esté unida al panel de ventana.
Altura interna de la ventana: 20.5 "(520 mm)
Utilice el panel de ventana.
Corte el sello de espuma B (tipo adhesivo) a la longitud apropiada y péguelo
a la repisa de la ventana y en la parte lateral de la hoja.
Sello de espuma B (tipo adhesivo)

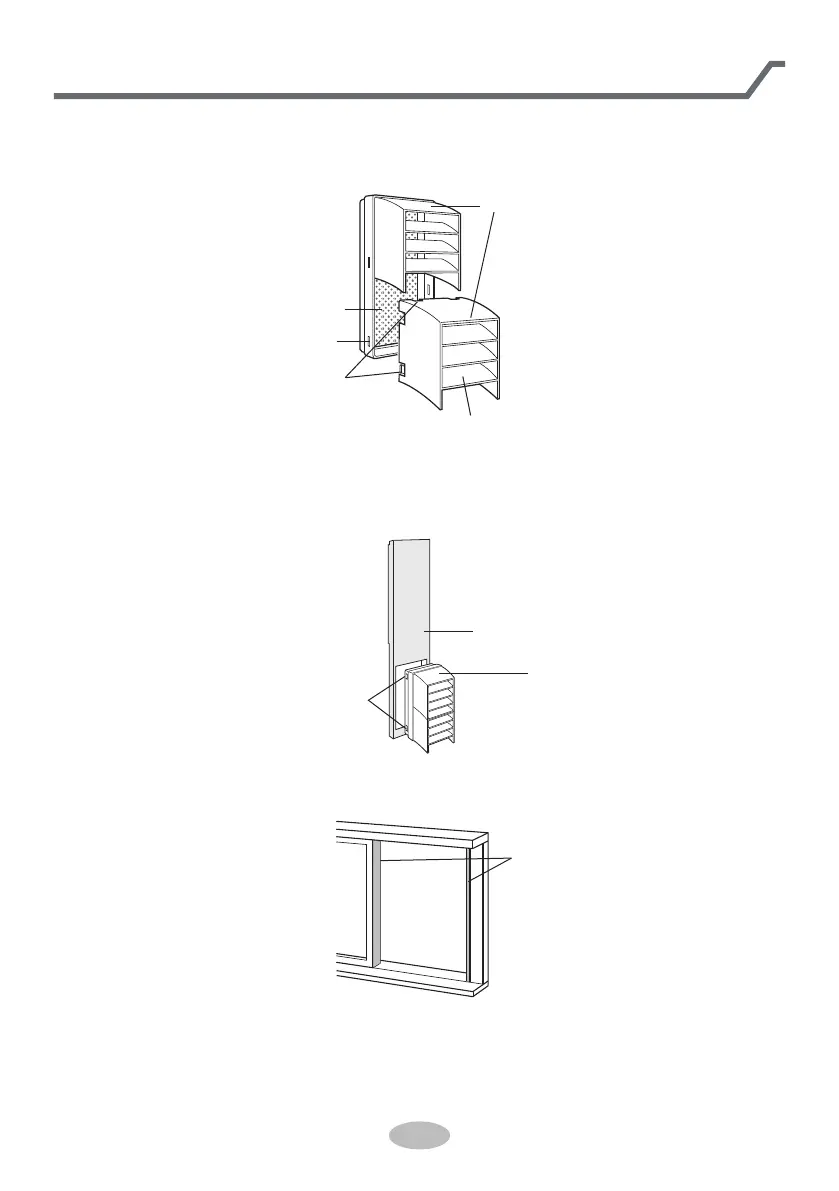

1. Conecte los protectores de lluvia a la mosquitera.
Inserte las tres proyecciones en cada protector de lluvia en los agujeros de la mosquitera.
2. Coloque el protector sobre el panel de la ventana.
Presione la mosquitera firmemente para asegurarse que sus cuatro proyecciones
El lado "A" ahora estará en la parte superior, como se indica en el diagrama.
encajen en los agujeros del panel de la ventana.
El lado "A" ahora estará en la parte superior, como se indica en el diagrama,
cuando se instala en la ventana
Agujero
Proyección
Mosquitera
Protector de lluvia
"A"
Proyección
"A"
Panel de ventana
