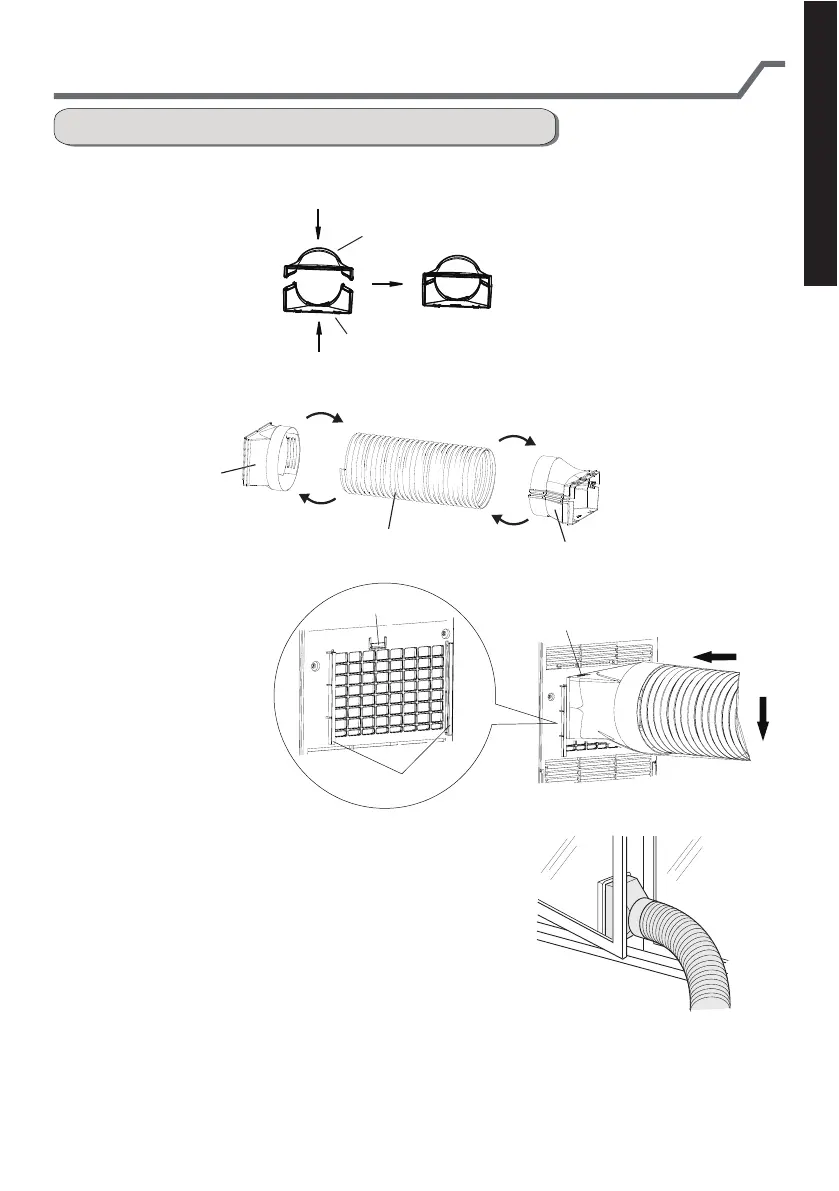

Instalación y desmontaje del tubo de descarga de calor
Instalación del tubo de descarga de calor
2. Gire la junta y el adaptador de la ventana en el sentido de las agujas del reloj en los dos
extremos del tubo de descarga de calor.
1. Instale el adaptador de la ventana: apunte el adaptador de la ventana (arriba) al
adaptador de la ventana (abajo), fíjelos juntos, presione el cierre a la fuerza en
la ranura.
En el sentido de las agujas del reloj
En el sentido de las agujas del reloj
junta
Adaptador de vetnana
tubo de descarga de calor
3. Inserte la junta de la
4. Lleve la manguera de escape al exterior.
tubería de descarga
de calor (el lado con "TOP"
está hacia arriba) en
la ranura hasta que
escuche un sonido.
Adaptador de vetnana (superior)
Adaptador de vetnana (inferior)
ranura
pestaña
el lado con "TOP" está hacia arriba
5. Deslice y abra la tapa del escape
en el panel de la ventana y coloque
el adaptador de la ventana. (Opcional)
