Saivod SAPH128 - Instalación del Tubo de Drenaje

Instalación del tubo de drenaje

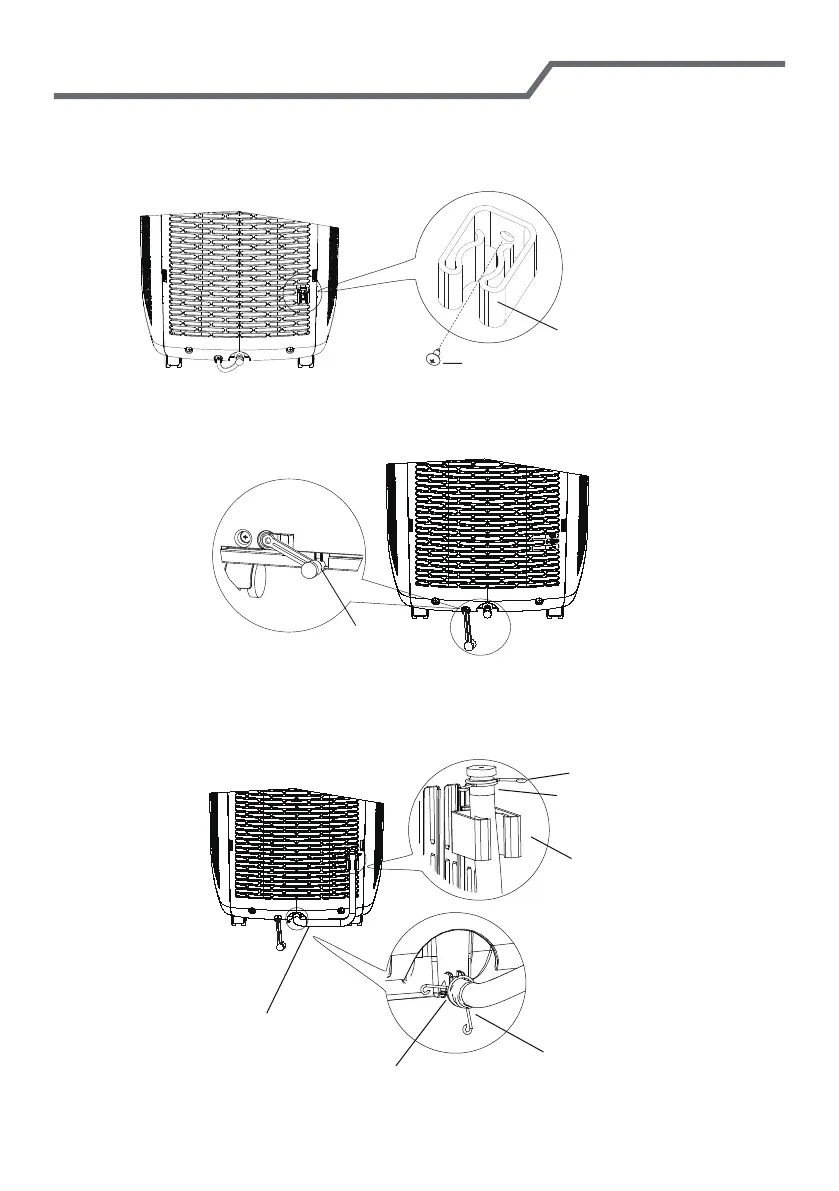

● Instalación del tubo de drenaje (se muestra en la figura siguiente):
2. Retire el tapón de goma en el puerto de drenaje.
1. Fije la abrazadera del tubo de drenaje a la derecha de la placa lateral trasera
cerca del orificio de drenaje con un tornillo.
3. Coloque la tubería de drenaje en el puerto de drenaje y atorníllela, y luego átela
con un bastidor de tubería.
puerto de drenaje
clip de tubo de drenaje
tornillo
puerto de drenaje
muelle
muelle
tapón de goma
clip de la manguera de drenaje
tubería de dranaje
4 Coloque el tapón de goma en el otro lado de la tubería de drenaje, fíjelo con
el bastidor de la tubería y luego fíjelo en la abrazadera del tubo de drenaje.
