Montageanleitung ATB398 010
Assembly sequence ATB398 010
Montageanleitung ATB398 010
Assembly sequence ATB398 010
Rändelmutter (5) NIE KOMPLETT abschrauben.
During use DO NOT unscrew thumb nut (5) COMPLETELY.
Rändelmutter (5) NIE
KOMPLETT abschrauben.
During use DO NOT unscrew
thumb nut (5) COMPLETELY.
1
2
3
4
5

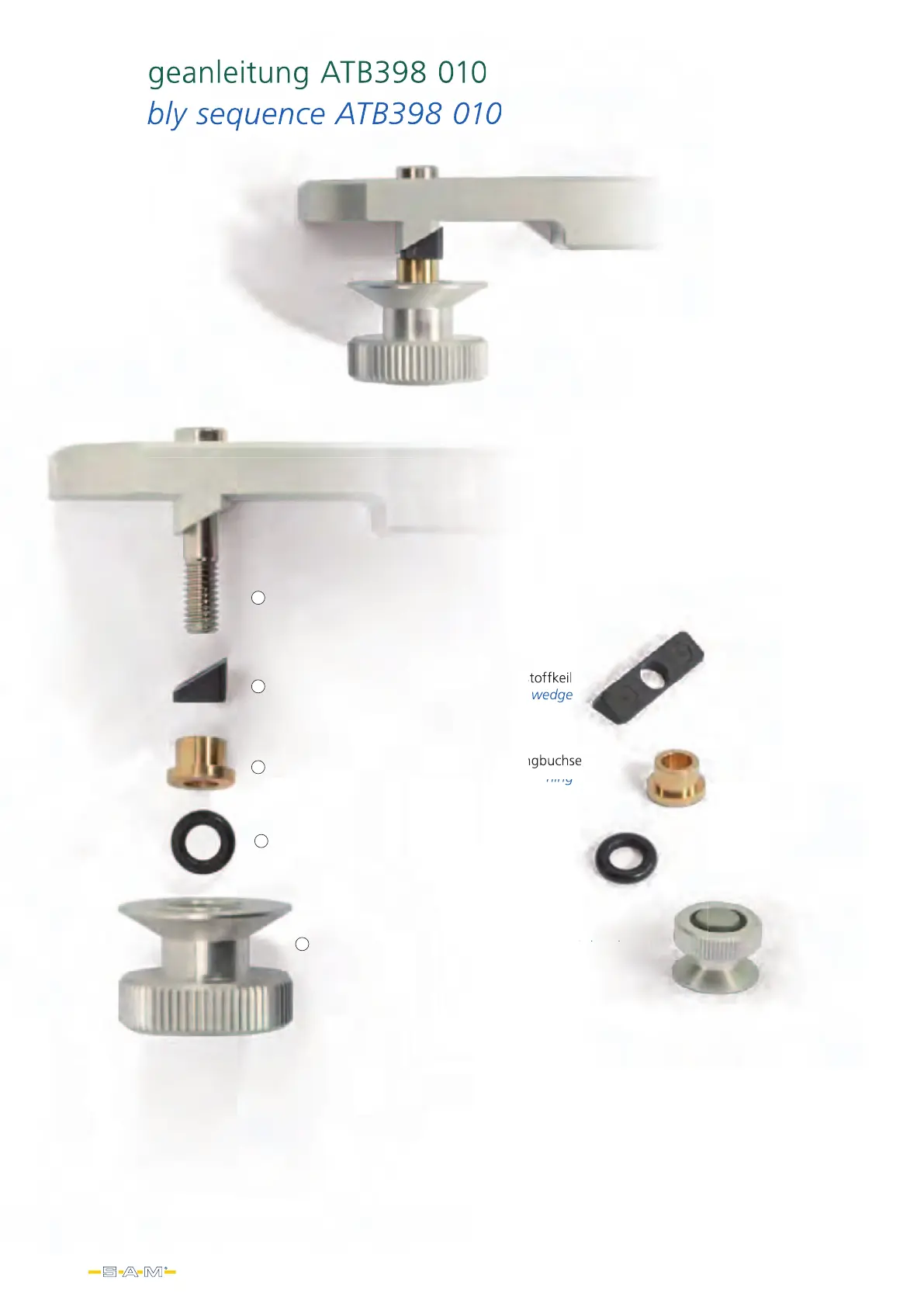

Einzelteile Nr./ assemble part number
2 Kunststoffkeil
plastic wedge
3 Messingbuchse
brass buching
4 O-Ring
O-ring
5 Rändelmutter / thumb nut
in der abgebildeten Reihenfolge auf den
Transferstand-Gewindebolzen (1) setzen.
in order sequence to fixed screw
of lower part assembly (1).
unststoffkeil
plastic wedge
Messingbuchse
Messingbuchse
brass buching
brass buching
Rändelmutter /
Rändelmutter /
thumb nut
