SAMCHULLY MH - Page 50

50
사양
技术参数
Specication

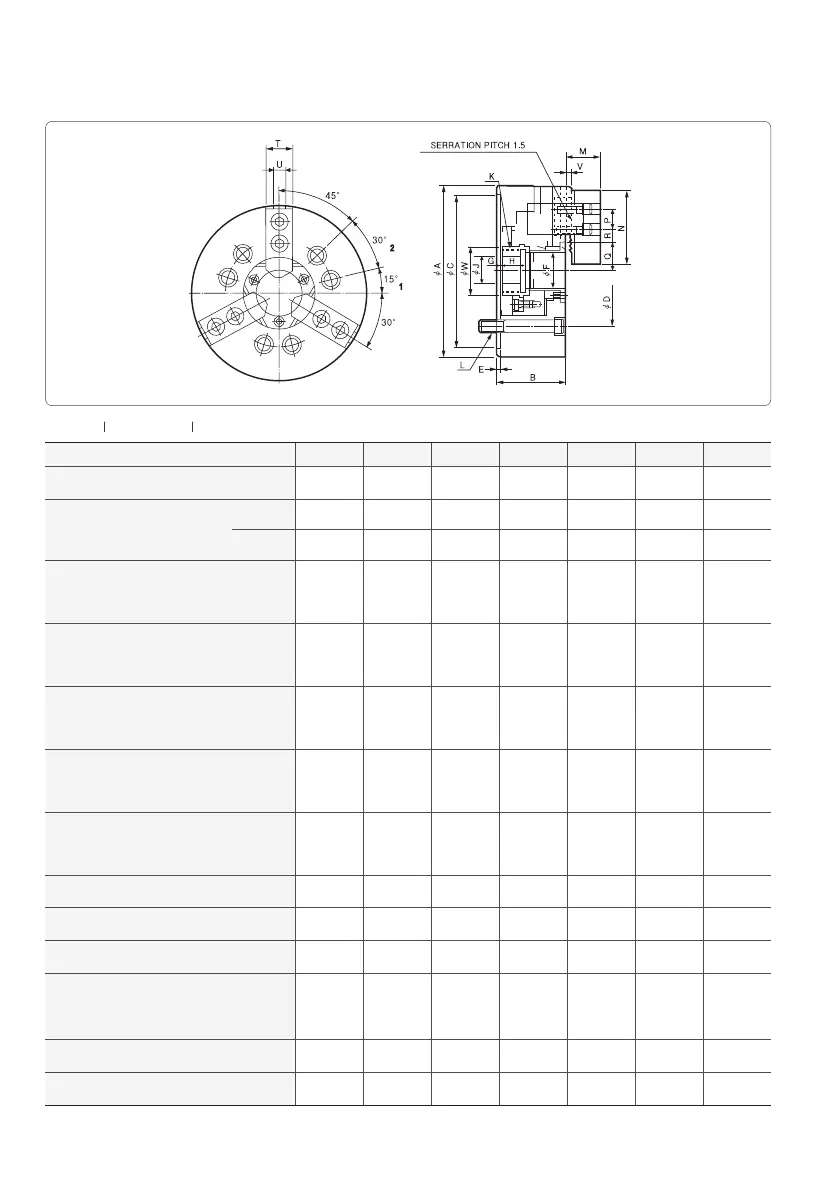

Dimensions
尺寸
제품 사양
MH
/ /
2
1
2) MH-221,224 : 60˚
1) MH-221,224 : 0˚
(MH-218~224 SERRATION PITCH 3.0)
형식 /
Type
/
型式
MH-206 MH-208 MH-210 MH-212 MH-218 MH-221 MH-224
관통경 /
Available I.D.
/
现有身份证件
[mm]
52 66 82 103 166.5 166.5 190
파악경 /
Piston Dia.
/
活塞直径
MAX. [mm] 175 210 254 315 457 530 610
MIN. [mm] 16.5 23 30 54 73 105 120
죠 스트로크 직경
Jaw-Stroke Dia.
爪行程(直径)
[mm]
6.4 7.4 8.8 10.6 11.5 10.6 10.6
플런져 스트로크
Plunger Stroke
柱塞行程
[mm]
15 16 19 23 25 23 23
허용최대입력
Max. Permissible Input Force
允许输入力
[kN(kgf)]
24.7
(2551)
36.4
(3596)
49.0
(4976)
55.0
(5608)
71.0
(7240)
90.0
(9177)
90.0
(9177)
최대정적 파악력
Max. Static Grip Force
最大静态夹持力
[kN(kgf)]
57.3
(5847)
87.0
(8872)
126.6
(12848)
144.0
(14686)
180.0
(18355)
220.0
(22460)
234.0
(23861)
허용최고회전속도
Max. R.P.M
最大转速
[min(r.p.m.)]
6000 5000 4500 3000 2000 1700 1400
중량 /
Weight
/
重量
[kgf]
11.9 23.0 32.0 55.3 170.0 228.0 293.0
관성모멘트 /
GD²
/
转动惯量
[N·m²(kgf·m²)]
2.26(0.23) 5.60(0.57) 12.37(1.26) 28.93(2.95) 174.60(17.8) 342.10(34.7) 651.00(66.4)
적용실린더 /
Operating Cylinder
/
工作缸
SD-15452 SD-17568 SD-18582 SD-21510 SDL-30516 SDL-30516 SDL-39024
최대설정 유압력
Max. Hydraulic Pressure
最大液压压力
[Mpa(kgf/cm²)]
1.78(18.1) 2.34(23.9) 2.74(28.0) 2.65(27.2) 3.07(32.0) 2.86(29.1) 1.57(16.1)
적용죠 /
Operating Hard Jaw
/
工作硬爪
HB06A1 HB08A1 HB10A1 HB12N1 HB15A1 HB18B2 HB18B2
호환모델 /
KITAGAWA® Model
/
北川型号
- - - - - - -
