SAMCHULLY MH - Page 54

54

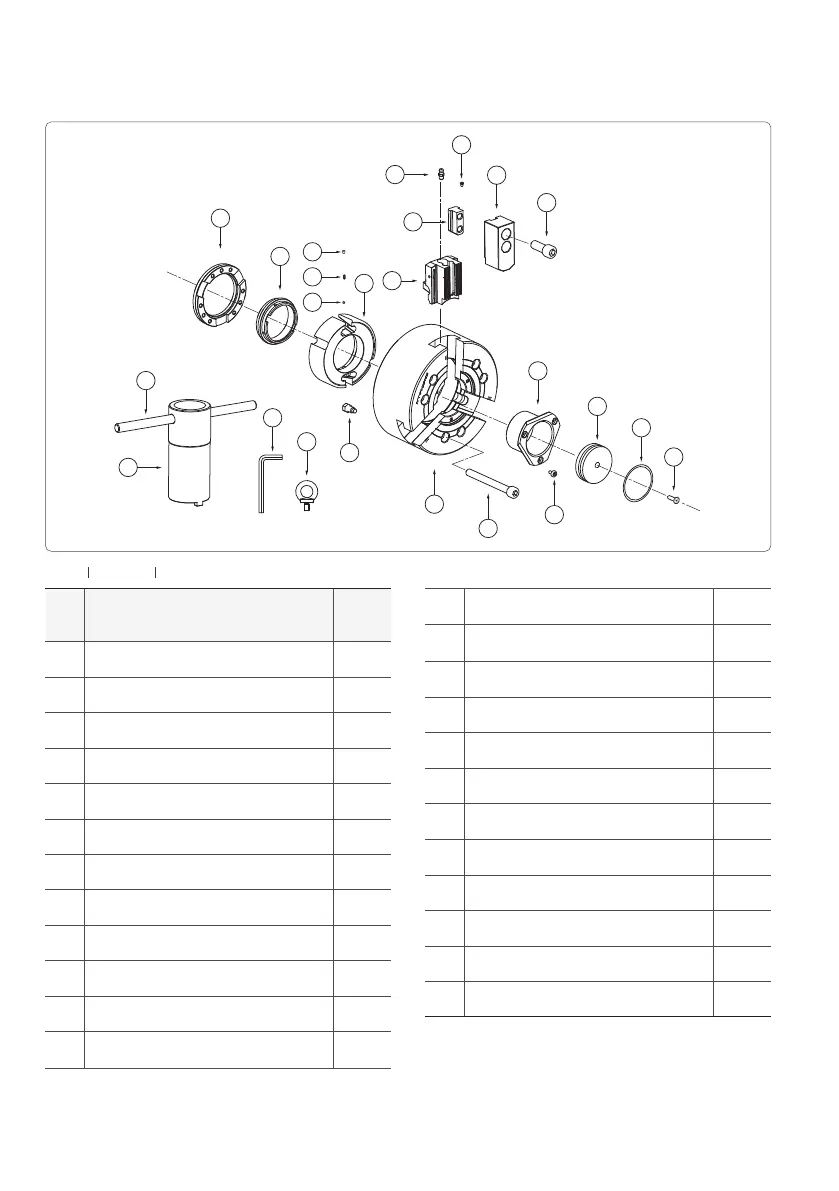

부품도
零件图
Part table
순서
No.
编号
부품명
Name
配件名称
수량
Q’ty
数量
1
바디 / Body /
机体
1
2
웨지 플런져 / Wedge plunger /
模柱塞
1
3
마스터 죠 / Master jaw /
基爪
3
4
소프트 죠 / Soft jaw /
软爪
3
5
T-너트 / T-Nut /
T型螺母
3
6
플런져 너트 / Plunger nut /
柱塞螺母
1
7
드로우 너트 / Draw nut /
牵引螺母
1
8
커버 / Cover /
盖子
1
9
스프링 / Spring /
彈簧
1
10
핸들 바디 / Handle body /
柄体
1
11
핸들 핀 / Handle pin /
手把哨子
1
12
육각렌치볼트 / Hex. Socket head bolt /
内六角圆柱头螺检
3
//
MH
Parts list
零件表
부품표
13
육각렌치볼트 / Hex. Socket head bolt /
内六角圆柱头螺检
6
14
육각렌치볼트 / Hex. Socket head bolt /
内六角圆柱头螺检
6
15
육각렌치볼트 / Hex. Socket head bolt /
内六角圆柱头螺检
6
16
세트 스크류 / Set screw /
固定螺钉
1
17
강 구 / Steel Ball /
钢球
1
18
그리스 니플 / Grease nipple /
油嘴
3
19
커버 플러그 / Cover plug /
盖子塞
1
20
십자홈붙이접시머리 작은나사 /
Fist Head Cap Screw /
平头十字螺检
1
21
오 링 / O-Ring /
O型环
1
22
렌치 / Wrench /
扳手
1
23
리벳 / Rivet /
铆钉
3
24
아이볼트 / Eyebolt /
环首螺检
2
주) 아이볼트는 10인치 이상에서 표준 부품임.
note) Eyebolt is standard supplied for 10 inch
or more.
注)10寸以上的环首螺检为标准配件。
1
12
15
13
6
4
14
19
21
20
23
3
9
17
16
18
5
2
7
8
23
22
10
11
