Montaj / Assembly
Önemli:
Doğru delik numarasını tespit etmek için kol profilinin
kesini hizalayınız.
Important:
For seng the correct hole number on telescopic arms,
please do the alignment by using the profile edge.
*Uygun delik pozisyonları için tabloya bakınız.
*Please refer to the hole posion table for correct
hole posion.
900
800
720
345
255
255
1
6
0
Kabin Yüksekliği
Cabinet Height
(mm)
Delik No
Hole Number
Kol Boyu
Arm Lenght
(mm)

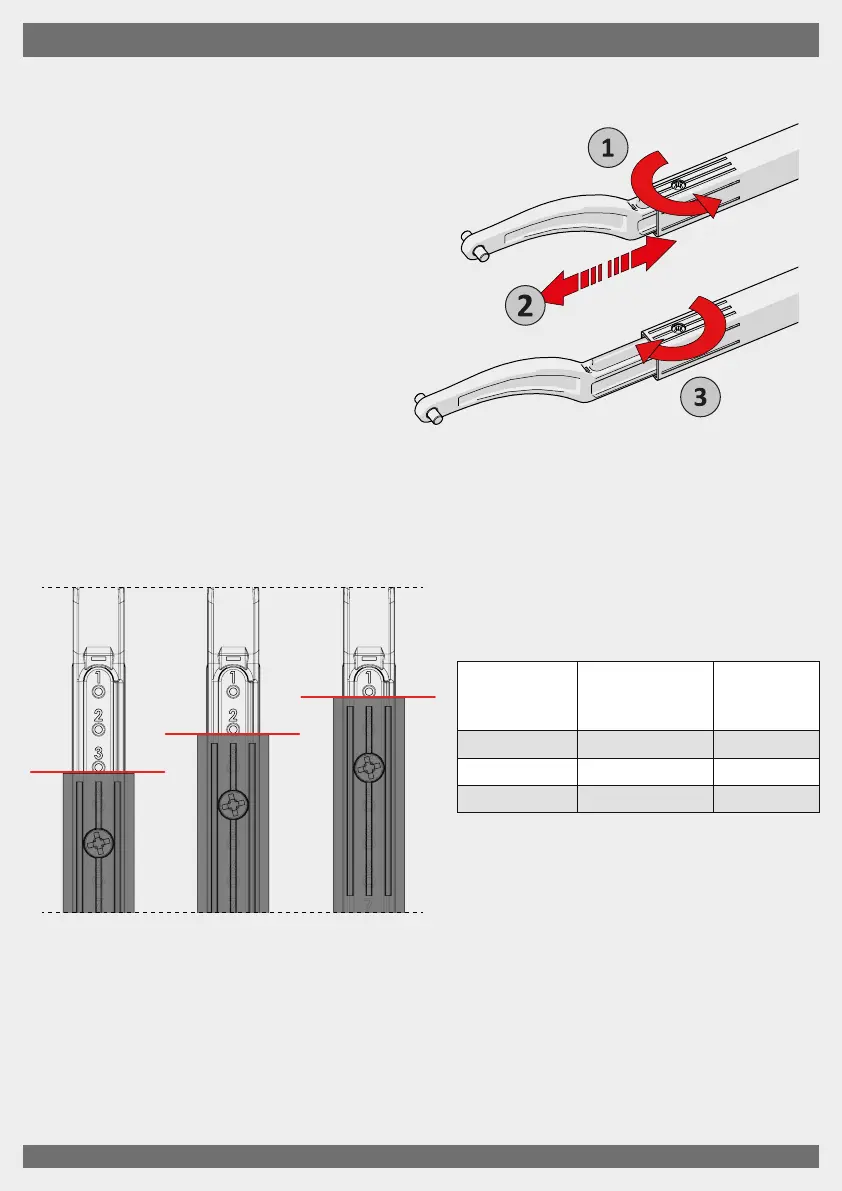

1- Vidayı gevşen.
1- Loosen the screw.
2- Teleskopik kol üzerinde bulunan delik
numaralarına* göre gerekli kol uzunluğu
ayarını yapınız.
2- Please make sure to set the proper length
for telescopic arm by following hole numbers*
which are stated on telescopic arms.
3-Vidayı sıkıp sabitleyiniz.
3-Tighten and fix the screw.
