KABİN İÇ GENİŞLİĞİ
KABİN DERİNLİĞİ
25301740 / 02-15.07.2009

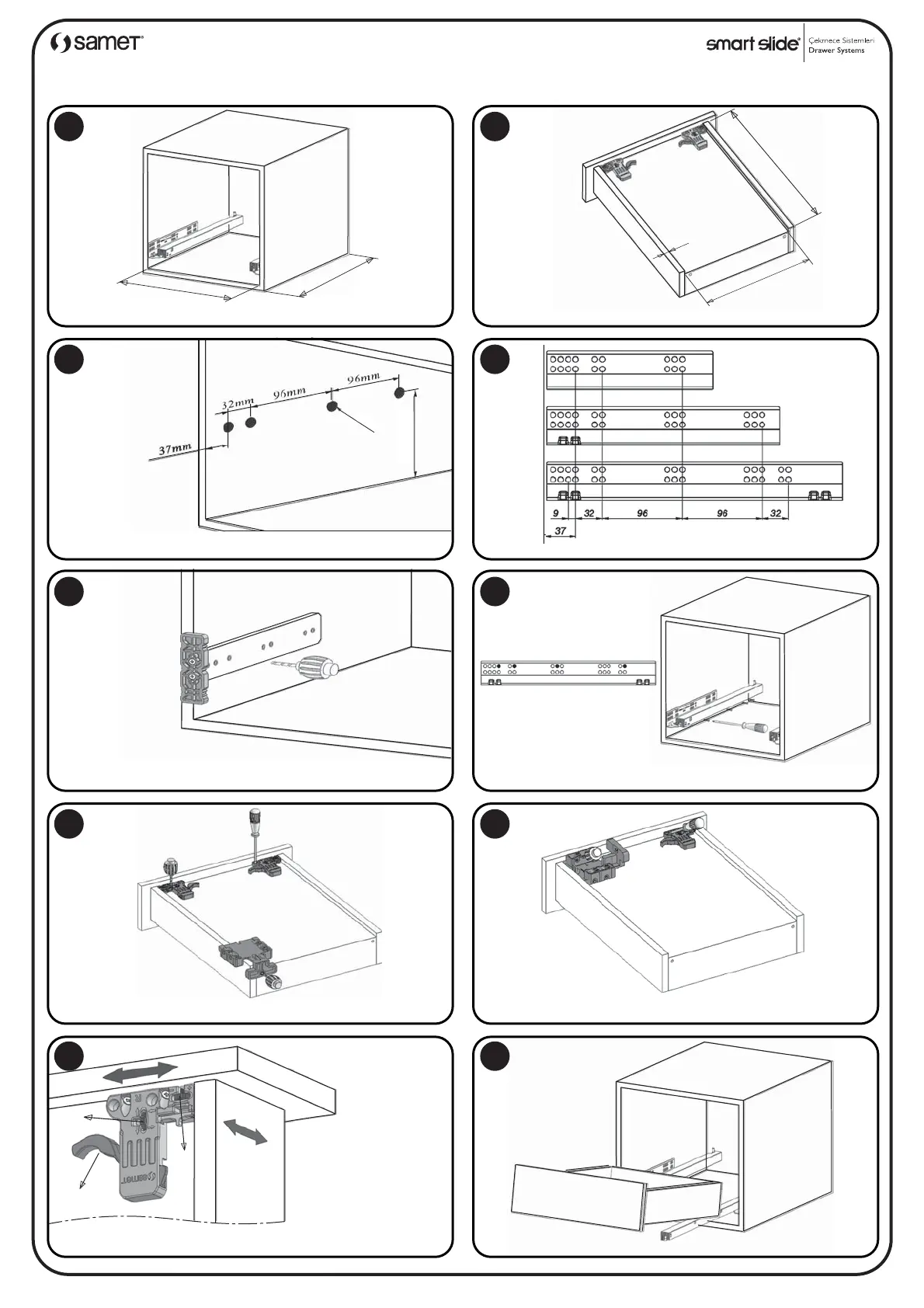

Tam Açılımlı Ray
Kullanım Kılavuzu
A
B
C
* Smart el tipi montaj şablonunu kullanarakta ray delik merkezlerini
delebilirsiniz.
Ø 2
* Çekmece imalatına başlamadan önce kabin iç genişliğini ve kabin
derinliğini ölçünüz.
* Çekmeceyi çıkartmak için ‘‘C’’ kolunu çekiniz. Sağ - sol ayarı yapmak
için ‘‘B’’ somununu, yukarı - aşağı ayarı için ise ‘‘A’’ somununu kullanınız.
* Mandal bağlantı deliklerini ve çekmece arka deliğini
Smart mandal şablonu kullanarak deliniz.
1
* Ray montaj deliklerini deliniz. (Çekmecenin düzgün çalışması için Smart
Cetvelli Montaj Şablonu veya Smart El Tipi Montaj Şablonunu kullanınız.)
3
5
7
9
ÇİG= {KİG - 45} ± 0,5
ÇİG = Çekmece İç Genişliği
KİG = Kabin İç Genişliği
ÇD = Çekmece Derinliği
NB = Nominal Boy
* Çekmece imalatını yukarıdaki ölçülere dikkat ederek gerçekleştirin.
* Çekmeceyi ‘‘C’’ kolunu çekerek çıkartabilirsiniz.
* Boylara göre montaj delik eksenleri yukarıda verilmiştir.
* Not: Çekmece taban kalınlığınız 12mm’den küçük seçildiği
durumlarda açılı mandal bağlama deliklerini kullanınız.
2
4
6
8
10
18
min.41 mm
ÇD = NB - 10
250
300
350
400
450
500
550
600
* Rayı şekilde gösterilen deliklerden Ø3,5x16 ahşap vidası ile kabine
vidalayınız.
