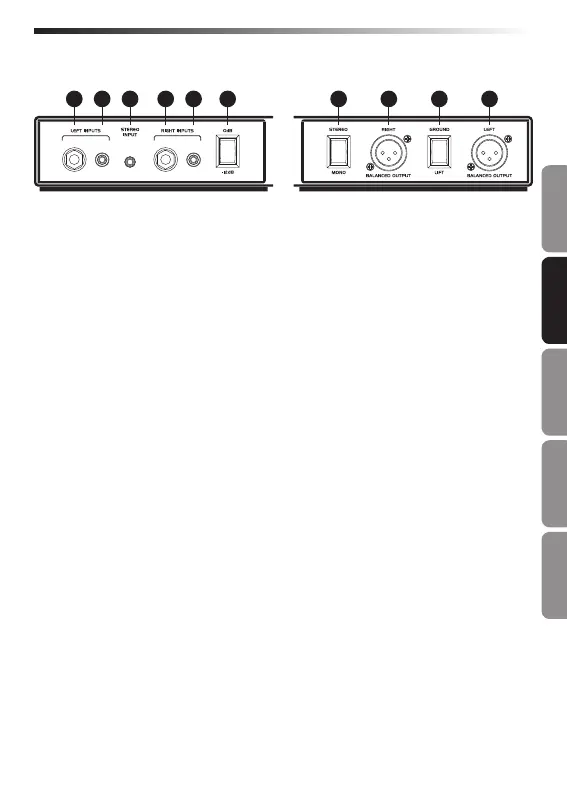

Références
1. Jack INPUT 6,35mm- Jack d'entrée 6,35mm hi-Z pour le branche-
ment à des instruments ou des signaux de niveau de ligne.
2. Jack d'entrée RCA – Jack asymétrique RCA pour connecter les si-
gnaux de niveau de ligne. Les jacks RCA sont câblés en parallèle
avec les jacks 6,35mm et d'entrée stéréo (STEREO INPUT).
3. Jack STEREO INPUT – Jack d'entrée stéréo 3,17mm pour le bran-
chement des signaux de niveau de ligne. Le jack d'entrée stéréo est
câblé en parallèle avec les jacks 6,35mm et RCA.
4. Commutateur d'atténuateur -12dB – Lorsqu'il est engagé, le niveau
d'entrée est atténué de -12dB pour prévenir la distorsion lors de la
connexion à des signaux de niveau élevé.
5. Commutateur STEREO/MONO – Lorsque l'interrupteur est en position
stéréo, chaque entrée est dirigée vers sa sortie correspondante.
Dans la position MONO, les signaux d'entrée gauche et droite sont
additionnés et envoyés aux prises jacks de sortie gauche et droite.
6. Jacks BALANCED OUTPUT - Branchements mâle XLR low-Z.
7. Commutateur GROUND LIFT - Quand il est engagé, la terre d'entrée
(blindage) est débranchée.
Avant Arrière
