Samson MCD2Pro - Page 18

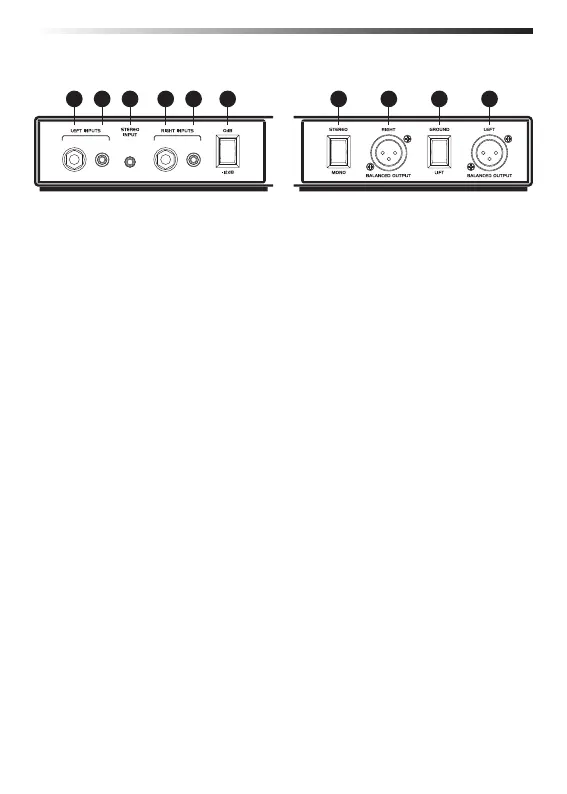

1 2 3 1 2 4 5 6 7 6
Beschriftungen
1. INPUT-Buchsen (6,5mm (1/4Zoll)-Hi-Z-Eingangsbuchsen, um Instrumen-
te oder Bezugspegelsignale anzuschließen.
2. RCA-Eingangsbuchsen – Asymmetrische RCA-Eingangsbuchsen, um Be-
zugspegelsignale anzuschließen. Die RCA-Buchsen sind parallel mit den
6,35mm(1/4Zoll)- und STEREO INPUT-Buchsen verkabelt.
3. STEREO INPUT-Buchse – Stereo-Eingangsbuchse (3,5 mm (1/8 Zoll)), um
Bezugspegelsignale anzuschließen. Die Buchse STEREO INPUT ist mit den
6,5mm (1/4Zoll)- und RCA-Buchsen parallel verkabelt.
4. Druckschalter -12dB – Wenn er aktiviert ist, wird der Eingangspegel um
-12dB abgesenkt, um bei Signalen mit hohem Pegel Verzerrungen zu ver-
hindern.
5. Schalter STEREO/MONO – Wenn der Schalter auf der Position STEREO steht,
wird jedes Eingangssignal an seinen entsprechenden Ausgang geroutet. In
der Position MONO werden die Eingangssignale Links und Rechts zusam-
mengefasst, und beide werden an die Ausgangsbuchsen Links und Rechts
gespielt.
6. BALANCED OUTPUT Buchsen – Männliche XLR Low-Z-Anschlüsse-Verbin-
dungsstücke.
7. Schalter GROUND LIFT – Wennn der Schalter aktiv ist, wird die Verbindung
zur Eingangserdung (Abschirmung) unterbrochen.
Vorderseite Rückseite
