Leyendas
1. Conectores INPUT de 1/4” – Conectores de entrada de 1/4” de alta
impedancia, para la conexión de instrumentos y señales a nivel
de línea.
2. Conectores de entrada RCA – Conectores RCA no balanceados para
conectar señales a nivel de línea. Los conectores RCA están ca-
bleados en paralelo con los conectores 1/4” y STEREO INPUT.
3. Conector STEREO INPUT – Conector de entrada estéreo de 1/8” para
la conexión de señales a nivel de línea. El conector STEREO INPUT
está cableado en paralelo con los conectores 1/4” y RCA.
4. Interruptor Pad de -12db – Al activarse, la señal de entrada se ate-
núa -12db para evitar distorsión o al conectar señales de alto nivel.
5. Conmutador STEREO/MONO – Cuando el conmutador está en la posi-
ción STEREO, cada entrada es encaminada a su salida correspon-
diente. En la posición MONO, las señales de entrada Izquierda y
Derecha se suman y son dirigidas conjuntamente a los conectores
de salida Izquierda y Derecha.
6. Conectores BALANCED OUTPUT (salida balanceada) – Conectores XLR
macho de baja impedancia.
7. GROUND LIFT (interruptor de masa) – Al activarse el interruptor, se
desconecta la entrada de señal de masa (blindaje).

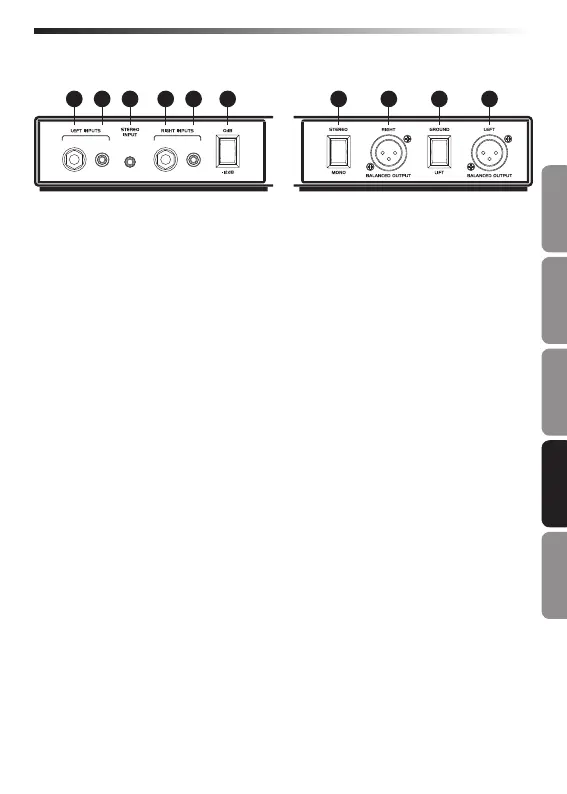

Parte delantera Parte trasera
