Descrizione
1. Jack INPUT da 1/4” – Jack di ingresso da 1/4” ad alta impedenza
per collegare strumenti o segnali di linea.
2. Jack INPUT RCA – Jack di ingresso sbilanciati per collegare segnali
di linea. I jack RCA sono cablati in parallelo con i jack da 1/4” e
STEREO OUTPUT.
3. Jack STEREO INPUT – Jack di ingresso stereo da 1/8” ad alta im-
pedenza per collegare segnali di linea. Il jack STEREO INPUT è
cablato in parallelo con i jack da 1/4” e RCA.
4. Interruttore di smorzamento −12 dB – Quando è premuto, il livello
in ingresso è attenuato di 12 dB per evitare distorsioni durante il
collegamento di segnali ad alto livello.
5. Interruttore STEREO/MONO – Quando l'interruttore è in posizione
STEREO, ogni ingresso è inviato all'uscita corrispondente. In posi-
zione MONO, il segnale di ingresso sinistro e destro sono sommati
e inviati a entrambi i jack di uscita sinistro e destro.
6. Jack BALANCED OUTPUT – Connettori XLR maschio a bassa impe-
denza.
7. Interruttore GROUND LIFT – Quando l'interruttore è premuto, il colle-
gamento a massa (schermatura) è disattivo.

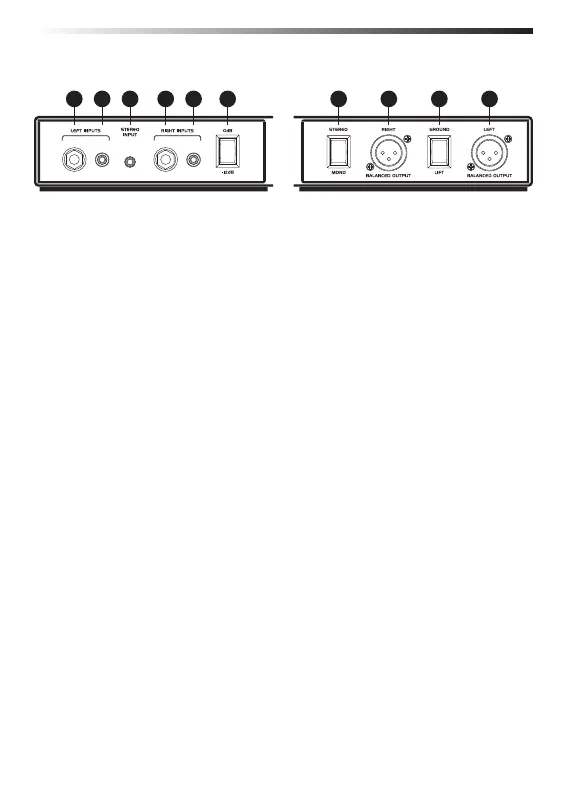

Pannello anteriore Pannello posteriore
