Samsung AV600CT - Outdoor Unit Inverter PBA

PCB Diagram and Parts List
Samsung Electronics 5-3
8 2
1 4 3 7 6 5

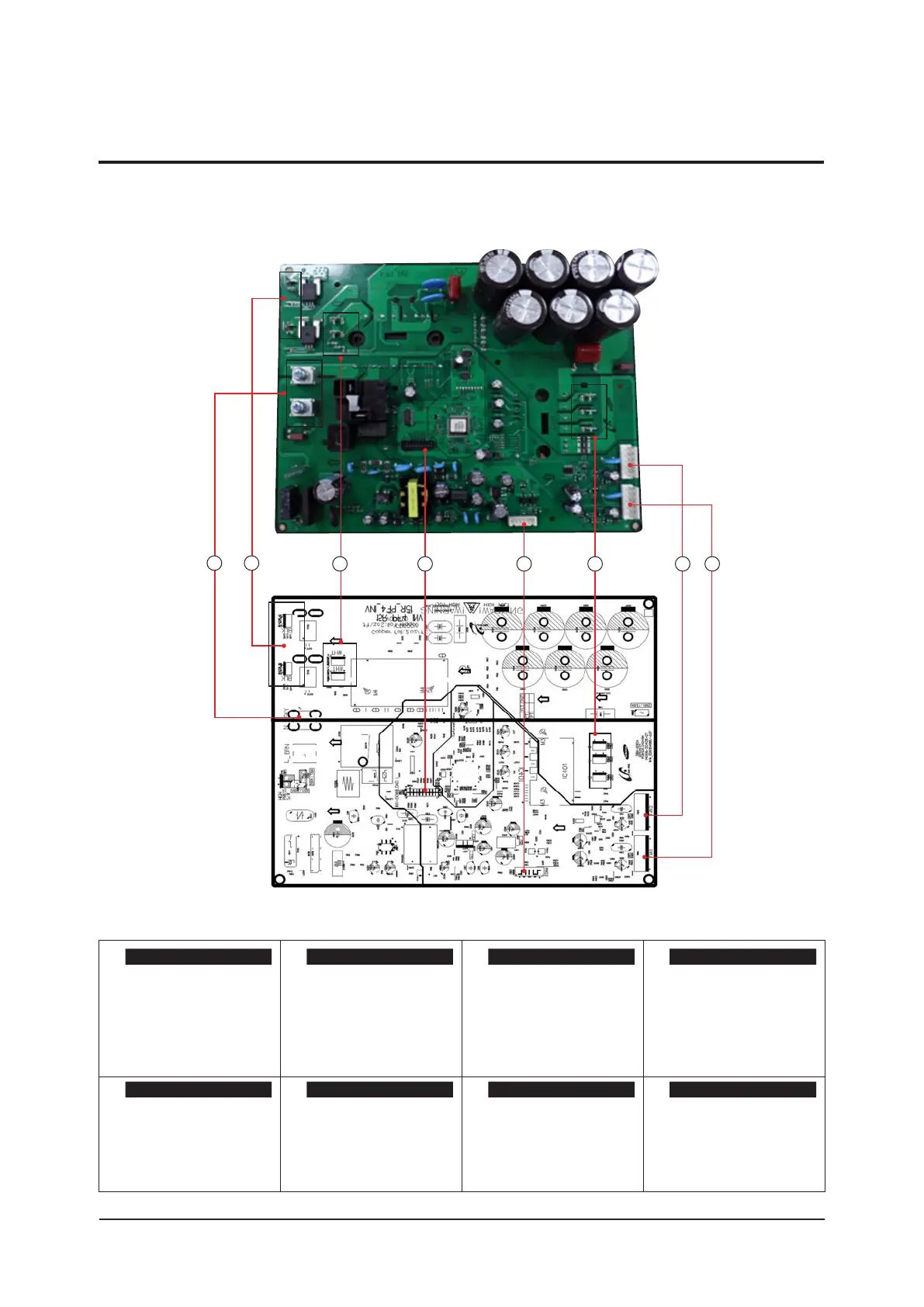

■ PF4 : AC024/036BXUPCH, AC036BXUDCH
①
REACTOR : A1/B1
②
REACTOR : A2/B2
③
CN351 : Main COMM
④
CN551 : DOWNLOAD
#REACTOR - A1 :WHT
#REACTOR - B1 : WHT
#REACTOR - A2 : BLK
#REACTOR - B2 : BLK
#1 : RXD
#2 : TXD
#3 : GND
#4 : DC 5V
#5 : DC 12V
#6 : INV,SMPS SIGNAL
⑤
CN901 : Fan 1
⑥
CN911 : Fan 2
⑦
CN401 : COMP
⑧
L,N : AC POWER
#1 : DC 310V
#3 : GND
#4 : DC 15V
#5 : FAN RPM
#6 : FAN RPM FEEDBACK
#1 : DC 310V
#3 : GND
#4 : DC 15V
#5 : FAN RPM
#6 : FAN RPM FEEDBACK
#1 : COMP-U PHASE
#2 : COMP-V PHASE
#3 : COMP-W PHASE
#L_BRN : AC POWER(L)/BRN
#N_SKY : AC POWER(N)/SKY
5-2. Outdoor Unit Inverter PBA
