19

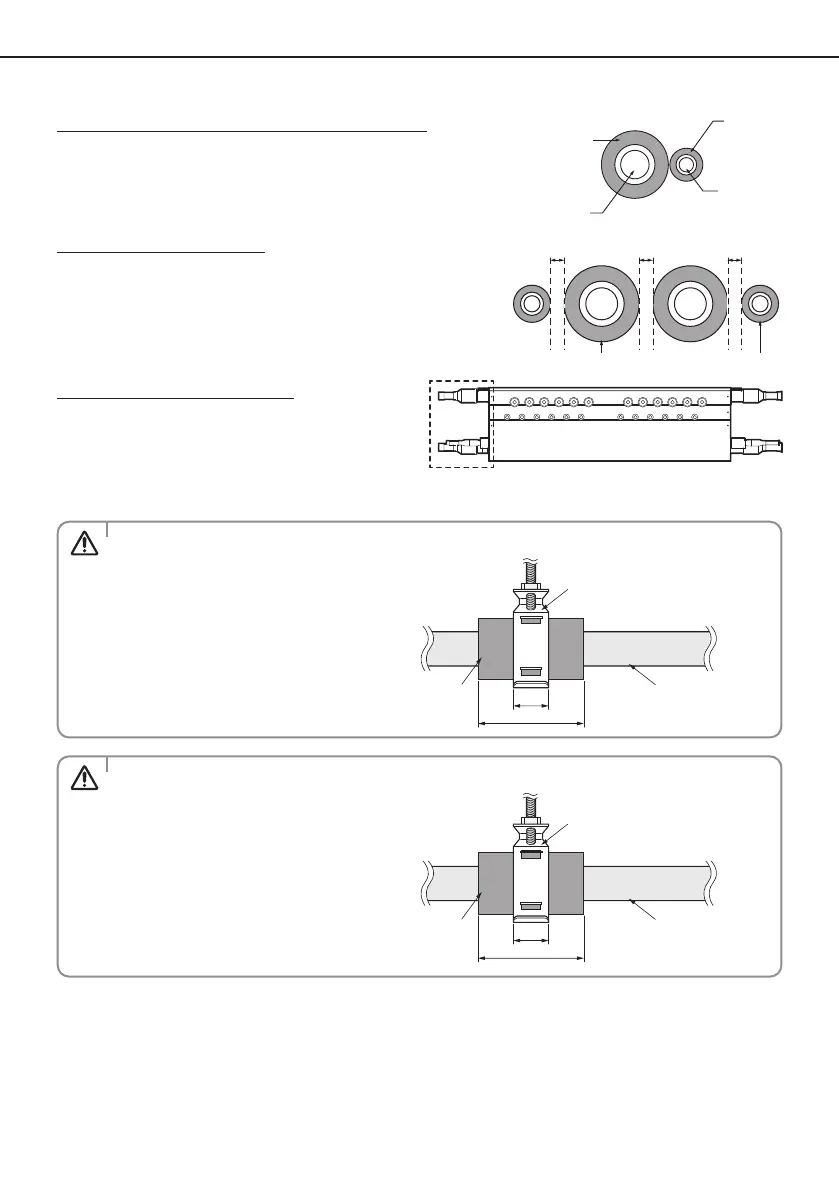

Refrigerant pipe before EEV kit and MCU or without EEV kit and MCU
X You can contact the gas side and liquid side pipes but the pipes
should not be pressed.
X When contacting the gas side and gas side pipe, use 1 grade thicker insulator.
Gas pipe
Liquid pipe
Insulation
Insulation
Refrigerant pipe after EEV kit and MCU
X Install the gas side and liquid side pipes, leave 10mm(3/8") of space.
X When contacting the gas side and liquid side pipe, use 1 grade
thicker insulation.
Gas pipe
10mm(3/8")
Liquid pipe
10mm(3/8")
10mm(3/8")
Insulation for non-serial connection of MCU
X Exposed pipes should be insulated.
Exposed pipes on non-serial connection
CAUTION
• Prevent insulation thickness from getting thinner at the pipe hanger.
Use adhesives on the seams to prevent moisture from entering.
• Wrap the refrigerant pipe with insulation tape
if it is exposed to outside sunlight.
• Install the refrigerant pipe ensuring that the
insulation does not get thinner on the bent
part or hanger of pipe.
• Add the additional insulation
if the insulation plate gets thinner.
Additional
insulation
Hanger
Refrigerant pipe
insulation
a×3
a
MISE EN GARDE
• Empêchez l'épaisseur de l'isolant de diminuer au niveau de la xation du tube.
Utilisez des adhésifs sur les coutures pour empêcher
l'humidité de pénétrer.
• Entourez le tube réfrigérant avec du ruban isolant s'il est
exposé à la lumière extérieure.
• Installez le tube réfrigérant de façon à ce que
l'isolant ne soit pas plus mince sur la
partie coudée ou la xation du tube.
• Ajoutez du matériau isolant si la
plaque d'isolation devient plus ne.
Isolation
supplémentaire
Support
Isolation des tuyaux
réfrigérants
a×3
a
