FRANÇAIS
Cette fonction nécessite une double confirmation avant de se réaliser. Pour cela on doit
appuyer sur pulsar la touche p pour confirmer la fonction reset.
Modification des valeurs de sortie
Pour changer les valeurs de sortie réglées en usine (commune au trois fonctionnalités):
- Appuyer simultanément sur les touches p et q durant quelques secondes jusqu’à que
apparaisse le premier paramètre “MIN-OUTPUT”. Ce paramètre permet de régler la
valeur minimale de sortie entre 0 et 50%. (valeur d’usine MIN-OUTPUT=10%)
S1: 60 PR-OUT: 80%
MIN-OUTPUT: 10%
- Appuyer sur la touche p pour passer au paramètre suivant: “MAX – OUTPUT”. Ce
paramètre permet de régler la valeur maximale de sortie entre 50 et 100%. (valeur
d’usine MAX – OUTPUT=100%) – Sortie sur les bornes 10 et 11 du bornier J9.
S1: 60 PR-OUT: 80%
MAX-OUTPUT: 100%
- Appuyer sur la touche p pour passer au paramètre suivant: “Slave – OUT”. Ce
paramètre permet de régler la valeur maximale de sortie entre 50 et 150% d’un
deuxième ventilateur « esclave » contrôlé par le CONTROL ECOWATT. (valeur d’usine
Slave – OUT=100%) – Sortie sur les bornes 12 et 13 du bornier J10.
S1: 60 PR-OUT: 80%
Salve-OUT: 100%
- Appuyer sur la touche p pour passer au paramètre suivant: “Hall pulses”. Ce
paramètre permet d’afficher à l’écran la vitesse en RPM d’un moteur équipé avec un
système de contrôle d’impulsion par tour. (Valeur d’usine Hall pulses=0 – système sans
effet) – Sortie sur les bornes 14 et 15 du bornier J11.
S1: 60 PR-OUT: 80%
Hall pulses: 0

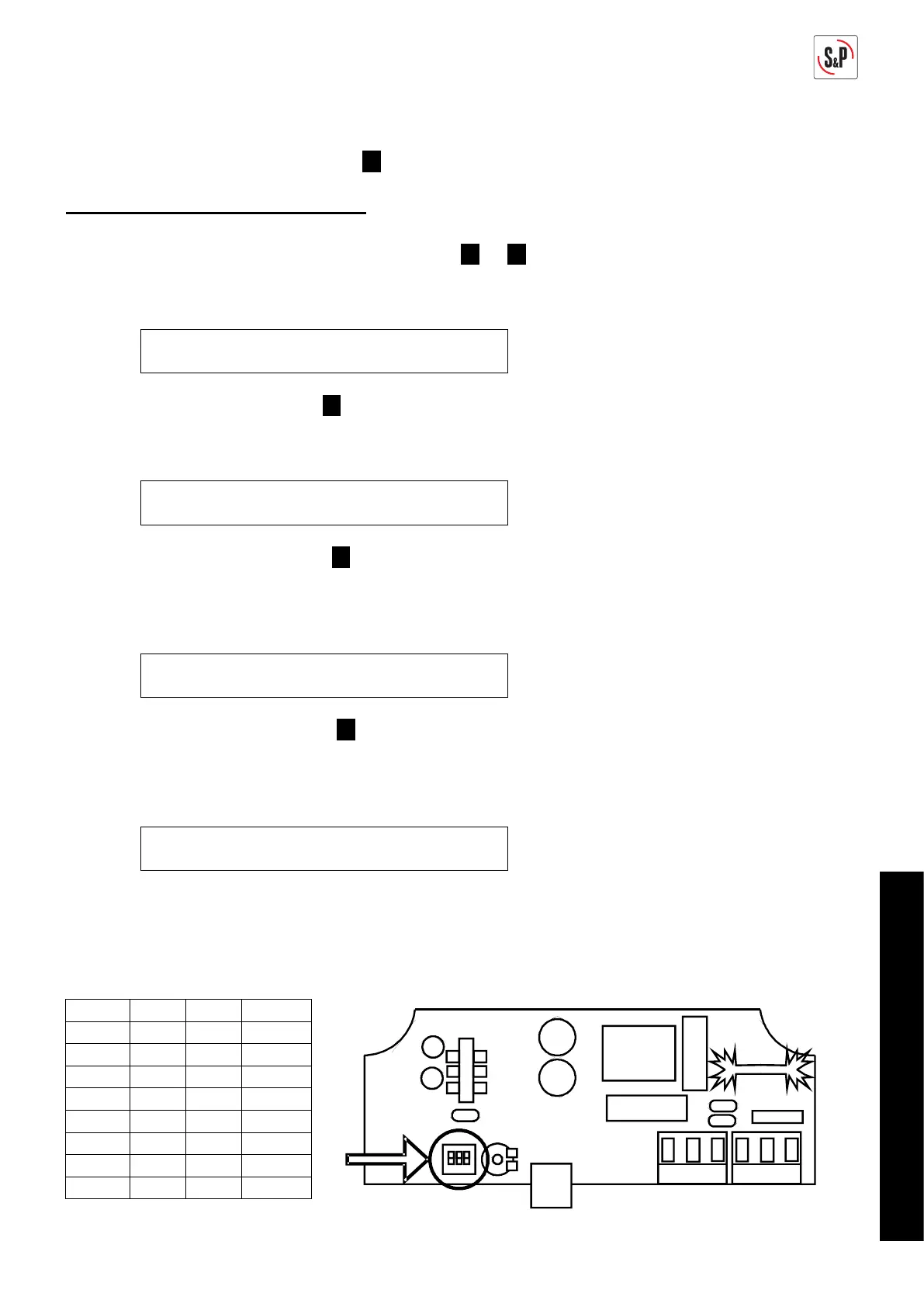

Pour la version CONTROL ECOWATT AC/4A, il est possible de fixer la tension minimale de
sortie entre 80V et 150V. Elle se règle par la position de micro-interrupteurs (valeur d’usine:
80V):
1 2 3 Vmin
0 0 0
80
0 0 1
90
0 1 0
100
0 1 1
110
1 0 0
120
1 0 1
130
1 1 0
140
1 1 1
150
ON=0
