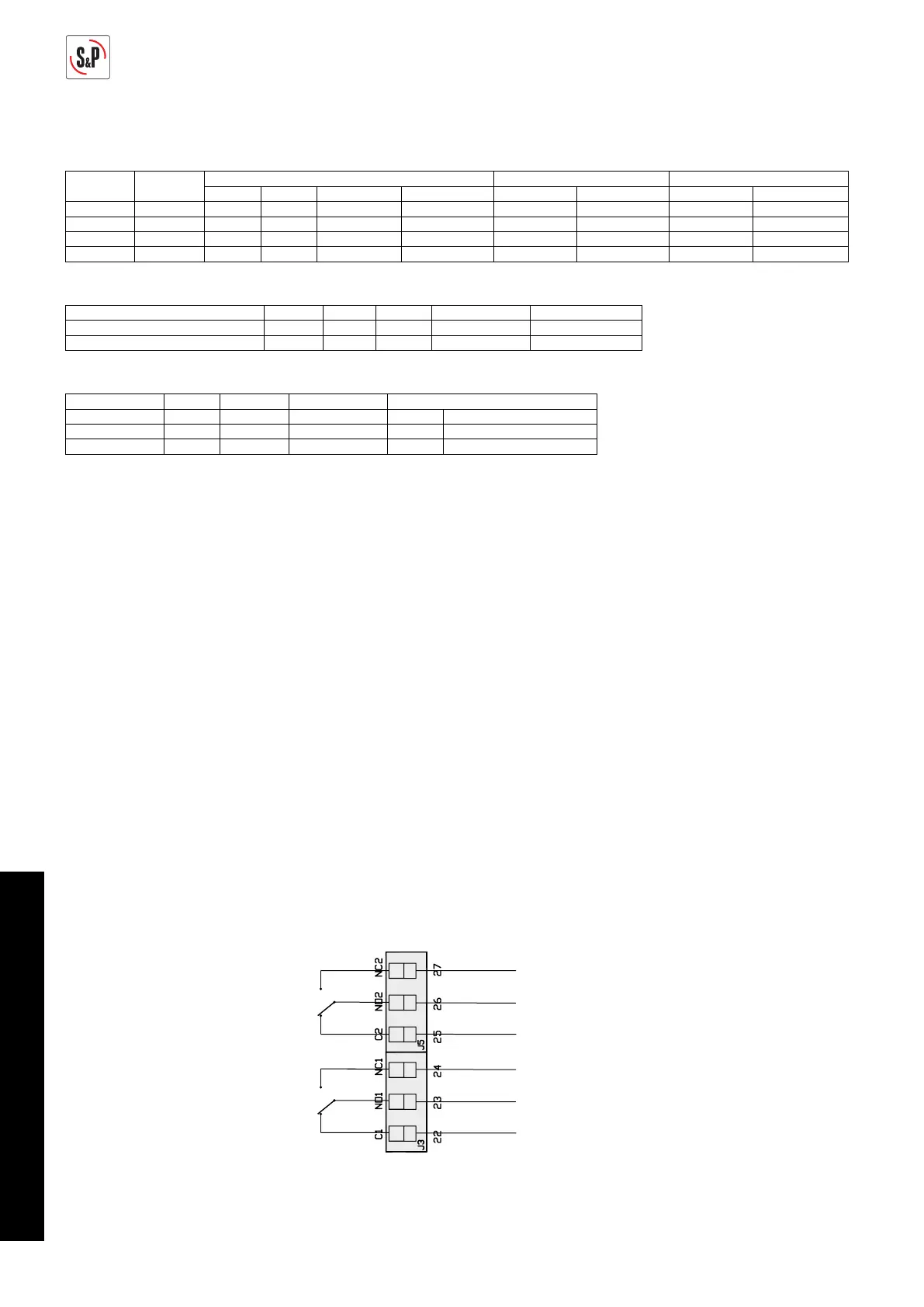

30
FRANÇAIS
}
Sortie relais
alarme 2
}
Sortie relais
alarme 1
Tableau résumant des valeurs de réglage
Entrées:
Echelle Consigne Bande proportionnelle Sonde Unité
Mini. Maxi. Pas Valeur usine Pas Valeur usine Pas Valeur usine
Pression Pa 0 2500 50 300 10 150 --- ---
%HR % 0 100 10 100 5 70 5 40
CO2 ppm 0 2000 100 2000 100 1000 100 1000
Temp. ºC 0 50 5 50 1 22 1 5
Sorties:
Unité Mini. Maxi. Pas Valeur usine
Vitesse minimale (OUT MIN) RPM 0% 50% 5% 10%
Vitesse maximale (OUT MAX) RPM 50% 100% 5% 100%
Alarmes:
Mini. Maxi. Pas Valeur usine
S1 ALARM 0% 100% 5% 90% 0,9 x 100 = 90%HR
S2 ALARM 0% 100% 5% 90% 0,9 x 2000 = 1800 ppm
S3 ALARM 0% 100% 5% 90% 0,9 x 50 = 45ªC
LED ERREUR - RELAIS DE SORTIE
Les CONTROL ECOWATT disposent, sur la face avant, d’une led “ERROR” et, sur le circuit
imprimé, de deux relais RL1 et RL2, avec les fonctions suivantes:
La fonction du relais 1 (J3) est Alarme ou Erreur, parallèlement avec la led “ERROR”.
Ils s’activent:
1. Quand une sonde raccordée lit 0 durant 2s. Le relais J3 s’enclenche et la led “ERROR”
s’allume. Sur l’écran apparaît le message “S1 ERROR”.
Si cela arrive, vérifier les connections des sondes apparaissant comme “erreur” à l’écran.
2. En mode PROPORTIONNEL, quand les limites des alarmes des sondes sont dépassées
(S1 ALARM, S2 ALARM, S3 ALARM). La led “ERROR” clignote deux fois. Sur l’écran
apparaît le message “S1 ALARM”.
La fonction du relais 2 (J5), en mode MIN-MAX, est la mise en marche de la vitesse rapide d’un
moteur deux vitesses (moteur monophasé avec double bobinage) quand l’entrée change d’état.
