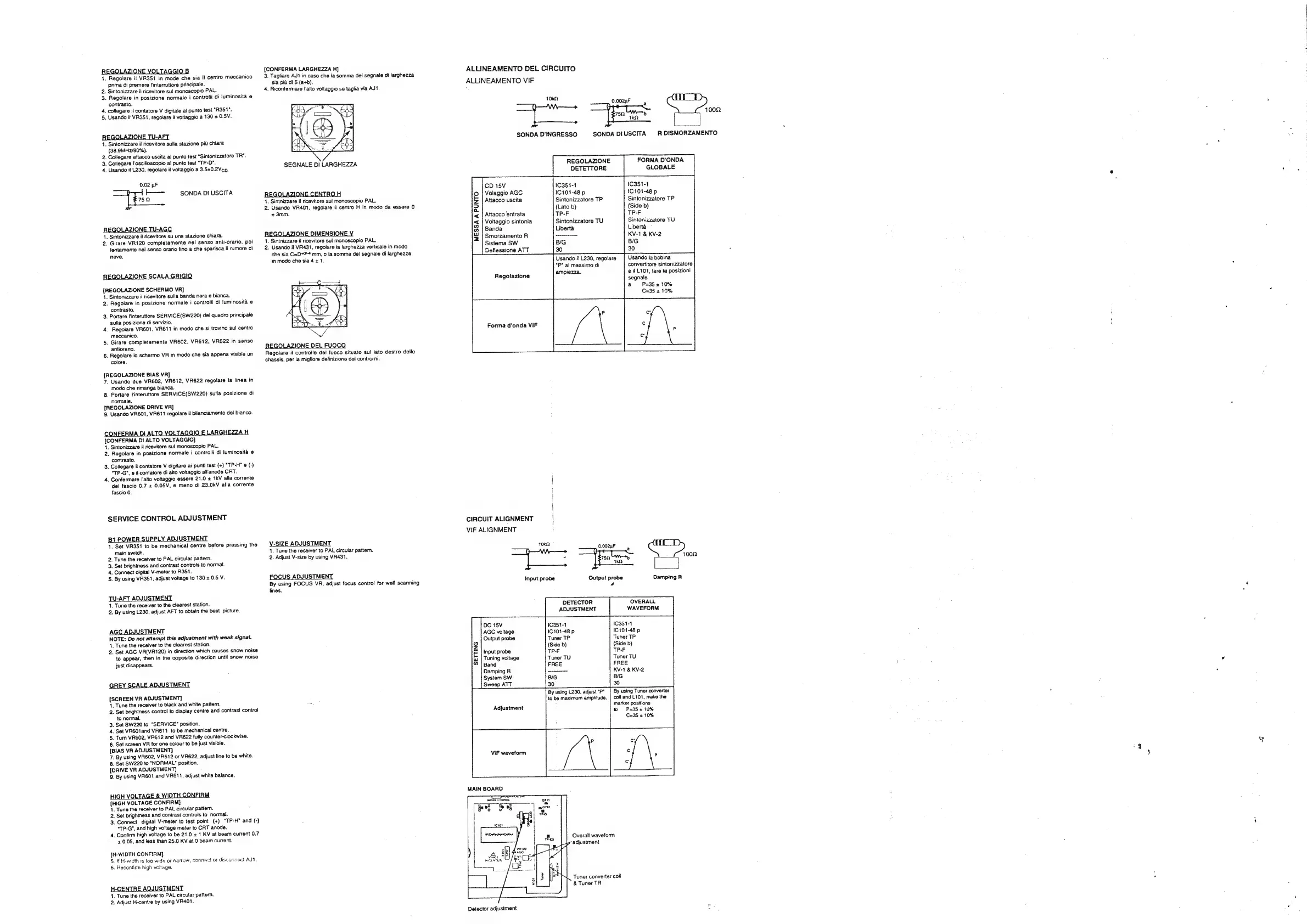

Sanyo C14EA80 - Page 23

“
. Regolare il VR351 in mode che sia il centro meccanico
prima di premere !'interruttore principale.
2. Sintonizzare il ricevitore sul monoscopio PAL.
3. Regolare in posizione normale i controlii di luminosita @
contrasto.
. collegare i! contatore V digitale al punto test "R351".
. Usando i! VR351, regolare il voltaggio a 130 + 0.5V.
np
1. Sintonizzare il ricavitore sulla stazione pil chiara
(38.9MH2/80%).
2. Collegare attacco uscita al punto test “Sintonizzatore TR’.
3. Collegare l'oscilloscopio al punto test “TP-D°.
4, Usando i! L230, regolare i! voltaggio a 3.520.2Vcp,
0.02 pF
[ya SONDA DI! USCITA
789
REGOLAZIONE TU-AGC
4. Sintonizzare il neevitore su una stazione chiara.
2. Girare VR120 completamente ne! senso anti-orario, poi
lentamente nel senso orario fino a che sparisca il rumore di
neve.
N A IG!
[REGOLAZIONE SCHERMO VR]
4. Sintonizzare il ricavitore sulla banda nera e bianca.
2. Regolare in posizione normale i controlli di luminosita e
contrasto.
3. Portare finteruttore SERVICE(SW220) del quadro principale
sulla posizione di servizio.
4.
Regolare
VR601,
VR611
in
modo
che
si
trovino
sul
centro
meccanico.
5. Girare completamente VR602, VR612, VR622 in senso
antiorario.
6. Regolare fo schermo VR in modo che sia appena visible un
colore.
[REGOLAZIONE BIAS VR]
7.
Usando
due
VR602,
VR612,
VR622
regolare
la
linea
in
modo
che
rimanga
bianca.
8.
Portare
linteruttore
SERVICE(SW220)
sulla
posizione
di
normale.
[REGOLAZIONE DRIVE VR]
9.
Usando
VA601,
VR611
regolare
if
bilanciamento
del
bianco.
[CONFERMA Di ALTO VOLTAGGIO}
1. Sintonizzare il ricevitore sul monoscopio PAL.
2. Regolare in posizione normale i controlli di luminosita 6
contrasto.
3. Collegare il contatore V digitare ai punti test (+) "TP-H" e (-)
"TP-G", e il contatore di alto voltaggio all'anode CRT.
4.
Confermare
[alto
voltaggio
essere
21.0
+
1kV
alla
corrente
dal
fascio
0.7
+
0.05V,
e
meno
di
23.0kV
alla
corrente
fascio
0.
SERVICE CONTROL ADJUSTMENT
B1 POWER SUPPLY ADJUSTMENT
1.
Set
VR351
to
be
mechanical
centre
before
pressing
the
main
switch.
2. Tune the receiver to PAL circular pattem.
3. Set brightness and contrast controls to normal.
4. Connect digital V-meter to R351.
5. By using VR351, adjust voltage to 130 + 0.5 V.
-AETA TME
1. Tune the receiver to the clearest station.
2. By using L230, adjust AFT to obtain the best picture.
AGC ADJUSTMENT
NOTE:
Do
not
attempt
this
adjustment
with
weak
signal.
1. Tune the receiver to the clearest station.
2.
Set
AGC
VA(VA120)
in
direction
which
causes
snow
noise
to
appear,
then
in
the
opposite
direction
until]
snow
noise
just
disappears.
R A N
[SCREEN VR ADJUSTMENT]
4. Tune the receiver to black and white pattem.
2.
Set
brightness
contro!
to
display
centre
and
contrast
control
to
normal.
3. Set SW220 to "SERVICE* position.
4. Set VR601and VR611 to be mechanical centre.
5. Tum VR602, VR612 and VR622 fully counter-clockwise.
6. Set screen VR for one colour to be just visible.
[BIAS VR ADJUSTMENT)
7. By using VR602, VR612 or VR622, adjust line to be white.
8. Set SW220 to “NORMAL” position.
[DRIVE
VR
ADJUSTMENT}
;
9. By using VR601 and VA611, adjust whita balance.
[HIGH VOLTAGE CONFIRM}
1. Tune the receiver to PAL circular pattern.
2. Set brightness and contrast controls to normal.
3. Connect digital V-meter to test point (+) “TP-H" and (-)
“TP-G", and high voltage meter to CRT anode.
4. Confirm high voltage to be 21.0 + 1 KV at beam current 0.7
+ 0.05, and less than 25.0 KV at 0 beam current.
[H-WIDTH CONFIRM]
5. it H-width is too wide or narrow, connsct or disconnect AJ1.
6. Reconfirn high voltage.
1. Tune the receiver to PAL circular pattern.
2. Adjust H-centre by using VR401.
[CONFERMA LARGHEZZA H]
3. Tagliare AJ1 in caso che la somma del segnale di larghezza
sia pil di 5 (a+b).
4. Ricontermare l'alto voltaggio se taglia via AJ1.
SEGNALE DI LARGHEZZA
1. Sintnizzare il ricevitore sul monoscopio PAL.
2. Usando VR401, regolare il centro H in modo da essere 0
+ 3mm.
REGOLAZIONE DIMENSIONE Y
1. Sintnizzare il ricevitore sul monoscopio PAL.
2. Usando il VR431, regolare la larghezza verticale in modo
che sia C=D*0/4 mm, o la somma del segnale di larghezza
in modo che sia 4 + 1.
Regolare il controlie del fuoco situato sul lato destro dello
chassis, per la migliore definizione del contromi.
V-SIZE ADJUSTMENT
1. Tune the receiver to PAL circular pattem.
2. Adjust V-size by using VR431.
FOCUS A
By using FOCUS VR, adjust focus contro! for well scanning
lines.
ALLINEAMENTO DEL CIRCUITO
ALLINEAMENTO VIF
0.002pF
10k :
a
100Q
| 750 rb
SONDA
D'INGRESSO
SONDA
DIUSCITA
R
DISMORZAMENTO
REGOLAZIONE FORMA D'ONDA
DETETTORE GLOBALE
CD 15V 1C351-1 1351-1
Volaggio AGC 1101-48 p 1C 101-48 p
Attacco uscita Sintonizzatore TP Sintonizzatore TP
(Side b)
Attacco entrata TP-F
Voltaggio sintonia Sintonizzatore TU Sintorizzatore TU
Banda Liberta Liberta
Smorzamento R ceeceene
Sistema SW B/G
Deflessione ATT 30
Usando i! L230, regolare | Usando la bobina
*P" al massimo di convertitore sintonizzatore
Regolazione ampiezza. . bs ta fare le posizioni
a P=35 + 10%
C=35 + 10%
MESSA A PUNTO
Forma d'onda VIF
CIRCUIT ALIGNMENT
VIF ALIGNMENT
Bg 0.002F IL
1kQ
Input probe Output probe Damping R
4
DC
15V
1C351-1
1C351-1
AGC
voltage
10
101-48
p
1C101-48
p
Output
probe
Tuner
TP
(Side
b)
Input
probe
TP-F
Tuning
voltage
Tuner
TU
Band
FREE
Damping
R
KV-1
&
KV-2
System
SW
BG
Sweep
ATT
:
30
By
using
L230,
adjust
*P"
|
By
using
Tuner
converter
to
be
maximum
amplitude.
|
coil
and
L101,
make
the
:
marker
positions
SETTING
Adjustment ; to P2352 10%
C=35 + 10%
VIF waveform
MAIN BOARD
Overall waveform
Le adjustment
VIRet
WCUNTER,
Tuner converter coil
& Tuner TR
Detector
adjustment
m,
