3
(continua a pag. 4)
I
MATERIALE ADDIZIONALE PER L'INSTALLAZIONE (NON FORNITO)
●
Tubo in rame ricotto e disossidato per refrigerazione per il collegamento tra le unità, ed isolato con polietilene espanso di spessore min.
8 mm.
●
Tubo in PVC per scarico condensa (ø int. 18 mm) di lunghezza sufficiente a convogliare la condensa ad uno scarico esterno.
●
Olio refrigerante per connessioni a cartella (circa 30 g.)
●
Cavo elettrico: utilizzare cavi di rame isolato del tipo, sezione e lunghezza indicati in tabella “DATI ELETTRICI” e al paragrafo “COLLEGAMENTI
ELETTRICI DEL SISTEMA”.

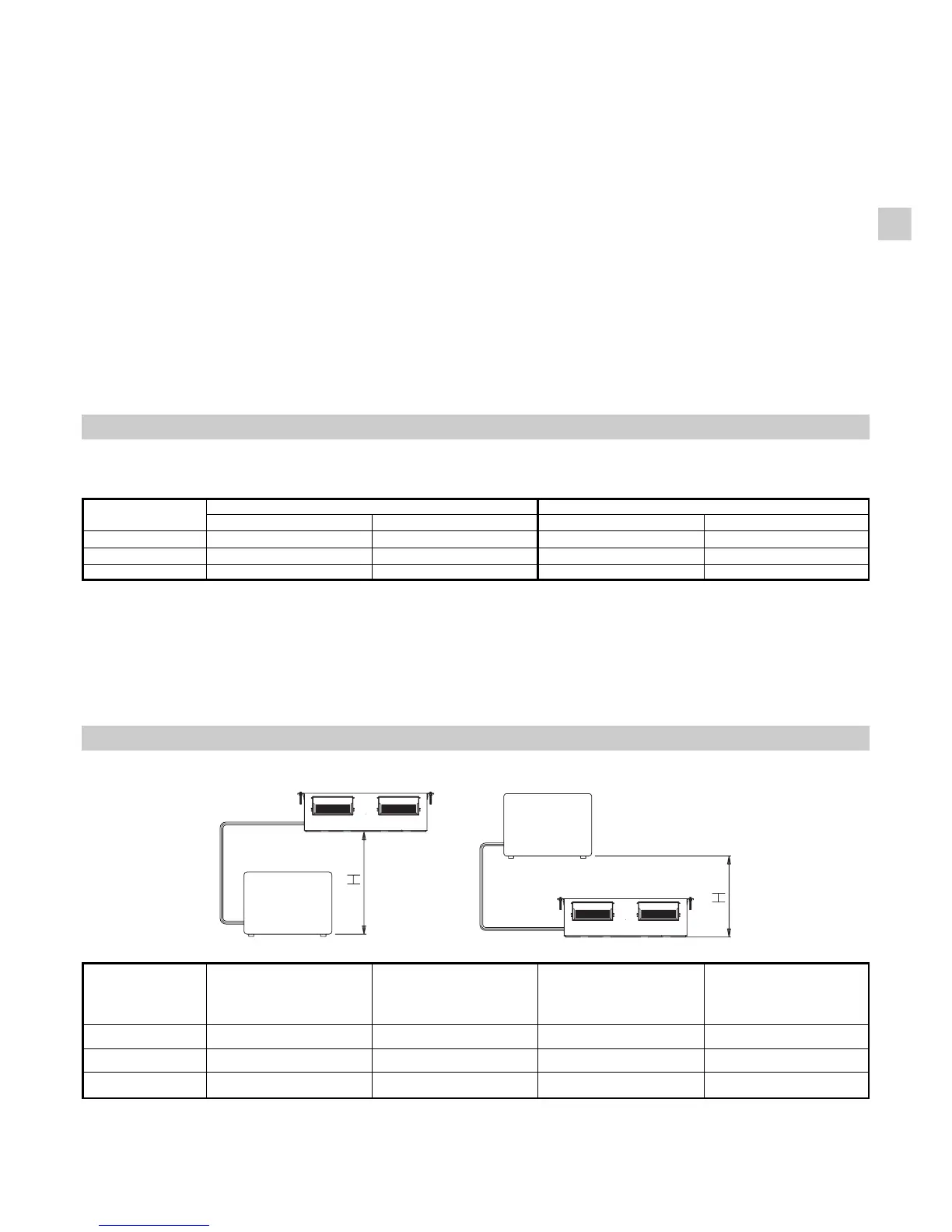

LIMITI SU LUNGHEZZA TUBI DI COLLEGAMENTO E DISLIVELLO
URV96 7,5 15 7 15
URV126 7,5 20 7 25
URV186/246 7,5 30 7 25
MODELLO
MASSIMA LUNGHEZZA MASSIMA LUNGHEZZA MASSIMO DISLIVELLO QUANTITÁ DI
TUBAZIONI CON CARICA TUBAZIONI AMMISSIBILE AMMISSIBILE REFRIGERANTE
REFRIGERANTE STANDARD
H AGGIUNTIVA
(m) (m) (m) (g / m)*
PER INSTALLAZIONE “MULTI SPLIT” VEDERE ISTRUZIONI DI INSTALLAZIONE UNITA’ ESTERNA
*
Per ogni metro di tubo in più rispetto alla lunghezza standard , aggiungere refrigerante nella quantità indicata in tabella. Non è necessaria
alcuna aggiunta di olio al compressore.
Scelta del luogo di installazione unità interna
EVITARE
• L’esposizione diretta al sole.
• La vicinanza a fonti di calore che possono danneggiare la struttura dell’unità.
• Presenza di perdite di gas.
• Presenza di vapori d’olio (come in una cucina o vicino a macchinari
industriali) perché la contaminazione d’olio può provocare malfunzionamento
e può deformare superfici e particolari in plastica dell’unità.
• Locali con piani di appoggio malfermi che possono causare vibrazione,
rumore o possibili perdite d’acqua.
• Luoghi dove il telecomando possa essere soggetto a spruzzi d’acqua o
ad umidità eccessiva.
• Di eseguire fori nelle zone dove si trovano parti elettriche o impianti.
• Di collocare parti in tensione sotto di essa (elettrodomestici, computer), in
caso di emergenza l'unità potrebbe tracimare acqua.
È PREFERIBILE
• Scegliere la posizione appropriata dalla quale ogni angolo del locale possa
essere uniformemente climatizzato.
• Verificare che il soffitto sia sufficientemente resistente da sostenere il peso
dell’unità.
• Scegliere una posizione in modo che la distanza tra le due unità sia la
minore possibile.
• Scegliere la posizione più appropriata per assicurare una buona ventilazione
e spazi minimi di manutenzione intorno all’unità.
Scelta del luogo di installazione unità esterna
EVITARE
• La vicinanza a fonti di calore o ad aree interessate da espulsioni di aria calda.
• L’esposizione diretta al sole.
• Zone umide o soggette ad allagamenti e piano di appoggio non livellato.
• Di eseguire fori nelle zone dove si trovano parti elettriche o impianti.
È PREFERIBILE
• Scegliere aree possibilmente in ombra e leggermente ventilate.
• Fissare l’unità alla base di appoggio per evitare vibrazioni.
TUBO PICCOLO TUBO GRANDE
MODELLO
DIAMETRO ESTERNO SPESSORE MINIMO DIAMETRO ESTERNO SPESSORE MINIMO
URV96/126
6,35 mm 0,8 mm 9,52 mm 0,8 mm
URV186
6,35 mm 0,8 mm 12,7 mm 0,8 mm
URV246
6,35 mm 0,8 mm 15,88 mm 1 mm
