3
(suite page 4)
GF
ACCESSOIRES POUR L'INSTALLATION (NON LIVRES)
Lignes en cuivre recuit et désoxydé pour réfrigération pour le raccordement entre les unités. La ligne doit être isolée en mousse de
polyéthylène avec épaisseur min. de 8mm.
Tube en PVC pour sortie du condensat (Ø int.18mm) ayant une longueur suffisante pour diriger les condensats vers une sortie extérieure.
Huile frigorifique pour connexion flares (30 g. environ).
Câble électrique: Utiliser câbles en cuivre isolé de type, section et longeur indiquées dans le tableau “DONNEES ELECTRIQUES” et dans
le paragraphe “BRANCHEMENTS ELECTRIQUES DU SYSTEME”.

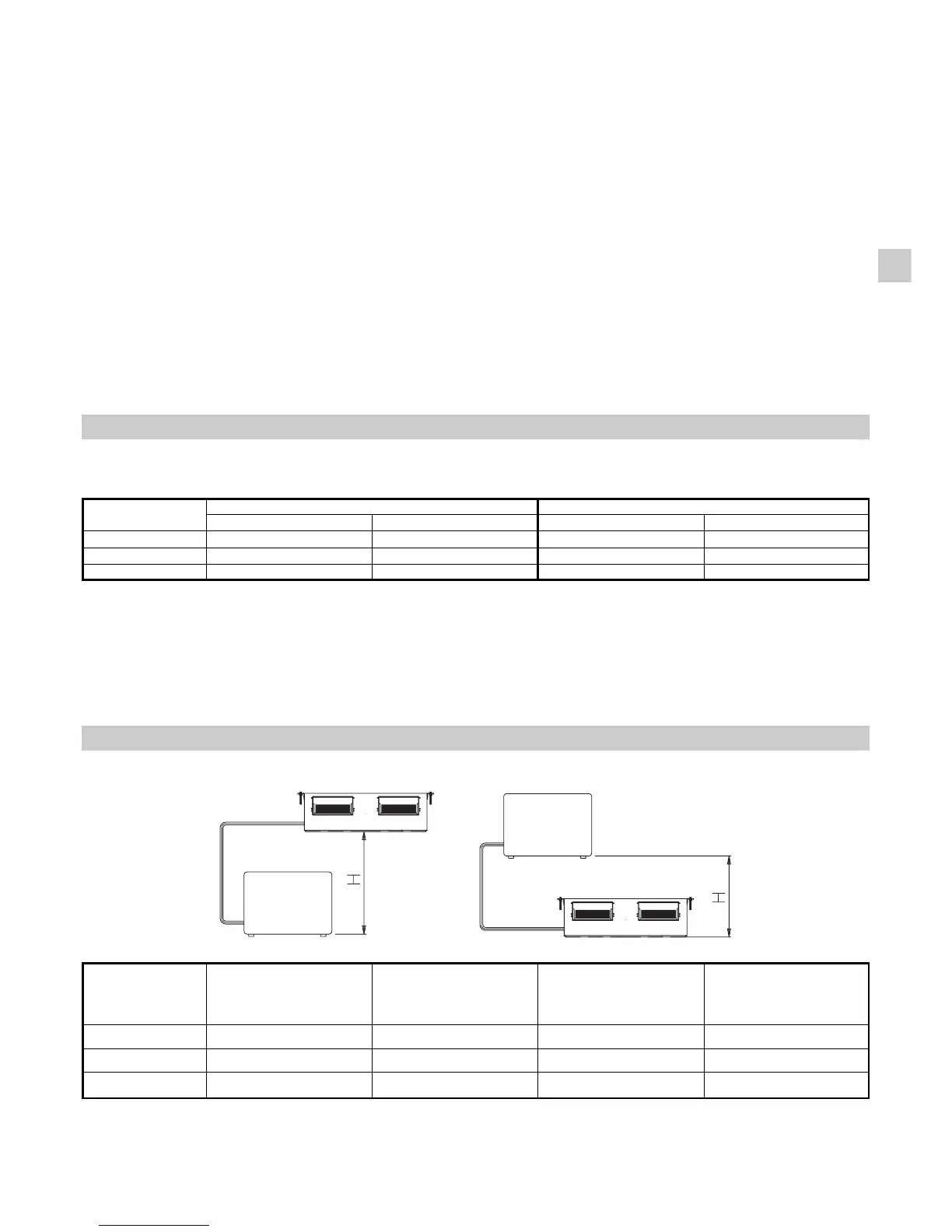

LIMITES LONGUEUR LIGNE DE RACCORDEMENT ET DENIVELLATION
URV96 7,5 15 7 15
URV126 7,5 20 7 25
URV186/246 7,5 30 7 25
MODELE
LONGUEUR MAXIMUM LONGUEUR MAXIMUM DENIVELLATION QUANTITE DE
SANS ADDITION DE ADMISSIBLE MAXIMUM REFRIGERANT
REFRIGERANT H ADDITIONNEL
(m) (m) (m) (g / m)*
POUR INSTALLATION “MULTI SPLIT” VOIR LA NOTICE D’INSTALLATION UNITE EXTERIEURE
* Pour chaque mètre de tube plus long de la longeur sans addition de refrigerant, ajouter du réfrigérant comme indiqué dans le tableau.
Il n'est pas nécessaire d’ajouter de l'huile au compresseur.
Choix de l'emplacement d'installation - Appareil intérieur
EVITEZ
L'exposition directe au soleil.
La proximité de sources de chaleur qui pourraient affecter la structure de
l'appareil.
Les zones dans lesquelles il existe une possibilité de fuites de gaz.
L’esposition à des vapeurs d'huile (comme dans les cuisines ou près de
machines industrielles), car une contamination par de l'huile peut entraîner
des problèmes de fonctionnement et déformer les surfaces en plastique et
certaines pièces de l'appareil.
Les emplacements où une assise manquant de stabilité pourrait occasionner
des vibrations, des bruits et des fuites d'eau.
Les emplacements où la télécommande peut être éclaboussée par de
l'eau ou soumise aux effets de l'humidité.
De faire des trous où il y a des câbles électriques ou des conduits.
De placer des appareils électriques sous l'unité (appareils électroménagers,
ordinateurs), car en cas de problème, de l'eau de condensats pourrait
couler de l'unité.
RECHERCHEZ
Un emplacement approprié à partir duquel l'ensemble de la pièce peut être
climatisé de manière uniforme.
Un plafond suffisamment solide pour supporter le poids de l'appareil.
L’emplacement pour que la distance entre les deux appareils soit la plus
courte possible.
Un espace suffisant pour permettre aussi bien un bon fonctionnement qu'une
maintenance aisée, ainsi qu'une circulation d'air libre autour de l'appareil.
Choix de l'emplacement d'installation - Appareil extérieur
EVITEZ
Les sources de chaleur, les ventilateurs d'evacuation, etc.
La lumière directe du soleil.
Les endroits mouillés, humides ou de surface irrégulières.
De faire des trous où il y a des câbles électriques ou des conduits.
RECHERCHEZ
Un emplacement aussi frais que possible et bien ventilé.
Utilisez des boulons ou similaire pour fixer l'appareil, afin d'en réduire le
bruit et les vibrations.
TUYAU ETROIT TUYAU LARGE
MODELE
DIAMETRE EXTERIEUR EPAISSEUR MIN. DIAMETRE EXTERIEUR EPAISSEUR MIN.
URV96/126
6,35 mm 0,8 mm 9,52 mm 0,8 mm
URV186
6,35 mm 0,8 mm 12,7 mm 0,8 mm
URV246
6,35 mm 0,8 mm 15,88 mm 1 mm
