MATERIAIS ADICIONAIS NECESSÁRIOS PARA A INSTALAÇÃO (NÃO FORNECIDOS)
●
Tubo de cobre recozido desoxidado para a tubagem do refrigerante para unir as unidades e isolado com espuma de polietileno cuja
espessura da parede externa não deve ser inferior a 8mm.
●
Tubo de PVC para fuga da condensação (diâmetro interno 18mm ) que permite sua condução até o esgoto externo.
●
Lubrificante para refrigeração (cerca 30 g.).
●
Cabo eléctrico: utilizar cabos em cobre isolado, com as secções e diâmetros indicados no parágrafo”DADOS ELETRICOS” e “SISTEMA DE
INSTALAÇÃO ELÉCTRICA”.

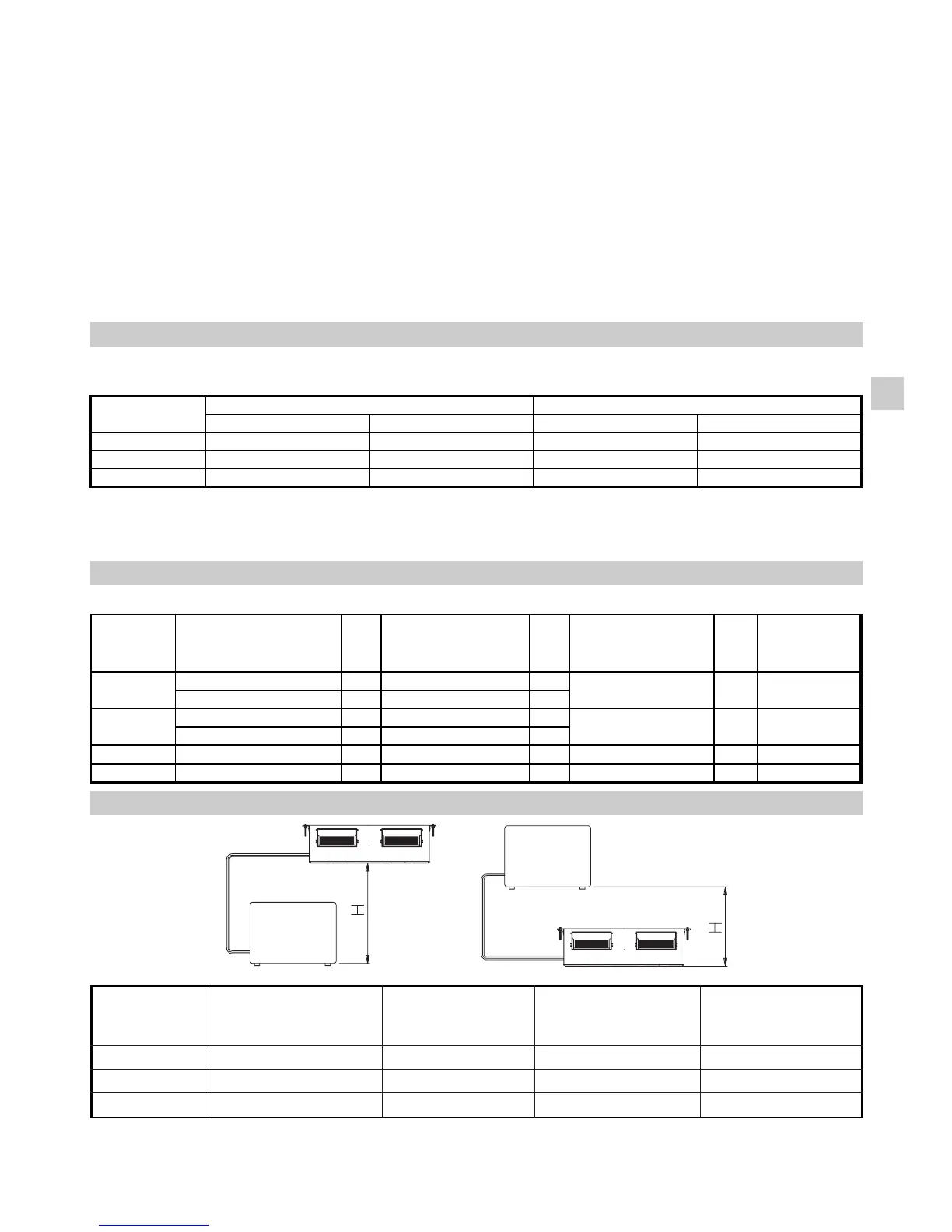

DADOS ELÉTRICOS
COMPRIMENTO, SECÇÃO DO CABO E FUSÍVEL COM RETARDADOR
LIMITES MÁXIMOS DE COMPRIMENTO DA TUBAGEM DE ALIMENTAÇÃO E DIFFERENÇA DE ELEVAÇÃO
(continua na pag. 4)
Escolha do Local de Instalação da Unidade para Interior
EVITE
• A luz direta do sol.
• Fontes de calor próximas que possam afectar o desempenho da
unidade.
•Áreas onde se pode esperar que haja fuga de gás inflamável.
• A proximidade a vapores oleosos (como em locais tal que cozinhas ou
perto de máquinas industriais) pois a contaminação do óleo pode
causar um malfuncionamento e pode deformar superfíces ou
componentes de unidade em plástico.
• Locais onde os alicerces pouco firmes possam causar vibrações,
ruídos ou uma possível fuga de água.
• Locais onde a unidade de controle remoto seja atingido por água ou
humidade excessiva.
• De perfurar zonas onde estão dispostas aparelhagens elétricas.
• Colocar os aparelhos sob sÍtios de tansão (electrodomésticos,
computadores, etc.). Pois em caso de se proceder a uma intervencão
de emergência, a unidade pode pingar água.
É PREFERIVEL
• Selecionar uma posição apropriada a partir da qual todos os cantos
da sala possam ser uniformemente arrefecidos.
• Escolher um teto onde o piso seja suficientemente forte para poder
suportar o peso da unidade.
• Escolher uma posição na qual a distância entre as duas unidades seja
a mínima possível.
• Escolher a posição mais apropriada para garantir seja uma boa ventilação
que espaço suficiente para a manutenção da unidade.
Escolha do Local de Instalação da Unidade para Montagem no Exterior
EVITE
• Fontes de calor, ventoinhas de escape de ar quente.
• A luz direta do sol.
• Locais húmidos ou irregulares.
• De perfurar zonas onde estão dispostas aparelhagens elétricas.
É PREFERIVEL
• Escolher um local fresco e bem ventilado.
• Fixar bem a unidade à sua base de apoio para evitar vibrações.
P
DIÂMETRO EXTERNO ESPESSURA MIN. DIÂMETRO EXTERNO ESPESSURA MIN.
UR9X - UR12X 6,35 mm 0,8 mm 9,52 mm 0,8 mm
UR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
UR22X 6,35 mm 0,8 mm 15,88 mm 1 mm
MODELO
TUBO ESTREITO
TUBO LARGO
Fio de alimentação linha de energia linha de controle retardador
MODELO de energia
mm
2
mm
2
mm
2
(A) m (B) m (C) m
80 2802
140 3,5 140 3,5
50 2502
90 3,5 90 3,5
CR/CLR18X 22 2,5 30 2,5 30 2,5 20 A
CR22X 16 2,5 30 2,5 30 2,5 20 A
CR9X
160
0,75
10 A
CR12X
160
0,75
10 A
MODELO
UR9X 7,5 15 7 15
UR12X 7,5 20 7 25
UR18X - 22X 7,5 30 7 25
* Para cada metro de tubo a mais a respeito do comprimento padrão, acrescentar refrigerador na quantidade indicada na tabela.
Não é necessário óleo adicional no compressor.
LIMITE MÁXIMO DE COMPRIMENTO LIMITE MÁXIMO DE LIMITE MÁXIMO DA DIFERENÇA QUANTIDADE NECESSÁRIA
DA TUBAGEM COM CARGA COMPRIMENTO DA TUBAGEM DE ELEVAÇÃO DE REFRIGERANTE
REFRIGERANTE STANDARD H ADICIONAL
(m) (m) (m) (g / m)*
