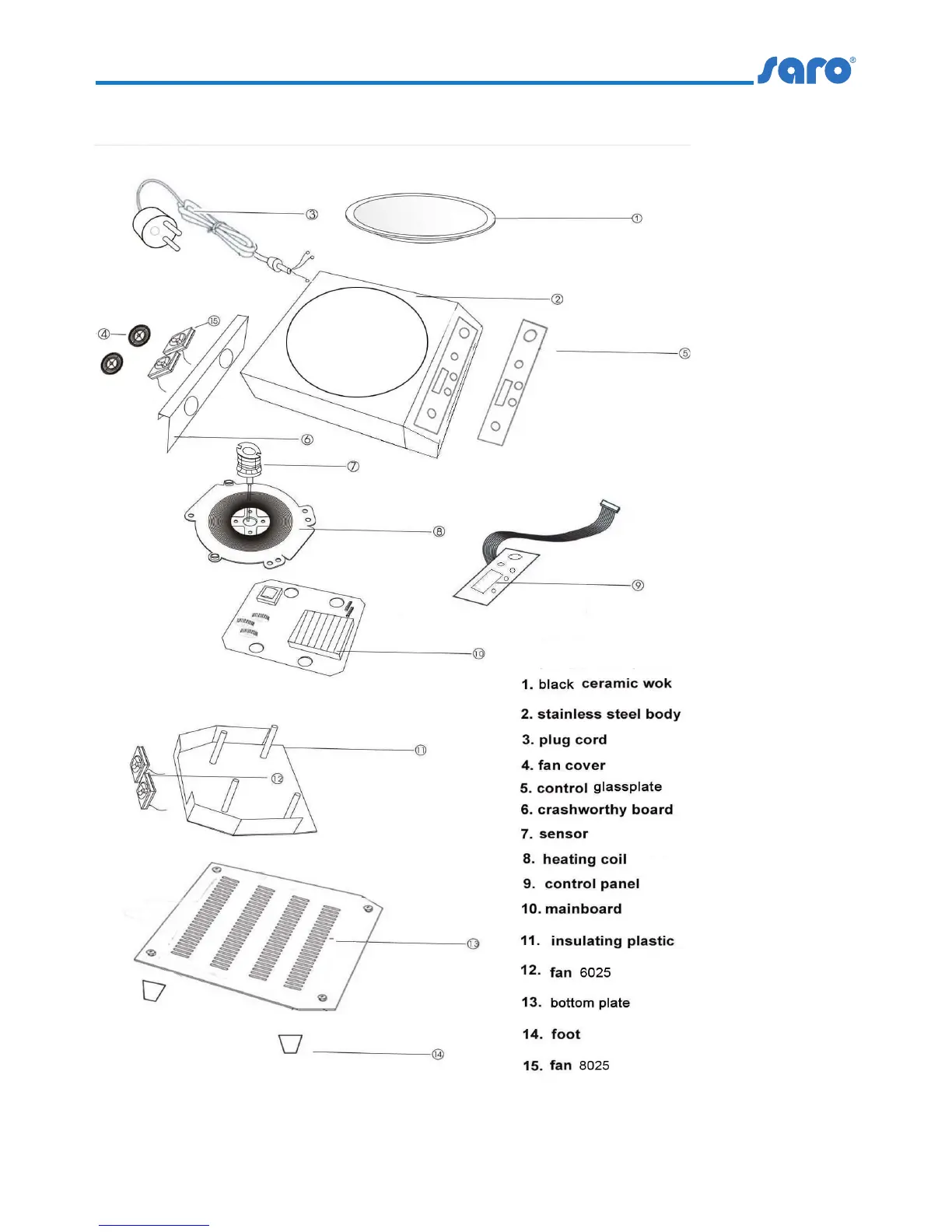

EXPLOSIONSZEICHNUNG / EXPLODED DRAWING

1. schwarzer Keramik-Wok

2. Edelstahlgehäuse

3. Steckerleitung

4. Lüfterhaube

5. Kontrollglasscheibe

6. bruchsicheres Brett

7. Messfühler

8. Heizspule

9. Bedienungsfeld

10. Hauptplatine

11. Isolierkunststo

12. Ventilator 6025

13. Bodenblech

14. Fuß

15. Ventilator 8025
