saro Natascha - Vue Éclatée; Exploderende Tekening

24
Stand 11/2017 SR

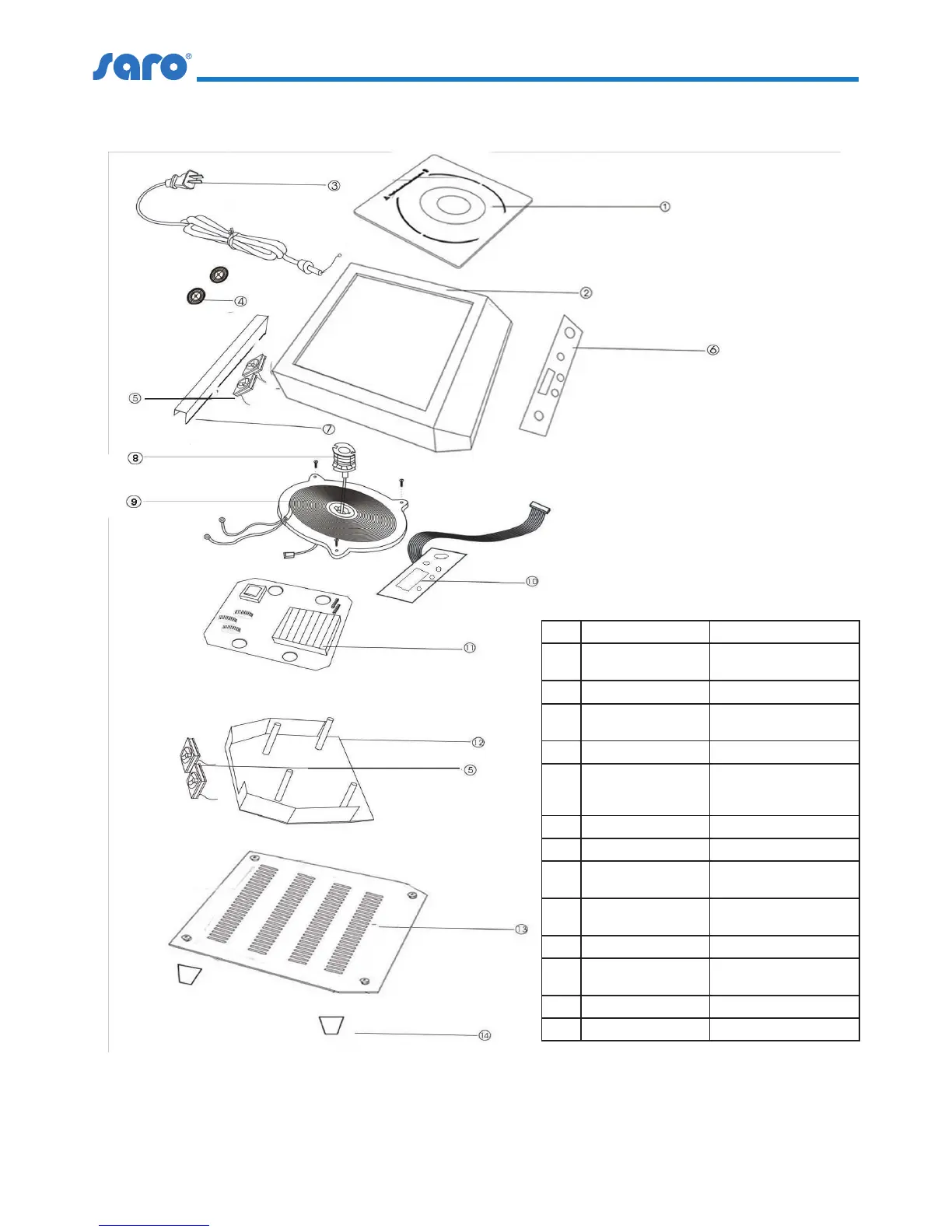

VUE EXPLOSÉE / EXPLOSIETEKENING
1 plaques de verre glasplaten
2
boîtier en acier
inoxydable
roestvrijstalen
behuizing
3 câble enchable aansluitkabel
4
couvercle du
ventilateur
ventilatorkap
5 ventilateur beademingsapparaat
6
Panneau de
commande Plaque
de verre
Bedieningspaneel
Glasplaat
7 protection chocs een crash waardig
8 capteur voeler
9
serpentin
chauant
verwarmingsspiraal
10
tableau de
commande
bedieningspaneel
11 carte mère moederbord
12
Boîtier intérieur en
plastique
binnenste plastic
behuizing
13 dalle de plancher vloerplaat
14 pieds voet
FR / NL
