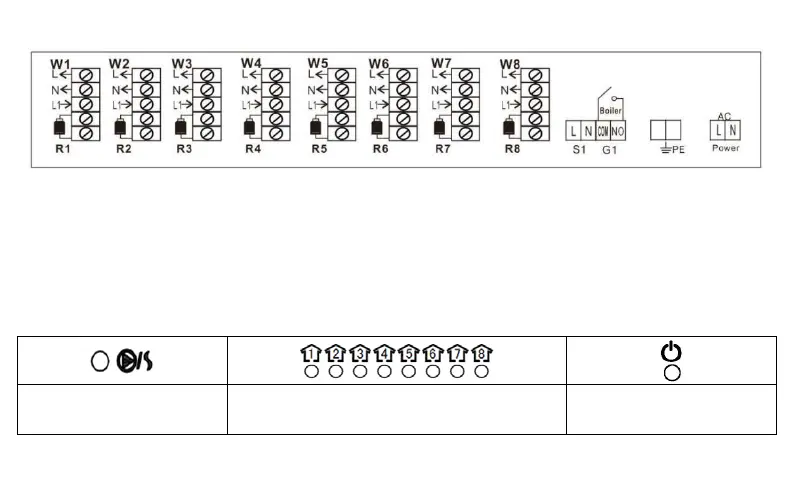

Opis priklopov
L – Faza N – Nula PE – Ozemljitev
W1 do W8 – Oznaka za vejo ogrevanja in priklop termostata
R1 do R8 – priklopi za posamezne termo glave
S1 – Priklop za obtočno črpalko
G1 – Brez napetostni kontakt za priklop ogrevalnega vira
Opis sprednjega dela ohišja – LED indikatorji in tipka
Za lažje razumevanje in upravljanje s priključno letvijo ima naprava na sprednji strani LED indikatorje delovanja.
Razlaga LED prikazovalnikov je razložena v spodnji tabeli.
Ob vklopu ogrevalnega vira ali
obtočne črpalke se LED
indikator osvetli rdeče*
Ob potrebi ogrevanja se LED indikator pod
zahtevanem izhodu (1-8) osvetli zeleno
Če je naprava prižgana oz.
ima napajanje, se LED
indikator osvetli rdeče
* Če na nobenem od izhodov od 1-8 ni potrebe po delovanju in so ugasnjeni, se po ponovni potrebi delovanja
ogrevalni vir ali črpalka zaženeta z zamikom od 3 do 5 minut.
