14
FUNCIONAMIENTO
03.12.08
84.00.00
Aparece únicamente al encender el instrumento durante 3 segundos.
Facilita información sobre el firmware y los detalles ejecutivos del instrumento.
Al estar visible esta página, se efectúa una exploración veloz de los leds para comprobar que funcionen correctamente.
PowerOn
Ready
Página de detección de black-out. Para que aparezca, debe programarse como página predeterminada. Aparece
únicamente al encender el instrumento. En cuando se efectúa un cambio de visualización, esta desparece. Vuelve a
aparecer al terminar la programación de los parámetros desde el teclado.
Tensiones Fase-Fase
RAEM4CS
485: 001
Página INFO Indica el modelo y la versión del instrumento. La presencia del cuadradito encendido (primera línea a la derecha)
indica que las fases de tensión están FUERA DE SECUENCIA. Si la secuencia es correcta, el cuadradito no aparece. Solo en
los modelos “485”, el último valor abajo a la derecha indica el número de nodo del instrumento en red MODBUS.
V12 V23
V31
400 400
400

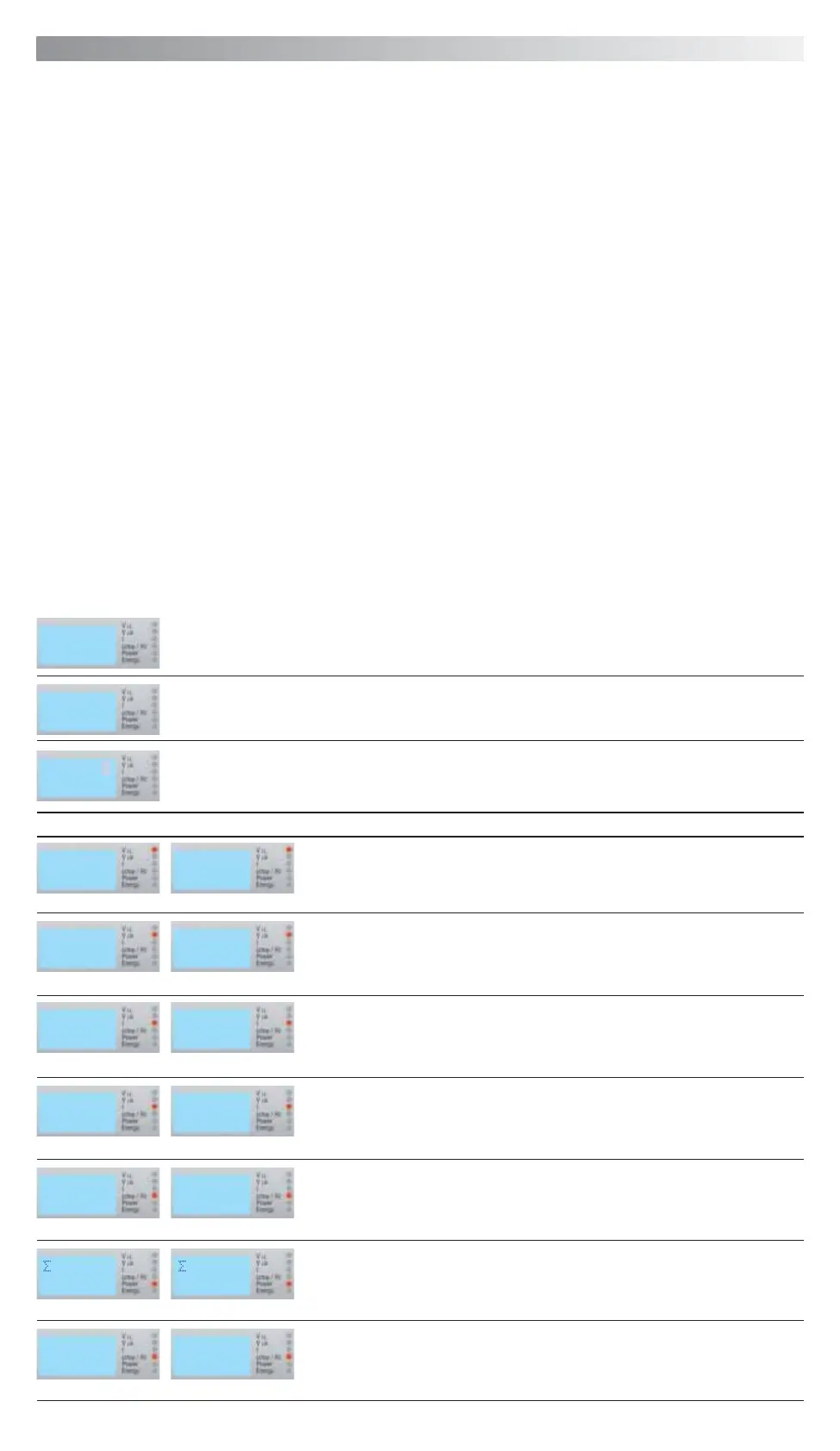

Las páginas de medida y señalización que se visualizan presionando y soltando BREVEMENTE y de manera consecutiva la tecla DERECHA,
son las siguientes:
Valor de cada una de las tensiones Fase/Fase (V)
Tensiones Fase/Neutro
V1 V2
V3
231 231
231
Valor de cada una de las tensiones Fase/Neutro (V)
Corrientes de línea 1 y 2
A1
A2
A1=100.0
A2=100.0
Valor de A1 y A2 (A)
Los valores tienen decimales si el TA seleccionado es de menos de 1000 A (/5), de no
ser así, serán enteros.
Corriente de línea 3 / Corriente en el neutro
A3
An
A3=100.0
An=200.0
Valores de A3 y de la corriente en el neutro (A)
Los valores tienen decimales si el TA seleccionado es de menos de 1000 A (/5), de no
ser así, serán enteros.
Frecuencia
Hz Hz
50.00
Valor de frecuencia (Hz)
La medida se detecta en V1.
Factor de potencia
Pf tot Pf tot
-1.00
Factor de potencia trifásico (Cosφ)
El signo es igual para la potencia activa de línea.
Sin indicadores “C” (capacitivo) o ” I” (inductivo), el desfase es nulo.
Potencia activa total
W
Valor de la potencia activa total (W)
La medida es POSITIVA para potencias consumadas, NEGATIVA para potencias
producidas.
W
46170
TECLA PRESIONADA AL SOLTAR
DESCRIPCIÓN
El instrumento mide y supervisa en tiempo real los parámetros eléctricos del sistema al cual está conectado y los muestra en el display en
una de las páginas de medida que pueden seleccionarse pulsando brevemente las teclas, derecha para ir “hacia adelante” e izquierda para
ir “hacia atrás”. Los 6 leds a la derecha ayudan a reconocer las páginas de medida de los principales parámetros eléctricos y se encienden
según el tipo de parámetro que aparece en ese momento en el display. La primera página de medida que aparece al encender el instrumento
puede programarse. Los modelos “S” provistos de umbral, permiten programar el parámetro que se desea controlar, el tipo de umbral (off,
superior o inferior), el valor de umbral milesimal respecto al fondo de escala del parámetro controlado, la aplicación del retardo que puede
presentarse en el momento de la excitación o de la desexcitación y el tiempo de retardo en sí en décimas de segundo hasta 25,5 s (0=ningún
retardo). Consulte la sección “Programación” para obtener mayor información sobre los valores de programación, así como la sección
“Funcionamiento del umbral programable”. Los modelos “485” provistos de interfaz serial RS485 pueden ponerse en red entre sí, ya que
cuentan con dirección programable de 1 a 255. Para efectos de fiabilidad de comunicación, se recomienda no conectar en red más de 32
dispositivos por anillo. Si esto no es suficiente, existen ejecuciones “especiales” para soportar más de 64 dispositivos.
La velocidad de comunicación puede programarse entre 9600 bps y 115.200 bps. Si únicamente estos instrumentos están en anillo, se
recomienda altamente usar la máxima velocidad de comunicación. Si la velocidad es demasiado baja y las demandas muy frecuentes o el
número de registros requerido es alto, es posible obtener una velocidad más baja en las interacciones con el instrumento. Todas las medidas
y los parámetros están a disposición a la vez con el mando de lectura MODBUS RTU. El instrumento hace posible además la programación
“on the fly” a distancia de los parámetros de funcionamiento mediante el mando de escritura MODBUS a los relativos registros que lo
soportan. En ciertas condiciones se admite la ejecución de algunas macrooperaciones y de algunos mandos, como por ejemplo el
restablecimiento de los parámetros de fábrica en los modelos que lo soportan, el reset de los totalizadores o el mando directo de
encendido/apagado del relé de salida para los modelos con umbral. Nota: los modelos “485” ofrecen medidas adicionales vía Modbus, en
particular las medidas individuales de fase de las potencias y de los cosφ. Algunos modelos pueden tener una página que indica que ha
ocurrido un black-out. Es una página como las de medida pero con un contenido intermitente, que debe programarse como la primera que
aparece tras el encendido. Al pulsar las teclas para cambiar la página de medida, se resetea la condición de “black-out”, que aparece
nuevamente al final de la programación de los parámetros desde el teclado. Algunos modelos disponen de 2 cuentahoras, uno de
funcionamiento total y uno que puede resetearse; este último es útil para tener en cuenta por ejemplo el consumo promedio si se resetea
junto a uno o a varios totalizadores de energía. En algunos modelos la modificación de los parámetros de funcionamiento y el reset de los
contadores están protegidos con una contraseña de 3 cifras (que puede excluirse). Dicha contraseña no busca proporcionar una protección
exhaustiva, sino solo evitar un acceso accidental a la zona de programación con la consiguiente alteración involuntaria de los parámetros
por parte de personal no autorizado. Si se olvida la contraseña después de ser programada, no existe un modo rápido de recuperarla
o eliminarla. Es necesario probar todas las combinaciones posibles, o enviar el producto a la fábrica para una nueva programación.
1RAEM4 Impaginato I_GB_SPA:1 11-02-2009 17:37 Pagina 14
