GENERALIDADES
PARÂMETROS VISUALIZADOS
O equipamento em formato 4 DIN é adaptado à utilização em ambiente industrial.
Simples e muito compacto, dispõe de um display alfanumérico de 2 linhas de 8 caracteres cada uma, de 6 Leds de auxílio e de 2 teclas
para a selecção da visualização e para a programação do teclado. A simplicidade das operações de personalização e a clareza das
indicações fornecidas no display tornam quase raro o uso do manual de instruções, que raramente está disponível, em particular no
campo. O equipamento instalado correctamente suporta correntes de entrada máximas de TA externas/5 de 6 Amax (5 nominais)
O valor de CT programado é a ser entendido /5A. As inserções das tensões podem
ser tanto directas, máx. 290Vac Fase/Neutro (=230Vac+25%), quanto por TV
(opcional). Neste caso é possível programar o valor de fundo escala da tensão
equivalente, até 400Vfn (=600Vff), com garantia dos valores visualizados até 25% a
mais (500Vfn/860Vff). Em conexão directa, o valor de VT deve coincidir com aquele
normal de tensão fase/neutro, normalmente 231 Vac. É oferecida a gama “padrão”
de medidas que julgam-se úteis ter em um ambiente de tipo industrial, de alta

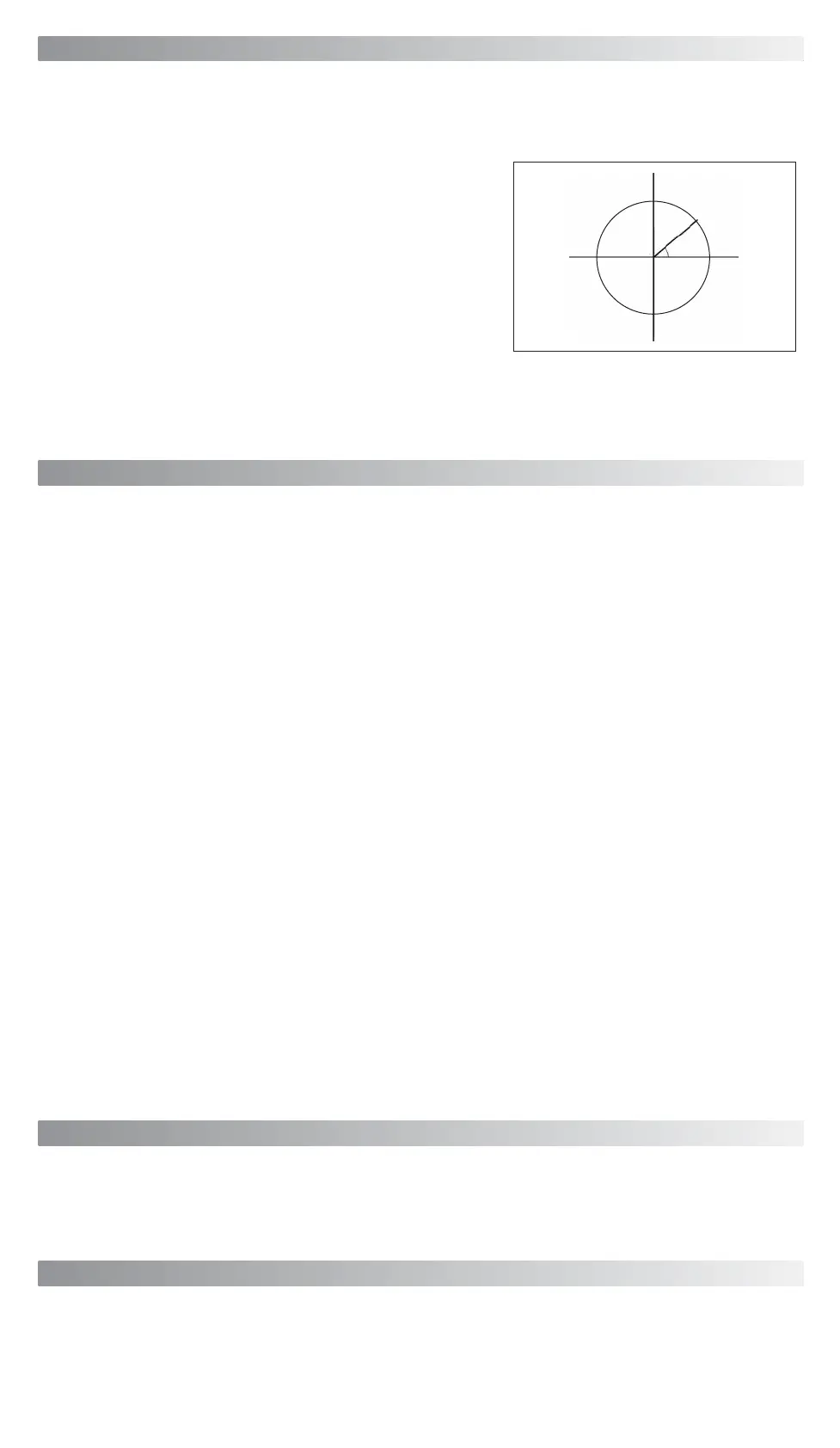

precisão. As indicações relativas às potências e ao power factor são
fornecidas em
4 quadrantes segundo o anexo E da norma EN61268.
A totalização das energias resetáveis individualmente (consumida, produzida e
reactiva) pode ser cómoda onde devem-se planejar intervenções na instalação e/ou
verificações periódicas no funcionamento da linha, detectar consumos de zona,
estabelecer centros de custo, etc. NOTA: o equipamento usa a simples totalização
das energias para fins diagnósticos/estatísticos. Em nenhum caso o equipamento é a ser considerado substituto de um contador de
energia. De acordo com os modelos, podem ser disponíveis:
2 Contadores (total não reiniciável e parcial reiniciável).
1 Limiar com saída no relé de comando NO (500mA/1000V) completamente programável,
1 interface RS485 optoisolada 3kV com alta velocidade programável, com protocolo MODBUS RTU.
A seguir, os detalhes de funcionamento, as descrições das medidas e as especificações técnicas.
II
- W (produção)
+ var
- cosφ /Cap
III
- W (produção)
- var
- cosφ /Ind
I
+ W (consumo)
+ var
+ cosφ /Ind
IV
+ W ( consumo)
- var
+ cosφ /Cap
φ
Enquanto acende-se o equipamento (isto é, quando se liga à alimentação auxiliar), NÃO MANTENHA APERTADO NENHUM BOTÃO.
Se isto é feito, pode-se aceder acidentalmente a uma procedimento de calibração que é executado em fábrica e, se feita com o
equipamento ligado à instalação, invés dos apropriados aparelhos de calibração, pode comportar uma possível desajuste permanente do
equipamento. Por segurança, AGUARDAR SEMPRE O FIM DO DIAGNÓSTICO INICIAL (escansão dos leds) antes de agir nos teclas do
equipamento. Equipamentos “S” com limiar: Desde que o equipamento é aceso, nos primeiros 10 segundos é impedida a ação do relé de
limiar. Durante a regulação dos parâmetros, o estado do relé permanece “congelado” até o final do procedimento.
NOTAS E PRESCRIÇÕES DE USO
No acendimento, por alguns instantes aparece a página info do firmware e são acesos todos os i Leds em sequênca (diagnóstico inicial).
Aparece, após, por alguns instantes a página com o “título” das medidas que surgirão no display, junto ao correspondente Led se a página prevê
o acendimento. É possível (sucessivamente ao aparecimento da primeira página de medida) iniciar a executar com as teclas para percorrer as
páginas disponíveis. O deslizamento pode dar-se “ADIANTE” com BREVES PRESSÕES na tecla DIREITA, ou “ATRÁS” com a tecla esquerda.
A duração prolungada da pressão na tecla direita provoca, além do avanço da página, também a entrada na programação dos
parâmetros do
equipamento. Quando umas da duas teclas é apertada brevemente, surge, ao invés, o “título” da página de medida que será visualizada.
OPERATIVIDADE
- 3 Tensões fase-fase directas ou por TV (opcional)
- 3 Tensões fase-neutro directas ou por TV (opcional)
- 3 Correntes de TA…/54 (1 decimal)
- Corrente no neutro de TA…/5A (1 decimal)
- Frequência com 3 decimais
- 3 Potências Activas de 4 quadrantes
- Potência Activa Total de 4 quadrantes
- 3 Potências Reactivas de 4 quadrantes
- Potência Reactiva de 4 quadrantes
- 3 Potências Aparentes
- Potência Aparente Total
- Factor de Potência das 3 fases
- Factor de Potência Total
- Energia Activa Total (import) parâmetro reiniciável
- Emergia Activa Total (export) parâmetro reiniciável
- Energia Reactiva Total - parâmetro iniciável
- Contador de funcionamento total
- Contador de funcionamento parcial – parâmetro reiniciável
- Indicação da sequência correcta das fases de tensão
- Indicação da falta de tensão acontecida
- Interface RS485 high-speed 5 velocidades optoisolada 3kV
PROTOCOLO MODBUS SLAVE RTU Full compliance
- Parâmetros programáveis por teclado
- Parâmetros programáveis por remoto
- Reinicialização de energias por remoto
- Reinicialização contador parcial por remoto
- Senha programável para acesso de programação
- Função restauração parâmetros de fábrica
- Programabilidade página inicial ao acendimento
- Programabilidade TA.../5A de 5 a 6000A com passo de 5ª
- Programabilidade TV (opcional)
dupla indicação L-L e L-N
- Programabilidade da média analógica (V, A e P)
