GENERALITA’
PARAMETRI VISUALIZZATI
Lo strumento in formato 4 DIN è adatto allʼutilizzo in ambiente industriale. Semplice e molto compatto, dispone di un display alfanumerico
da 2 linee di 8 caratteri ciascuna, di 6 Led di ausilio e di 2 tasti per la selezione della visualizzazione e per la programmazione da
tastiera. La semplicità delle operazioni di personalizzazione e la chiarezza delle indicazioni fornite a display rendono quasi superfluo lʼuso
del manuale di istruzioni, che molto raramente è disponibile, specie sul campo. Lo strumento correttamente installato supporta correnti di
ingresso massime da TA esterni/5 di 6 Amax (5 nominali). Il valore di CT programmato è da intendersi /5A.
Le inserzioni delle tensioni possono essere sia dirette, max 290Vac
Fase/Neutro(=230Vac+25%), che da TV (opz.). In questo caso è possibile
programmare il valore di fondo scala della tensione equivalente, fino a 400Vfn
(=690Vff), con garanzia dei valori visualizzati fino al 25% in più (500Vfn/860Vff). In
connessione diretta, il valore di VT deve coincidere con quello nominale di tensione
fase/neutro, normalmente 231Vac. Viene offerta la gamma “standard” di misure che
si ritiene utili avere in un ambiente di tipo industriale, di alta precisione. Le indicazioni
relative alle potenze e al power factor,
sono fornite a 4 quadranti secondo lʼallegato
E alla norma EN61268. La totalizzazione delle energie resettabili individualmente
(consumata,prodotta e reattiva), può essere comoda dove si debbano pianificare
interventi allʼimpianto e/o verifiche periodiche al funzionamento della linea, rilevare
consumi di zona, stabilire centri di costo, ecc. ecc.
NOTA: Lo strumento usa la semplice totalizzazione delle energie per fini
diagnostici/statistici. In nessun modo lo strumento è da considerarsi sostitutivo di un contatore di energia.
A seconda dei modelli, possono essere disponibili:
2 Contaore (totale non azzerabile e parziale azzerabile),
1 Soglia con uscita su relè di comando NO (500mA /1000V) completamente programmabile,
1 Interfaccia RS485 optoisolata 3kV ad alta velocità programmabile, con protocollo MODBUS RTU.
Di seguito i dettagli di funzionamento, le descrizioni delle misure e le specifiche tecniche

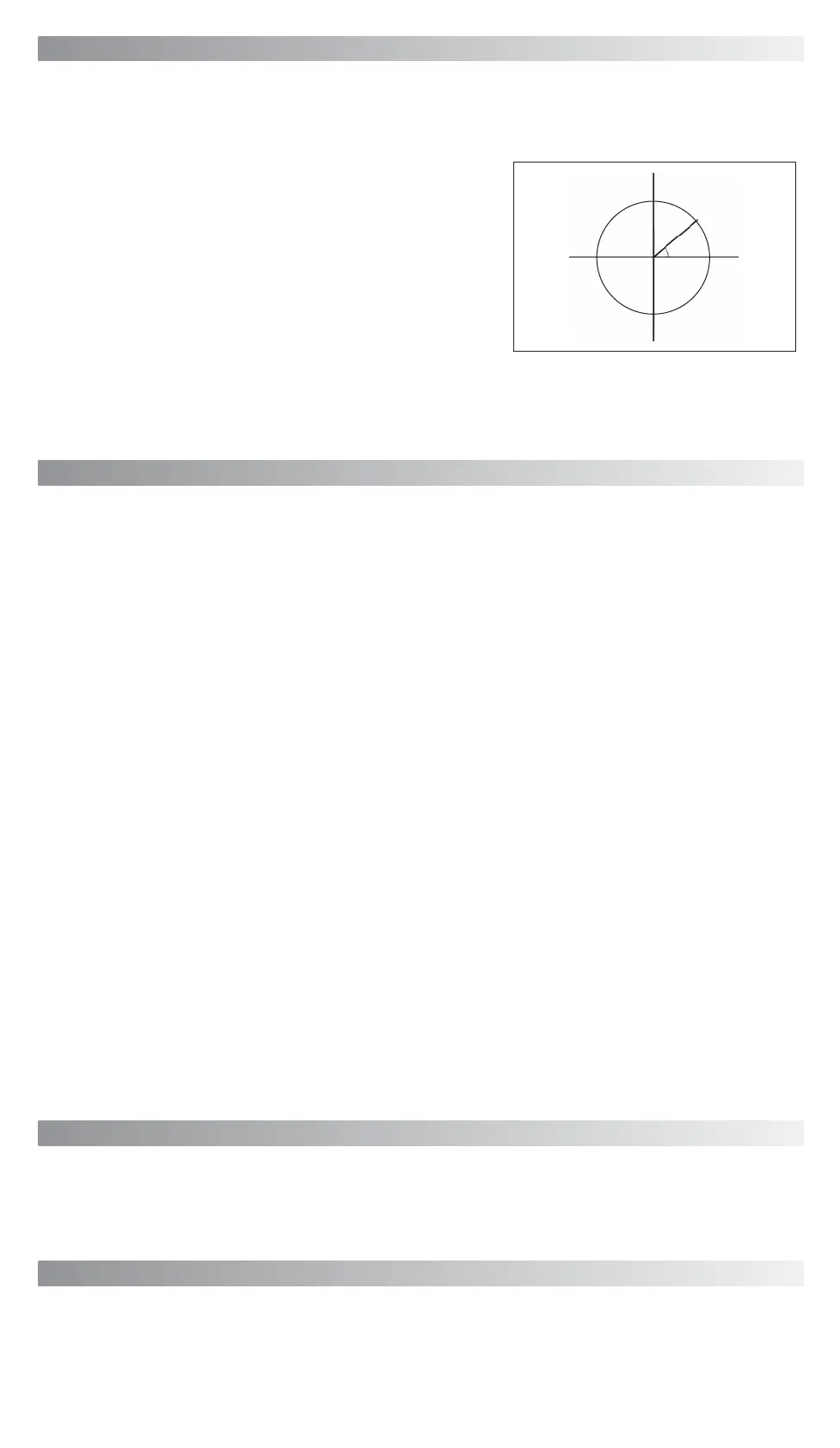

II
- W (produzione)
+ var
- cosφ /Cap
III
- W (produzione)
- var
- cosφ /Ind
I
+ W (consumo)
+ var
+ cosφ /Ind
IV
+ W ( consumo)
- var
+ cosφ /Cap
φ
Mentre si accende lo strumento (cioè lo si collega allʼalimentazione ausiliaria), NON TENERE PREMUTO ALCUN PULSANTE. Se lo si fa,
si può accede accidentalmente ad una procedura di calibrazione che viene eseguita in fabbrica e che se fatta a strumento collegato
allʼimpianto invece che agli appositi apparati di calibrazione, può comportare una possibile staratura permanente dello strumento. Per
sicurezza, ATTENDERE SEMPRE LA FINE DELLA DIAGNOSTICA INIZIALE (scansione dei led) prima di agire sui tasti dello strumento.
Strumenti “S” con soglia: Da quando lo strumento viene acceso, nei primi 10 secondi è impedita lʼazione del relè di soglia.
Durante la regolazione dei parametri, lo stato del relè rimane “congelato” fino al termine della procedura.
NOTE E PRESCRIZIONI D’USO
Allʼaccensione, per qualche istante appare la pagina info del firmware e vengono accesi tutti i Led in sequenza (diagnostica iniziale). Appare poi
per qualche istante la pagina con il “titolo” delle misure che compariranno a display, assieme al corrispondente Led se la pagina ne prevede
lʼaccensione. Eʼ possibile (successivamente alla comparsa della prima pagina di misura) iniziare ad operare con i tasti per scorrere le pagine
disponibili. Lo scorrimento può avvenire “IN AVANTI” con BREVI PRESSIONI sul tasto DESTRO, oppure “INDIETRO” con il tasto sinistro. La
durata prolungata della pressione sul tasto destro provoca, oltre allʼavanzamento della pagina, anche lʼingresso alla programmazione dei
parametri
dello strumento. Quando uno dei 2 tasti viene premuto brevemente, appare invece il “titolo” della pagina di misura che verrà visualizzata.
OPERATIVITA’
-
3 Tensioni fase-fase dirette o da TV (opzionale)
-
3 Tensioni fase-neutro dirette o da TV (opzionale)
-
3 Correnti da TA..../5A (1 decimale)
-
Corrente nel neutro da TA..../5A (1 decimale)
-
Frequenza con 2 decimali
-
3 Potenze Attive a 4 quadranti
-
Potenza Attiva Totale a 4 quadranti
-
3 Potenze Reattive a 4 quadranti
-
Potenza Reattiva Totale a 4 quadranti
-
3 Potenze Apparenti
-
Potenza Apparente Totale
-
Fattore di Potenza delle 3 fasi
-
Fattore di Potenza Totale
-
Energia Attiva Totale (import) parametro azzerabile
-
Energia Attiva Totale ( export) parametro azzerabile
-
Energia Reattiva Totale parametro azzerabile
-
Contaore di funzionamento totale
-
Contaore di funzionamento parziale parametro azzerabile
-
Indicazione della corretta sequenza delle fasi di tensione
-
Indicazione della avvenuta mancata tensione
-
Interfaccia RS485 high-speed 5 velocità optoisolata 3kV
-
PROTOCOLLO MODBUS SLAVE RTU
Full compliance
-
Parametri programmabili da tastiera
-
Parametri programmabili da remoto
-
Azzeramento energie da remoto
-
Azzeramento contaore parziale da remoto
-
Password programmabile per accesso programmazione
-
Funzione ripristino parametri di fabbrica
-
Programmabilità pagina iniziale allʼaccensione
-
Programmabilità TA.../5A da 5 a 6000A
con passo di 5A
-
Programmabilità TV (opzionale) doppia indicazione L-L e L-N
-
Programmabilità della media analogica (V, A e P)
