FONCTIONNEMENT
03.12.08
84.00.00
Apparaît seulement lorsqu'on allume l'instrument pendant environ 3 secondes.
Fournit des informations qui concernent le micrologiciel et les détails exécutifs de l'instrument.
Lorsque cette page est visible, une scansion rapide des Del est effectuée afin d'en vérifier l'efficience.
PowerOn
Ready
Page relevé black-out. Pour pouvoir apparaître,elle doit être programmée comme page par défaut. Apparaît seulement
lorsqu'on allume l'instrument. Dès que l'on déplace la visualisation, elle disparaît. Réapparaît à la fin de la
programmation des paramètres à partir du clavier.
Tensions Phase/Phase
RAEM4CS
485: 001
Page INFO. Indique le modèle et la version de l'instrument. La présence du petit cadre allumé (première ligne à droite)
indique que les phases de tension sont HORS SEQUENCE. Lorsque la séquence est correcte, le petit cadre est absent.
Seulement dans les modèles "485", la dernière valeur en bas à droite indique le nombre de noeud sur le réseau MODBUS.
V12 V23
V31
400 400
400

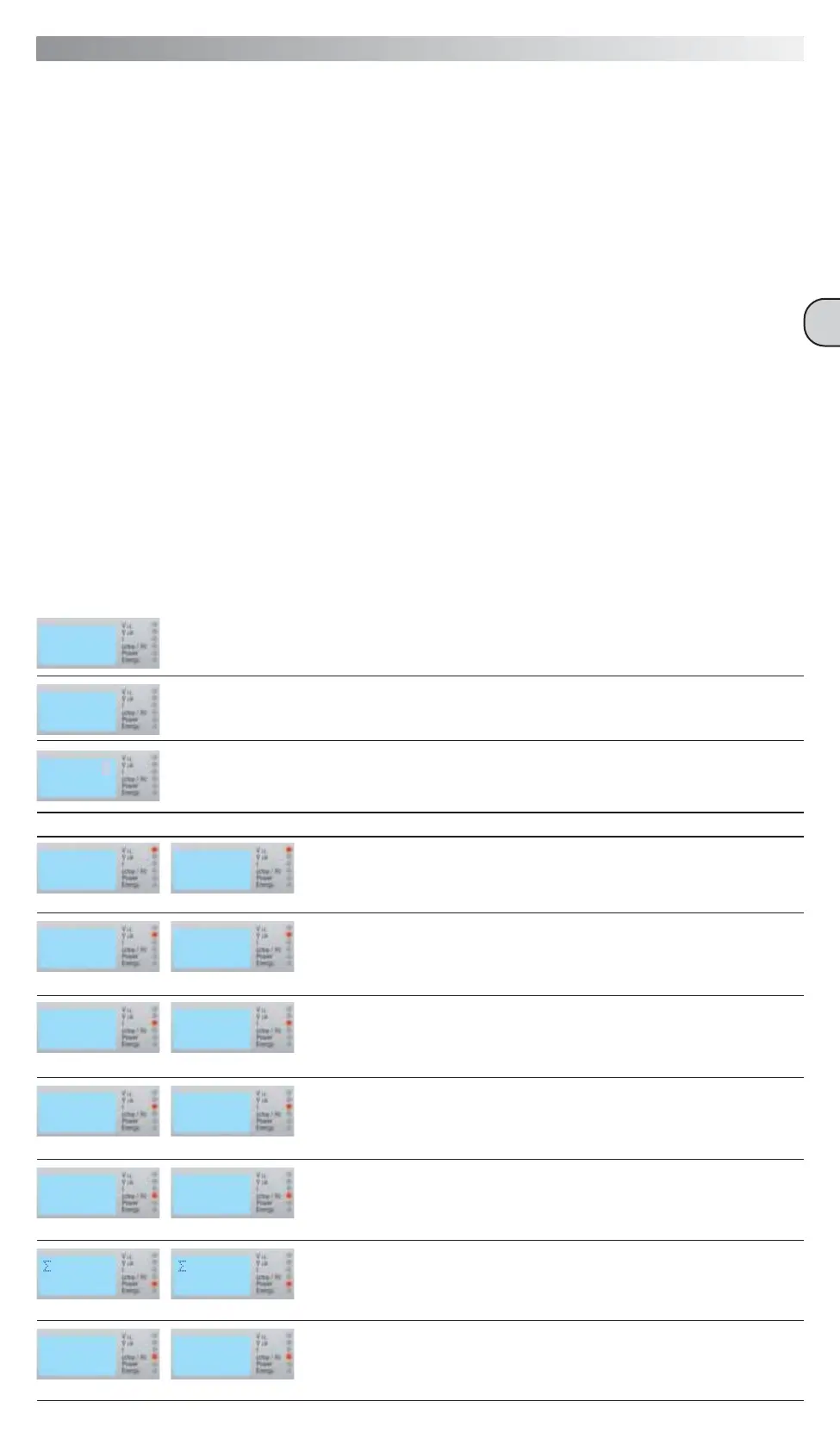

Les pages de mesure et de signalisation qui apparaissent en appuyant et en relâchant BRIEVEMENT en succession la touche DROITE, sont
les suivantes:
Valeur de chacune Tension Phase/Phase (V)
Tensions Phase/Neutre
V1 V2
V3
231 231
231
Valeur de chacune Tension Phase/Neutre (V)
Courants de Ligne 1 et 2
A1
A2
A1=100.0
A2=100.0
Valeur de A1 et A2 (A)
Les valeurs ont les décimaux si le TA sélectionné est inférieur à 1000A (/5), autrement
elles sont entières.
Courant de Ligne 3 / Courant dans le Neutre
A3
An
A3=100.0
An=200.0
Valeur de A3 et du Courant dans le Neutre (A)
Les valeurs ont les décimaux si le TA sélectionné est inférieur à 1000A (/5), autrement
elles sont entières.
Fréquence
Hz Hz
50.00
Valeur de Fréquence (Hz)
La mesure est relevée sur V1.
Facteur de Puissance
Pf tot Pf tot
-1.00
Facteur de Puissance Triphasée (Cosφ)
Le signe est le même de la Puissance Active de ligne.
Sans indicateurs "C" (capacitif) ou "I" (inductif), le déphasage est nul.
Puissance Active Totale
W
Valeur de la Puissance Active Totale (W)
La mesure est POSITIVE pour les puissances consommées, NEGATIVE pour les
puissances produites.
W
46170
TOUCHE APPUYEE AU RELACHEMENT DESCRIPTION
L'instrument mesure et surveille en temps réel les grandeurs électriques de l'installation à laquelle il est relié; il est apte à les montrer sur
l'écran sur une des pages de mesure sélectionnables avec de brèves pressions sur les touches, à droite pour aller "en avant" et à gauche
pour aller "en arrière". Les 6 Del à droite aident à reconnaître les pages de mesure des principales grandeurs électriques et s'allument
selon le type de grandeur représentée à l'instant sur l'écran. La première page de mesure à afficher à l'allumage de l'instrument est
programmable. Les modèles "S" dotés de seuil, permettent de configurer la grandeur que l'on veut contrôler, le type de seuil (off, de
maximum ou de minimum), la valeur du seuil au millième par rapport au fond d'échelle de la grandeur contrôlée, l'application du retard
éventuel à l'excitation ou à la désexcitation et le temps de retard même en dixième de seconde jusqu'à 25,5 Sec. (0=aucun retard).
Se référer à la section "Programmation" pour les détails relatifs aux valeurs de programmation et la section "Fonctionnement du seuil
programmable". Les modèles "485" dotés d'interface sérielle RS485 peuvent être mis en réseau entre eux, du moment qu'ils disposent
d'une adresse programmable de 1 à 255. Pour la fiabilité de communication, on conseille de ne pas brancher en réseau plus de 32
dispositifs par anneau. Si cela n'était pas suffisant, des exécutions "spéciales" pour supporter plus de 64 dispositifs sont prévues.
La vitesse de communication est programmable entre 9600bps et 115.200bps. Si dans l'anneau il n'y a que ces instruments, nous
conseillons vivement d'utiliser la vitesse maximum de communication. Si la vitesse est trop basse et les questions sont très fréquentes et
/ou le nombre de registres demandé est élevé, on peut obtenir des ralentissements dans les interactions avec l'instrument. Toutes les
mesures et les paramètres sont disponibles simultanément sur commande de lecture MODBUS RTU. L'instrument permet également la
programmation “on the fly" à distance des paramètres de fonctionnement par l'intermédiaire de la mention MODBUS aux registres relatifs
qui le supportent. Il est permis, dans certaines conditions, de faire effectuer également certaines macro-opérations et commandes, comme
par exemple le rétablissement des paramètres d'usine dans les modèles qui le supportent, la mise à zéro des totaliseurs ou la commande
directe d'allumage/arrêt du relais de sortie pour les modèles avec seuil. Remarque: les modèles "485" offrent des mesures supplémentaires
à travers Modbus, en particulier les mesures simples de phase des puissances et des cos φ. On peut avoir dans certains modèles une
page de signalisation de black-out survenu. Il s'agit d'une page comme celles de mesure, mais son contenu clignote; elle doit être
programmée comme la première à visualiser à l'allumage. Lorsqu'on intervient sur les touches pour changer la page de mesure, la condition
de "black-out survenu" est remise à zéro, celle-ci est reproposée également à la fin de l'éventuelle programmation des paramètres à partir
du clavier. Certains modèles disposent de 2 compteurs d'heures, un de fonctionnement total et un que l'on peut mettre à zéro; ce dernier
est utile pour tenir compte, par exemple, de la consommation moyenne s'il est mis à zéro simultanément à un ou plusieurs totaliseurs
d'énergie. Sur certains modèles il est prévu que la modification des paramètres de fonctionnement et la remise à zéro des compteurs soient
protégés par un mot de passe à trois chiffres (que l'on peut exclure). Ce mot de passe n'a pas comme objectif de protéger de manière
exhaustive, mais seulement pour éviter d'entrer accidentellement dans la zone de programmation et par conséquent d'altérer des
paramètres, sans le vouloir, par un personnel non autorisé. Si le mot de passe est configuré et qu'il est ensuite oublié, il n'y a pas de
moyen rapide d'en récupérer la valeur ou de l'éliminer. Il faudra passer en revue toutes les combinaisons, ou bien retourner le
produit en usine pour le reprogrammer.
