ALLGEMEINES
ANGEZEIGTE PARAMETER
Das Instrument im DIN 4 Format eignet sich für die Verwendung im Industriesektor. Einfach und kompakt, verfügt es über ein
alphanumerisches Display mit 2 Zeilen zu je 8 Schriftzeichen, über 6 Hilfs - LED sowie 2 Tasten zur Auswahl der Anzeige und der
Programmierung mit Tastatur.Die Einfachheit der Arbeitsschritte zur Personalisierung sowie die Klarheit der durch das Display gelieferten
Anweisungen machen die Verwendung des Bedienungshandbuches, welches besonders während der Arbeit nur selten verfügbar ist, so
gut wie überflüssig. Das korrekt installierte Instrument trägt maximale Eingangsstromleistungen von TA außen/5 von 6 A max (5 nominal).
Der programmierte CT – Wert liegt bei /5A. Die Eingaben der Spannung können
sowohl direkt, max 290Vac Phase/Neutral(=230Vac+25%) als auch mit TV (optional)
erfolgen. In diesem Fall kann der Grundwert der Spannungsskala gleichwertig bis zu
400Vfn (=690Vff) programmiert werden, bei einer Gewährleistung der angezeigten
Werte bis zu 25% darüber (500Vfn/860Vff). Bei direktem Anschluss muss der VT –
Wert mit dem Nominalwert der Spannung Phase/neutral übereinstimmen, gewöhnlich
231Vac. Es wird die “Standard” – Messskala angeboten, welche in einem
industriellen Umfeld im Hochpräzisionsbereich als nützlich angesehen wird.
Die Anleitungen bezüglich der Leistungen und des Power Factors werden den 4
Quadranten
gemäß der Anlage E zur Richtlinie EN61268 geliefert. Die Summierung
der einzeln wieder einstellbaren Energien (verbrauchte, produzierte und blinde) kann
von Nutzen sein, wenn Maßnahmen an der Maschine und/oder regelmäßige
Überprüfungen der Betriebstüchtigkeit der Linie geregelt, der Verbrauch im Bereich
erhoben, die Kostenzentren festgelegt werden müssen, etc. etc. ANMERKUNG: Das
Instrument verwendet die einfache Summierung der Energien zu diagnostischen/statistischen Zwecken. Keinesfalls kann das Instrument
als Ersatz für einen Energiezähler betrachtet werden. Je nach Modell können verfügbar sein:
2 Zähler (Gesamtsumme kann nicht auf Null und teilweise auf Null gestellt werden),
1 Schwelle mit Ausgang auf Steuerrelais NO (500mA /1000V) vollständig programmierbar,
1 Schnittstelle RS485 optoisoliert 3kV mit hoher Geschwindigkeit programmierbar, mit Protokoll MODBUS RTU.
Im folgenden die Einzelheiten zur Betriebsweise, die Beschreibungen der Messgeräte und die technischen Besonderheiten

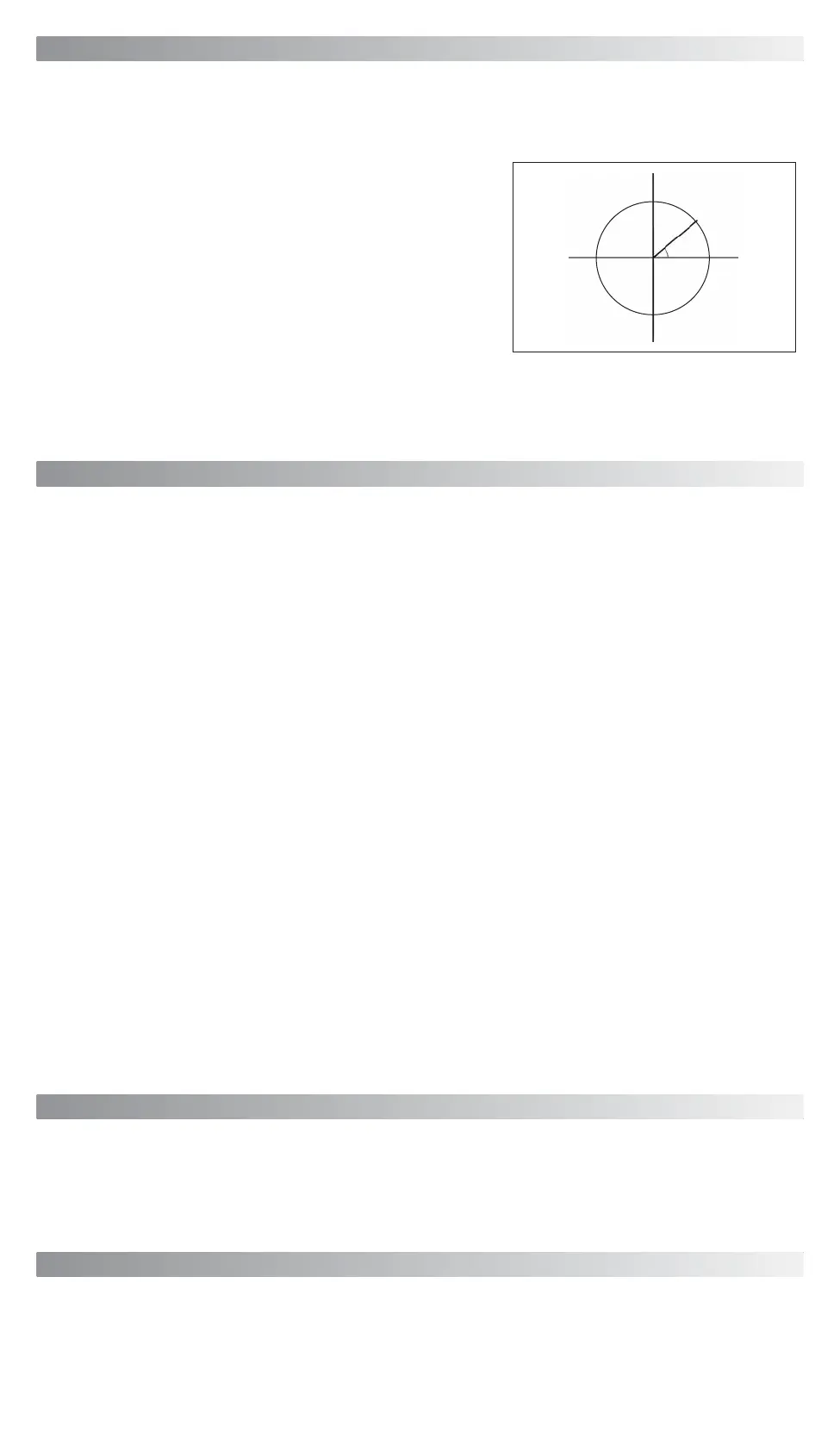

II
- W (Produktion)
+ var
- cosφ /Cap
III
- W (Produktion)
- var
- cosφ /Ind
I
+ W (Verbrauch)
+ var
+ cosφ /Ind
IV
+ W (Verbrauch)
- var
+ cosφ /Cap
φ
Während das Instrument eingeschaltet wird (d.h. während es an die Hilfsversorgung angeschlossen wird), KEINEN KNOPF GEDRÜCKT
HALTEN. Falls dies geschieht, kann zufällig ein Kalibrierungsverfahren aufgerufen werden, welches im Werk ausgeführt wird und welches,
sollte es durchgeführt werden, wenn das Instrument an die Anlage statt an die entsprechenden Kalibrierungsapparate angeschlossen ist,
einen dauerhaften Kalibrierungsfehler des Instrumentes verursachen kann. Zur Sicherheit IMMER DAS ENDE DER STARTDIAGNOSE
ABWARTEN (Sannen der LED), bevor die Tasten des Instrumentes betätigt werden. Instrument “S” mit Schwelle:
Ab dem Zeitpunkt der Einschaltung des Instrumentes wird für 10 Sekunden die Betätigung des Schwellenrelais verhindert.
Während der Einstellung der Parameter bleibt der Status des Relais bis zum Ende des Vefahrens “eingefroren”.
ANMERKUNGEN UND VERWENDUNGSVORSCHRIFTEN
Beim Einschalten erscheint für einen Augenblick die Infoseite der Firmware und es werden alle LED nacheinander eingeschaltet (Startdiagnose).
Dann erscheint für einige Augenblicke die Seite mit dem “Titel” der Messungen, welche auf dem Display angezeigt werden, zusammen mit den
übereinstimmenden LED, wenn die Seite deren Einschaltung vorsieht. Es ist (nach dem Erscheinen der ersten Messseite) möglich, die
verfügbaren Seiten durch Betätigung der Tasten durchzublättern. Das Durchblättern kann “VORWÄRTS” mit KURZEM DRUCK auf die RECHTE
Taste oder “RÜCKWÄRTS” mit der linken Taste erfolgen. Der verlängerte Druck auf die rechte Taste erzeugt außer dem Vorlauf der Seite
auch
den Eintritt in die Programmierung der Parameter des Instrumentes. Wenn eine der 2 Tasten kurz gedrückt wird, erscheint stattdessen der “Titel”
der Messseite, welche angezeigt werden wird.
BETRIEBSTÄTIGKEIT
- 3 Spannungen Phase-Phase direkt oder über TV (optional)
- 3 Spannungen Phase-neutral direkt oder über TV (optional)
- 3 Strom TA..../5A (1 dezimal)
- Strom neutral TA..../5A (1 dezimal)
- Frequenz mit 2 Dezimalen
- 3 Wirkleistungen mit 4 Quadranten
- Wirkleistung Gesamt mit 4 Quadranten
- 3 Blindleistungen mit 4 Quadranten
- Blindleistung Gesamt mit 4 Quadranten
- 3 Scheinleistungen
- Scheinleistung Gesamt
- Leistungsfaktor der 3 Phasen
- Leistungsfaktor Gesamt
- Wirkenergie Gesamt (Import) Parameter kann auf Null gestellt werden
- Wirkenergie Gesamt ( Export) Parameter kann auf Null gestellt werden
- Blindenergie Gesamt Parameter kann auf Null gestellt werden
- Betriebszähler Gesamt
- Teilbetriebszähler Parameter kann auf Null gestellt werden
- Anzeige der korrekten Abfolge der Spannungsphasen
- Anzeige des erfolgten Spannungsverlustes
- Schnittstelle RS485 high-speed 5 Geschwindigkeiten optoisoliert 3kV
PROTOKOLL MODBUS SLAVE RTU Full Compliance
- Parameter mit Tastatur programmierbar
- Parameter mit Fernbedienung programmierbar
- Nullstellung Energien mit Fernbedienung
- teilweise Nullstellung Zähler mit Fernbedienung
- Passwort programmierbar für Zutritt Programmierung
- Funktion Rückstellung Werksparameter
- Programmierbarkeit Startseite für das Einschalten
- Programmierbarkeit TA.../5A von 5 bis 6000A mit Schritt von 5A
- Programmierbarkeit TV (optional) doppelte Anzeige L-L und L-N
- Programmierbarkeit des analogen Durchschnitts (V, A und P)
