BETRIEBSWEISE
03.12.08
84.00.00

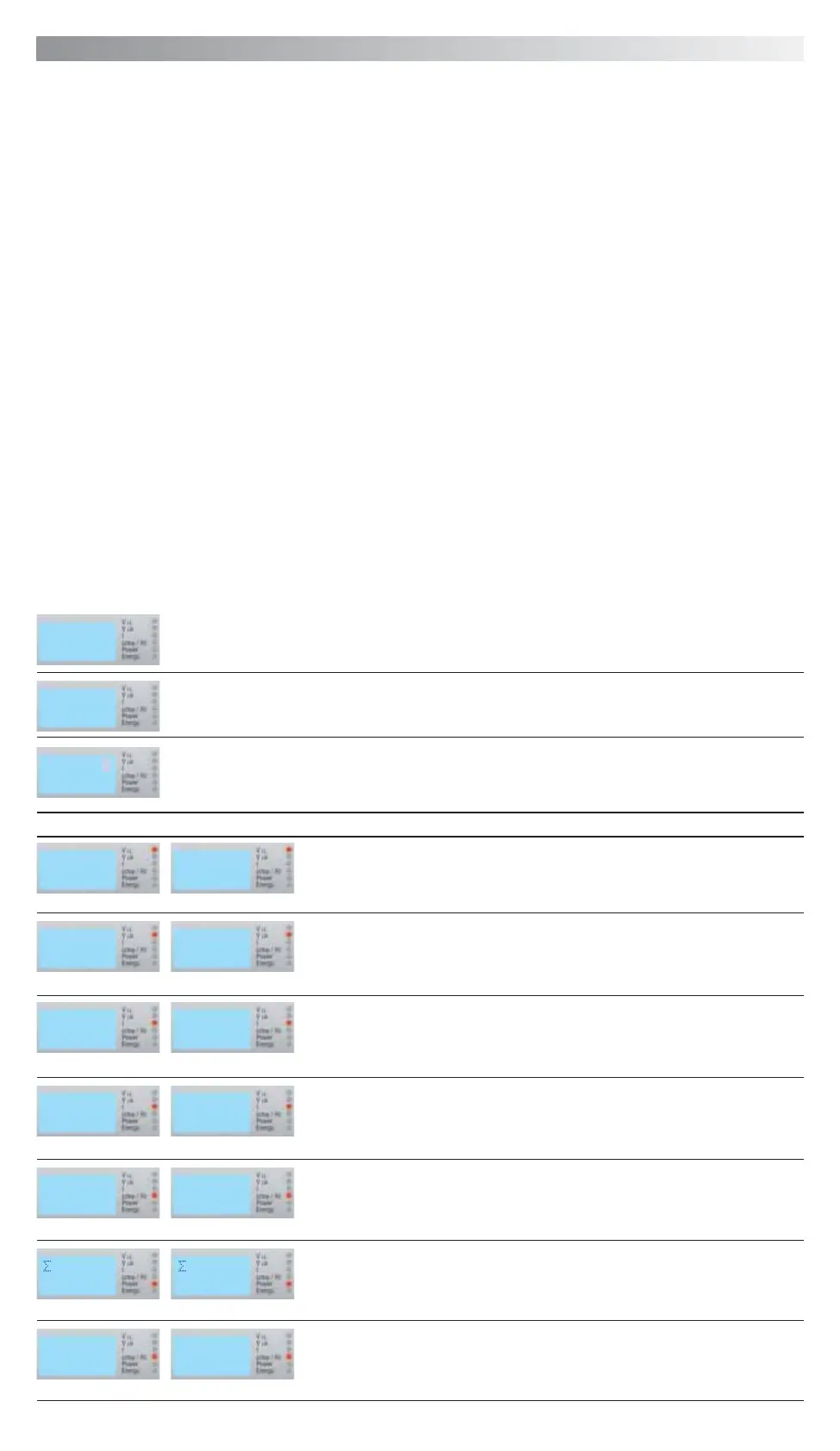

Erscheint nur, wenn das Instrument für circa 3 Sekunden eingeschaltet wird.
Liefert Informationen zur Firmware sowie die Einzelheiten zur Ausführung des Instrumentes.
Wenn diese Seite sichtbar ist, wird eine schnelle Scannung der LED zur Überprüfung von deren Wirksamkeit ausgeführt
PowerOn
Ready
Seite Erfassung Black-out. Für deren Erscheinen muss sie als Vorgabeseite programmiert werden.
Erscheint nur beim Einschalten des Instrumentes. Sobald die Anzeige verstellt wird, verschwindet sie.
Sie erscheint erneut nach Beendigung der Programmierung der Parameter mit der Tastatur.
Spannungen Phase/Phase
RAEM4CS
485: 001
Seite INFO. Zeigt das Modell und die Version des Instrumentes an. Das Vorhandensein des kleinen eingeschalteten
Rechtecks (erste Reihe rechts) zeigt an, dass die Spannungsphasen AUSSERHALB DER REIHENFOLGE liegen. Wenn
die Reihenfolge korrekt ist, erscheint das kleine Rechteck nicht. Nur bei den Modellen “485” zeigt der letzte untere
Wert rechts die Knotennummer des Instrumentes im MODBUS – Netz an.
V12 V23
V31
400 400
400
Wert jeder Spannung Phase/Phase (V)
Spannungen Phase/Neutral
V1 V2
V3
231 231
231
Wert jeder Spannung Phase/Neutral (V)
Strom Linie 1 und 2
A1
A2
A1=100.0
A2=100.0
Wert von A1 und A2 (A)
Die Werte besitzen Dezimalstellen, wenn der ausgewählte TA unter 1000A (/5) liegt,
ansonsten sind sie ganzzahlig.
Strom Linie 3 / Strom bei Neutral
A3
An
A3=100.0
An=200.0
Wert von A3 und des Stroms bei Neutral (A)
Die Werte besitzen Dezimalstellen, wenn der ausgewählte TA unter 1000A (/5) liegt,
ansonsten sind sie ganzzahlig.
Frequenz
Hz Hz
50.00
Frequenzwert (Hz)
Die Messung wird auf V1 erhoben.
Leistungsfaktor
Pf tot Pf tot
-1.00
Leistungsfaktor Dreiphasig (Cosφ)
Das Zeichen entspricht dem für die Wirkleistung der Linie.
Ohne Anzeigen “C” (kapazitiv) oder ” I” (induktiv) ist die Phasenverschiebung ungültig.
Wirkleistung Gesamt
W
Wert der Wirkleistung Gesamt (W)
Die Messung ist POSITIV für die verbrauchten Leistungen; NEGATIV für die produzierten
Leistungen.
W
46170
GEDRÜCKTE TASTE BEI FREIGABE
BESCHREIBUNG
Das Instrument misst oder überwacht in Echtzeit die elektrischen Größen der Anlage, an welche es angeschlossen ist, und kann diese auf
dem Display auf einer der Messseiten zeigen, welche mit dem kurzen Drücken auf die Tasten – rechts für “vorwärts” und links für “rückwärts”
ausgewählt werden können. Die 6 LED rechts helfen bei der Erkennung der Messseiten für die Messung der wichtigsten elektrischen
Größen und werden gemäß der Größenart eingeschaltet, welche auf dem Display zu jenem Zeitpunkt dargestellt werden. Die erste Seite
für die beim Einschalten des Instrumentes angezeigte Messung ist programmierbar. Die Modelle “S”, welche mit einer Schwelle ausgerüstet
sind, ermöglichen die Einstellung der zu kontrollierenden Größe, den Schwellentyp (Off, maximal oder minimal), die Tausendstel Schwelle
im Verhältnis zum Grenzwert der kontrollierten Größe, die Anwendung der eventuellen Verzögerung bei der Erregung oder bei der
Entregung sowie die Verzögerungszeit selbst in Zehntelsekunden bis zu 25,5 Sek. (0=keine Verzögerung). Für die Einzelheiten bezüglich
der Programmierwerte beziehen Sie sich bitte auf den Abschnitt “Programmierung” sowie den Abschnitt “ Betriebsweise der
programmierbaren Schwelle”. Die Modelle “485”, welche mit Serienschnittstelle RS485 ausgerüstet sind, können untereinander vernetzt
werden, da sie über eine von 1 bis 255 programmierbare Adresse verfügen. Für die Kommunikationszuverlässigkeit wird empfohlen, nicht
mehr als 32 Geräte pro Ring am Netz anzuschließen. Falls dies nicht genügen sollte, sind “spezielle” Ausführungen vorgesehen, um mehr
als 64 Geräte zu unterstützen. Die Kommunikationsgeschwindigkeit kann zwischen 9600bps und 115.200bps programmiert werden. Falls
sich im Ring nur diese Instrumente befinden sollten, empfehlen wir Ihnen dringend, die höchste Kommunikationsgeschwindigkeit zu
verwenden. Wenn die Geschwindigkeit zu gering ist und die Nachfragen sehr häufig sind und/oder die Anzahl der angeforderten Register
erhöht ist, können Verlangsamungen bei der Interaktion mit dem Instrument entstehen. Alle Messungen sowie die Parameter sind
gleichzeitig auf der Ablesesteuerung MODBUS RTU verfügbar. Das Instrument ermöglicht auch die Programmierung “on the fly” durch
Fernbedienung der Betriebsparameter mittels einer Schreibsteuerung MODBUS der entsprechenden Register, welche sie unterstützen. In
gewissen Situationen ist es gestattet, einige Makro – Operationen und Steuerbefehle auszuführen, wie zum Beispiel die Rückstellung der
Werksparameter bei den Modellen, die dies unterstützen, die Nullstellung der Summenzähler oder die direkte Steuerung für das
Einschalten/Ausschalten des Ausgangsrelais bei den Modellen mit Schwelle. Anmerkung: die Modelle “485” bieten zusätzliche Messungen
per Modbus, insbesondere die einzelnen Messungen der Leistungsphasen und der cosφ. Bei einigen Modellen ist eine Seite für die Anzeige
eines erfolgten Black-outs erhältlich. Es handelt sich um eine Seite wie jene zur Messung, jedoch bei blinkendem Inhalt, die als erste zur
Anzeige beim Einschalten programmiert werden muss. Sobald die Tasten zum Wechsel der Messseite betätigt werden, wird die Kondition
“erfolgtes Black-out” auf Null gestellt, welche am Ende der eventuellen Programmierung der Parameter mit der Tastatur erneut erscheint.
Einige Modelle verfügen über 2 Zähler, einen für den Gesamtbetrieb sowie einen auf Null einstellbaren, wobei der letztere nützlich ist, um
zum Beispiel den Durchschnittsverbrauch zu berücksichtigen, wenn er gemeinsam mit einem oder mehr Summenzählern für die Energie
auf Null gestellt wird. Bei einigen Modellen ist vorgesehen, dass die Veränderung der Betriebsparameter sowie die Nullstellung der Zähler
durch ein Passwort (kann ausgeschlossen werden) mit 3 Ziffern geschützt wird. Dieses Passwort beabsichtigt keinen vollständigen Schutz,
sondern das Verhindern des zufälligen Zutritts zur Programmierzone und die daraus resultierende unerwünschte Änderung der Parameter
durch nicht autorisiertes Personal. Wenn das Passwort eingestellt und nachfolgend vergessen wird, besteht keine schnelle
Möglichkeit, dessen Wert zurück zu gewinnen oder es zu löschen. Es ist notwendig, jede Kombination zu scannen oder das
Produkt für die Neuprogrammierung zum Werk zu schicken.
Die Seiten für die Messung und Anzeige, welche erscheinen, indem KURZ
nacheinander die RECHTE Taste gedrückt und wieder losgelassen wird, sind folgende:
