16
berührt wird, kehrt das Instrument ohne jegliche Veränderung am Ende der letzten Seite zur normalen Anzeige zurück. Zur Veränderung
genügt es, eine der Tasten entsprechend zu drücken, wenn die erwünschte Seite erscheint: LINKE Taste = VERRINGERT den Wert;
RECHTE Taste = STEIGERT den Wert. Daraufhin bleibt (bei gedrückter Taste) das Display stabil, um die Anzeige der Einstellung zu
erleichtern, wobei der Wert um eine Einheit vorrückt. Bei weit voneinander entfernten Werten kann der schnelle Vorlauf verwendet werden,
wobei die Taste für mehr als 2 Sekunden gedrückt gehalten wird. Je länger diese gedrückt gehalten wird, desto mehr beschleunigt sich der
Vorlauf (4 Geschwindigkeiten). Alle Werte sind vom Typ ‘Roll’, d.h. nach Erreichen des erlaubten Maximalwertes starten sie erneut vom
minimalen und umgekehrt. Sobald der Wert korrekt ist genügt es, die Taste für mehr als 4 Sekunden loszulassen, damit die Seiten weiter
durchgeblättert werden, wobei der veränderte Wert automatisch gespeichert wird. Es folgen die veränderlichen Seiten.

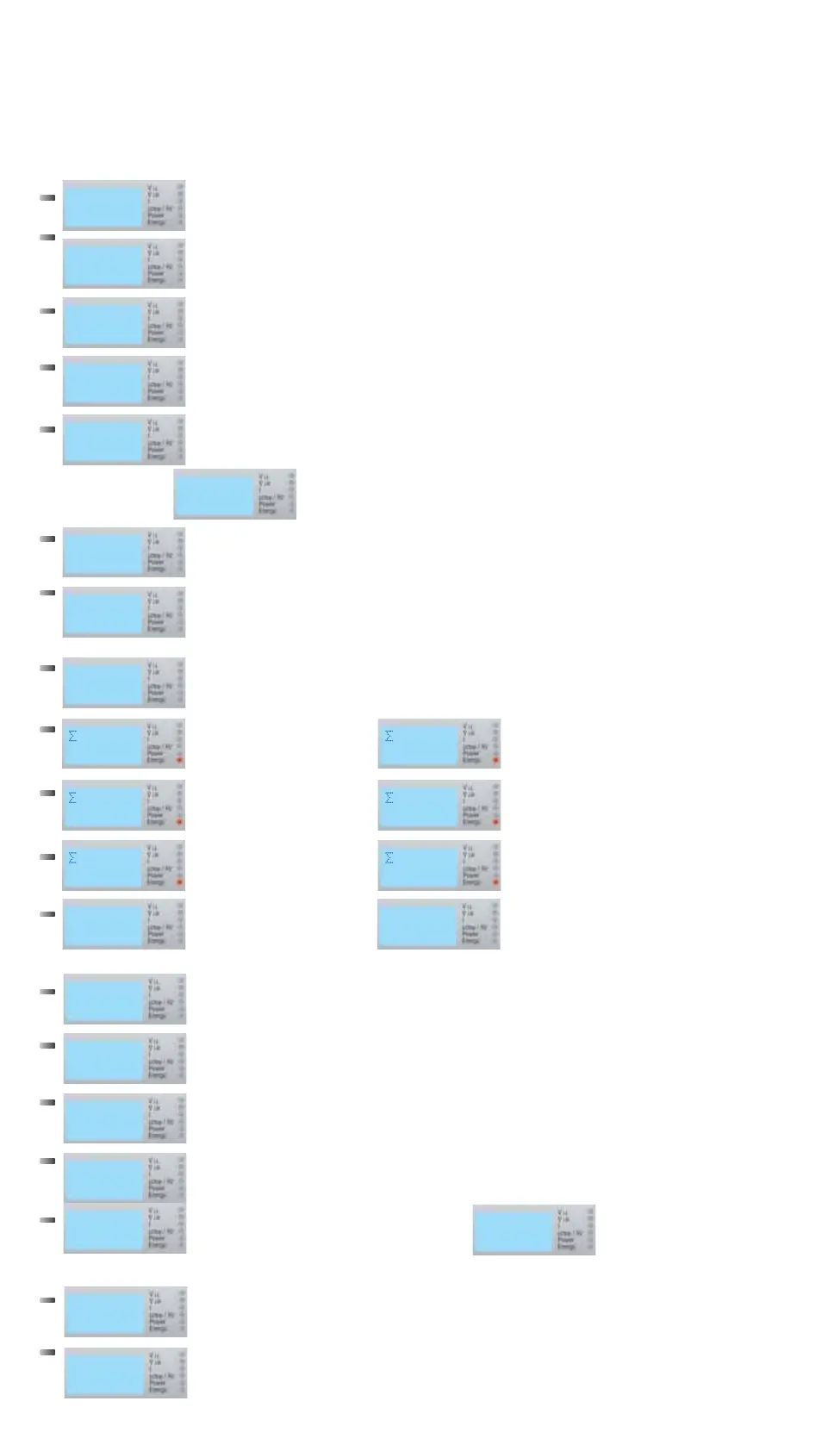

Program
Mode
Password
000
Default
Param
CT Set
100
VT Set
231
692
400
Während der Einstellung erscheint oberhalb der Wert Phase/Phase, welcher zwischen 87
und 692 bei Schritten von 1 V (Vorgabe = 400) regulierbar ist. Unterhalb erscheint der
Wert Phase/neutral, welcher zwischen 50 und 400 bei Schritten von 1 V (Vorgabe = 231)
regulierbar ist.
Average
3
Default
Page
NewPassw
0
R Time->0
80445:21
R Time->0
0:00
34650
W+ 50.0
kWh+ ->0
78973588
kWh+ 0
0
kWh- ->0
1347
kWh- 0
0
kvarh->0
45921
kvarh->0
0
Th1 Sel
Hi
Th1 Dly
0.1
Th1 DD
Off-On
Th1 Src
W+
Node
1
Speed
4
Th1 Val%
W+ 50.0
Oberhalb erscheint der Effektivwert
der Schwelle für die ausgewählte
Größe. Regulierbar zwischen: 0.0
und 100.0 bei Schritten zu 0.1.
Vorlage = 50.0(%)
Zeigt an, dass man in der Programmierphase der Parameter angelangt ist
Die Anfrage eines Passwortes erscheint nur, wenn der Parameter NewPassw sich von 0 unterscheidet
(siehe weiter vorne). Die korrekte Nummer auswählen und die nachfolgende Seite abwarten. Bei fehlender oder
falscher Eingabe kehrt das Instrument nach circa 4 Sekunden zur normalen Anzeige zurück.
Wenn diese Seite erscheint werden durch Betätigen einer der Tasten alle Parameter auf die werkseitig
eingestellten Werte zurückgestellt, außer den Totalisatoren, die einzeln genullt werden müssen.
Auswahl des Wertes TA (/5) in Ampere. Regulierbar zwischen 5 und 6000 bei Schritten zu 5.
Vorgabe = 100
Auswahl des Grenzwertes für Spannung.
Bei direktem Anschluss muss er dem Nominalwert der Spannung Phase/neutral der Linie entsprechen.
Durchschnitt der gemessenen analogen Werte (V, A und P). Dient zur Stabilisierung der Wertanzeigen
Je höher die Nummer ist, desto stabiler sind die Messungen, jedoch erfolgt die Aktualisierung langsam.
Regulierbar zwischen 1 und 15 bei Schritten zu 1. Vorlage = 3
Einstellung der ersten Messseite, die beim Einschalten erscheinen soll. Indem mit den Tasten geblättert wird,
erscheinen die “Titel” der verfügbaren Seiten, wobei es dieselben sind, welche gezeigt werden, wenn die
rechte Taste in Folge gedrückt wird. Zwischen allen verfügbaren Seiten regulierbar. Vorlage = Seite für die
Erfassung des Black-out, falls verfügbar, ansonsten INFO - Seite.
Indem der Parameter auf Null gelassen wird, wird verhindert, dass zum Zutritt in die Programmierung über die
Tastatur das Passwort gefragt wird. Der hier eingetragene Wert dient auch zum Schutz des Passwortes für
die ferngesteuerte Programmierung. Regulierbar zwischen 0 und 999 bei Schritten von 1. Vorlage = 0 (ausgeschlossen)
Nullstellung des Summenzählers Indem die rechte Taste für mehr als 4 Sekunden
der gesamten verbrauchten gedrückt wird, wird der Wert auf Null gestellt
Wirkenergie
Nullstellung des Summenzählers Indem die rechte Taste für mehr als 4 Sekunden
der gesamten produzierten gedrückt wird, wird der Wert auf Null gestellt
Wirkenergie
Nullstellung des Summenzählers Indem die rechte Taste für mehr als 4 Sekunden
der gesamten Blindenergie gedrückt wird, wird der Wert auf Null gestellt
Nullstellung des Teilzählers Indem die rechte Taste für mehr als 4 Sekunden
gedrückt wird, wird der Wert auf Null gestellt
DIE FOLGENDEN BILDSCHIRMSEITEN GELTEN NUR FÜR DIE MODELLE “S”
Auswahl der Betriebsweise der Schwelle. Regulierbar zwischen: Hi=Schwelle Maximal, Lo=Schwelle
Minimal und Off=Schwelle ausgeschaltet. Wenn die Schwelle Off ist, LIEGEN die folgenden Seiten, welche
diese betreffen, NICHT VOR. Vorlage = Hi (Maximal).
Wert der Verzögerungszeit des Ausgangsrelais (Seite nur vorhanden, wenn Th1 Sel sich von Off
unterscheidet). Wird in Sekunden ausgedrückt. Regulierbar zwischen 0.0 und 25.5 bei Schritten zu 0.1.
Vorlage = 0.1
Zuordnung der Verzögerungszeit des Ausgangsrelais (Seite nur vorhanden, wenn Th1 Sel sich von Off
unterscheidet).
Die Verzögerungszeit ist zum Beginn der Eingriffsbedingung der Schwelle (Off-On) oder am Ende
(On-Off) anwendbar. Vorlage = Off-On (zu Beginn)
Zuordnung der Größe, auf welche die Schwelle einwirkt (Seite nur vorhanden, wenn Th1 Sel sich von Off
unterscheidet). Regulierbar zwischen: W+, W-, Hz, 3Vf, V12, V23, V31, 3Vn, V1, V2, V3, 3A, A1, A2, A3,An.
Vorlage = W+
Regulierung des Schwellenwertes prozentual
zum Grenzwert (Seite nur vorhanden, wenn Th1
Sel sich von Off unterscheidet)
DIE FOLGENDEN BILDSCHIRMSEITEN GELTEN NUR FÜR DIE MODELLE “485”
Zuordnung der Knotennummer der Adresse MODBUS (jene der “INFO” - Seite). Regulierbar zwischen 1
und 255. Vorlage = 1
Einstellung der Geschwindigkeit der Serienschnittstelle RS485 (bps).
Regulierbar zwischen 0 und 4 (0=9600, 1=19200, 2=38400, 3=57600, 4=115200)
Vorlage = 4
