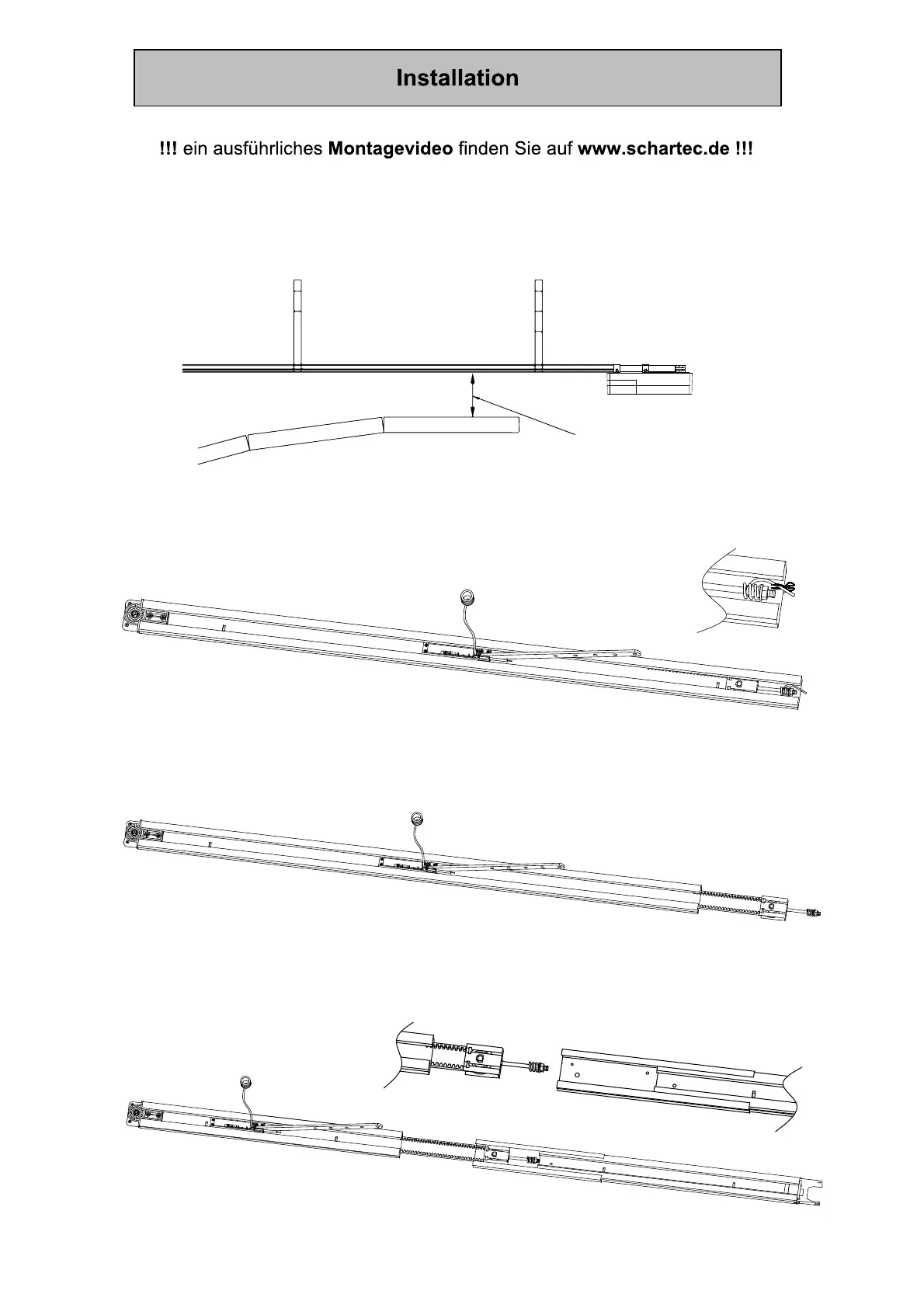

Zusammenbauen der Antriebsschiene
1. Durchtrennen Sie den Kabelbinder am ersten Schienenteil.
2. Ziehen Sie den Riemen mit der Umlenkrolle aus dem ersten Schienenteil.
3. Schieben Sie die Umlenkrolle mit dem Zahnriemen in das zweite Schienenteil. Danach fügen Sie
die beiden Schienenteile mit dem Verbindungsstück zusammen.
Bild 2
Bild 3
Bild 4
Voraussetzung
Zwischen den Schienen und dem Tor ist ein Abstand von 30 mm und maximal 400 mm erforderlich um den
Antrieb korrekt montieren zu können.
min. 30 mm Abstand
