Schartec Move 1200 - Page 11

Bild 5
*Befestigungsschrauben für die Torblatthalterung sind nicht im Paket enthalten.*

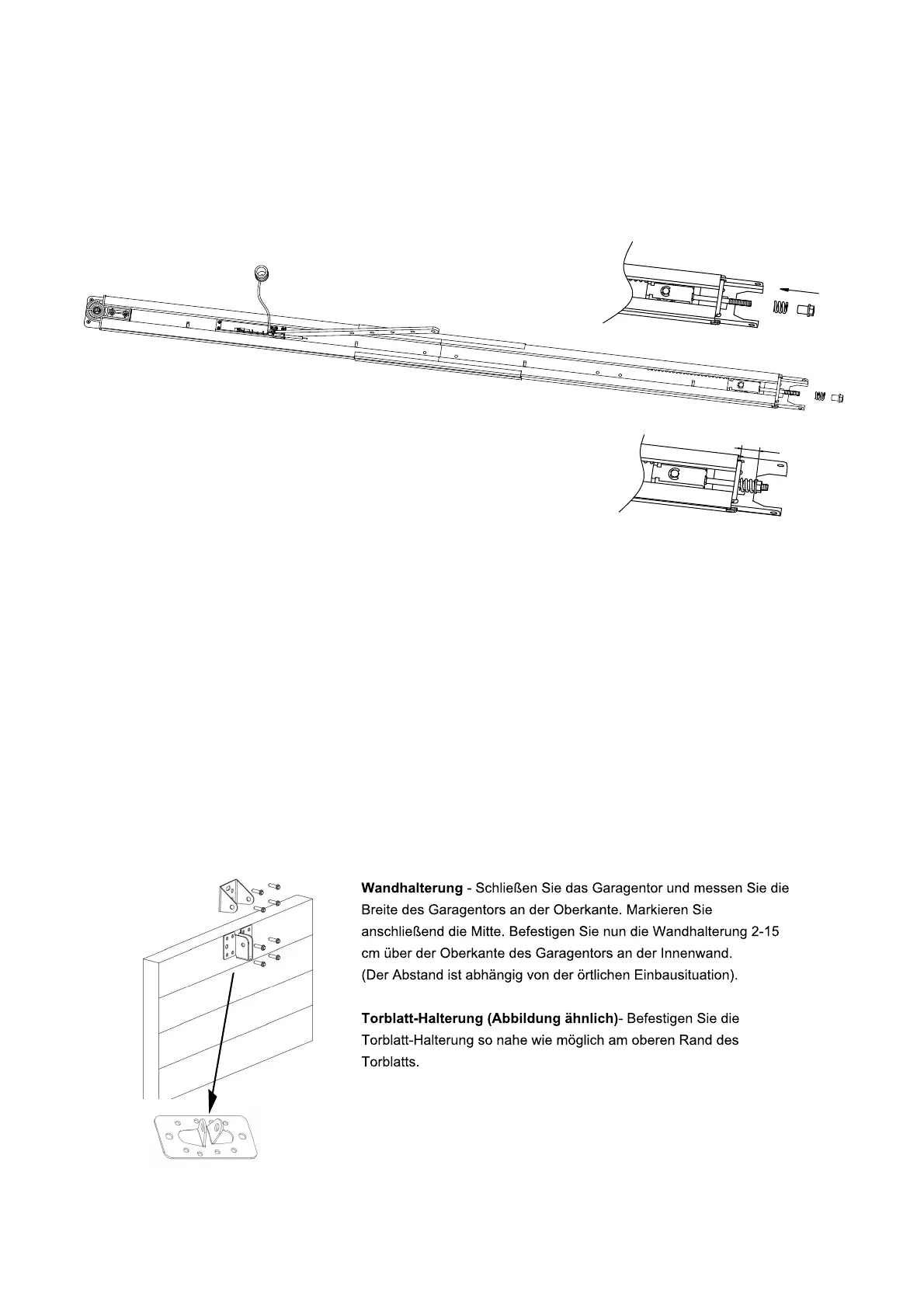

Befestigung der Torblatt-Halterung und Wandhalterung
Bild 6
4. Führen Sie die Gewindestange durch das Loch und führen Sie die Feder, Unterlegscheibe und Mutter
auf die Gewindestange wie unten gezeigt. Bevor Sie die Mutter nun anziehen, überprüfen Sie nochmals ob
der Riemen sauber/ mittig auf den Umlenkrollen sitzt. Ziehen Sie die Mutter fest, bis die Feder wie in
Abbildung 5 fast vollständig zusammengedrückt ist. Die Schiene ist nun fertig montiert.
11
