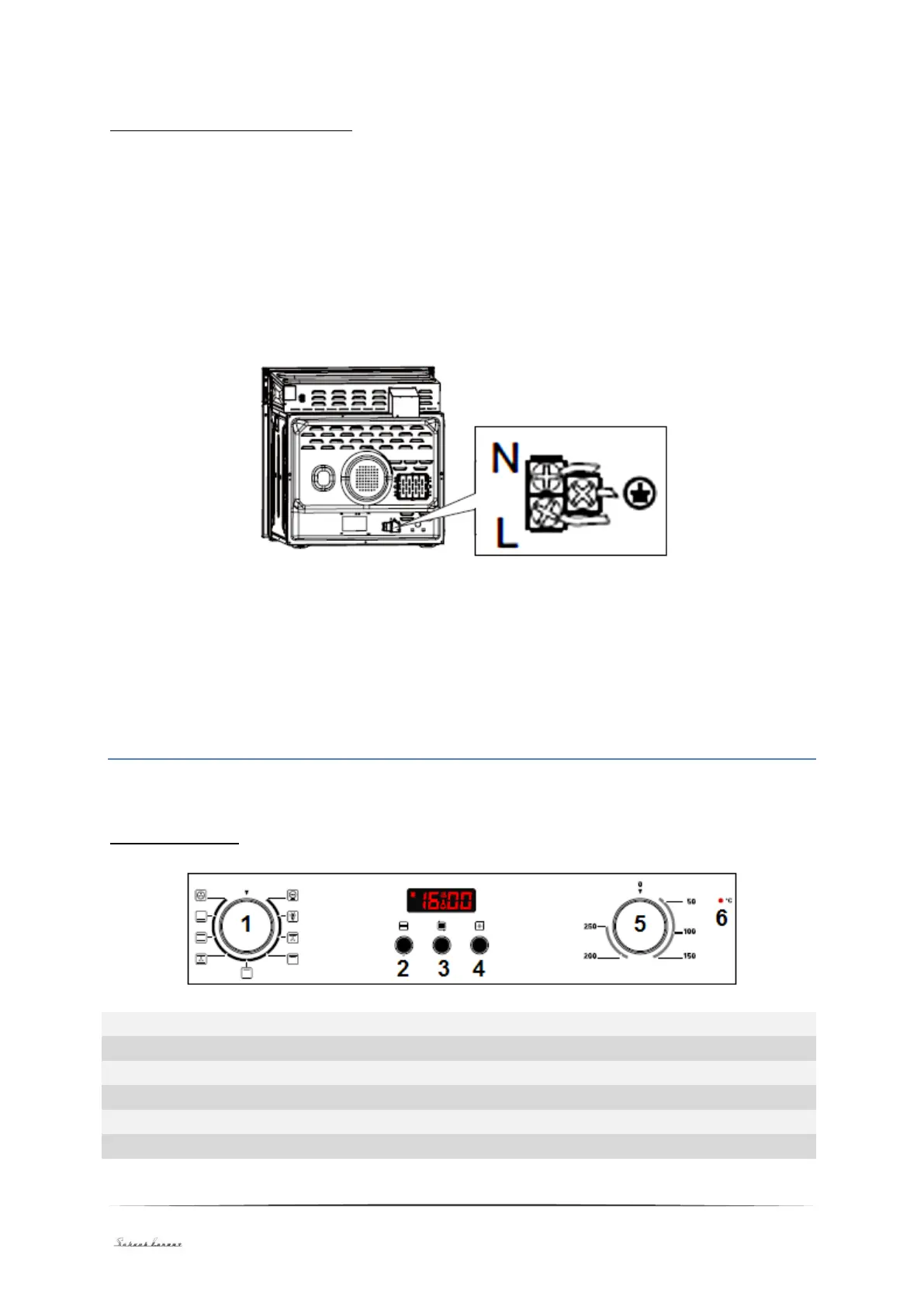

2.3 Elektrischer Anschluss
Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)
Das Gerät wurde zum Anschluss an eine 230V-50Hz Stromversorgung entwickelt.
Die Gesamtleistungsaufnahme beträgt 3000W. Das Netzanschlusskabel muss über
eine Querschnitt von mindestens 1,5 mm
2
verfügen. Die direkte Verbindung zur
Energieversorgung muss über einen zweipoligen Schalter mit einer Belastbarkeit
von 250V, 20A verfügen. Der Schalter darf an keiner Stelle das gelb-grüne
Erdkabel trennen.
 Nach der Installation und dem Anschluss muss das Netzanschlusskabel so
verlegt sein, dass es an keiner Stelle einen Hochtemperaturbereich berühren
kann.
3. Bedienung
3.1 Bedienfeld
1
Schalter für Ofenfunktionen.
2
Taste zum Vermindern.
3
Taste für MODUS.
4
Taste zum Erhöhen.
5
Schalter für Temperaturkontrolle.
6
Temperatur-Anzeiger.
