SCHEIBER
ISO 9001
SCHEIBER DIFFUSION
85120 SAINT PIERRE DU CHEMIN - FRANCE
Tél : 02 51 51 74 48 Fax : 02 51 51 99 50
Tél international : +33 2 51 51 74
48 Fax international : +33 2 51 51 99 50
E-mail: sav@scheiber.fr Site web: www.scheiber.fr
- 2 -
Date de mise à jour :12/08
II CABLAGE
- Si les câbles doivent être glissés à travers des murs métalliques, utiliser une gaine.
- Ne pas poser les câbles sur les matériaux électriques conducteurs.
- Ne pas laisser les câbles 230V et les câbles 12V DC ensemble dans la même gaine.
- La section de câble doit être respectée.
- Protéger les câbles correctement.
- Positionner les câbles de sorte qu'ils ne puissent pas être endommagés.
- La mise hors tension de cet appareil doit se faire par retrait de la fiche secteur. Elle doit rester
accessible.
- Si le câble d’alimentation 230V est endommagé, il doit être remplacé par notre service après vente
ou une personne ayant les qualification requises pour cette opération.
- Si la longueur de câble aller et retour (+ et -) est inférieure à 10 mètres, alors la section de câble
doit être de 2,5mm
2
.
- Si la longueur de câble aller et retour (+ et -) est comprise entre 10 et 20 mètres, alors la section de
câble doit être de 4mm
2
.
- Prévoir un disjoncteur magnétothermique pour l’alimentation et la protection des utilisations 230V
III INSTALLATION
- Le chargeur doit être installé dans un lieu dégagé (environ 15 cm de chaque coté et 10cm sur le
dessus) et ne pas être recouvert.
- Le chargeur dispose de quatre trous de fixations sur la platine.

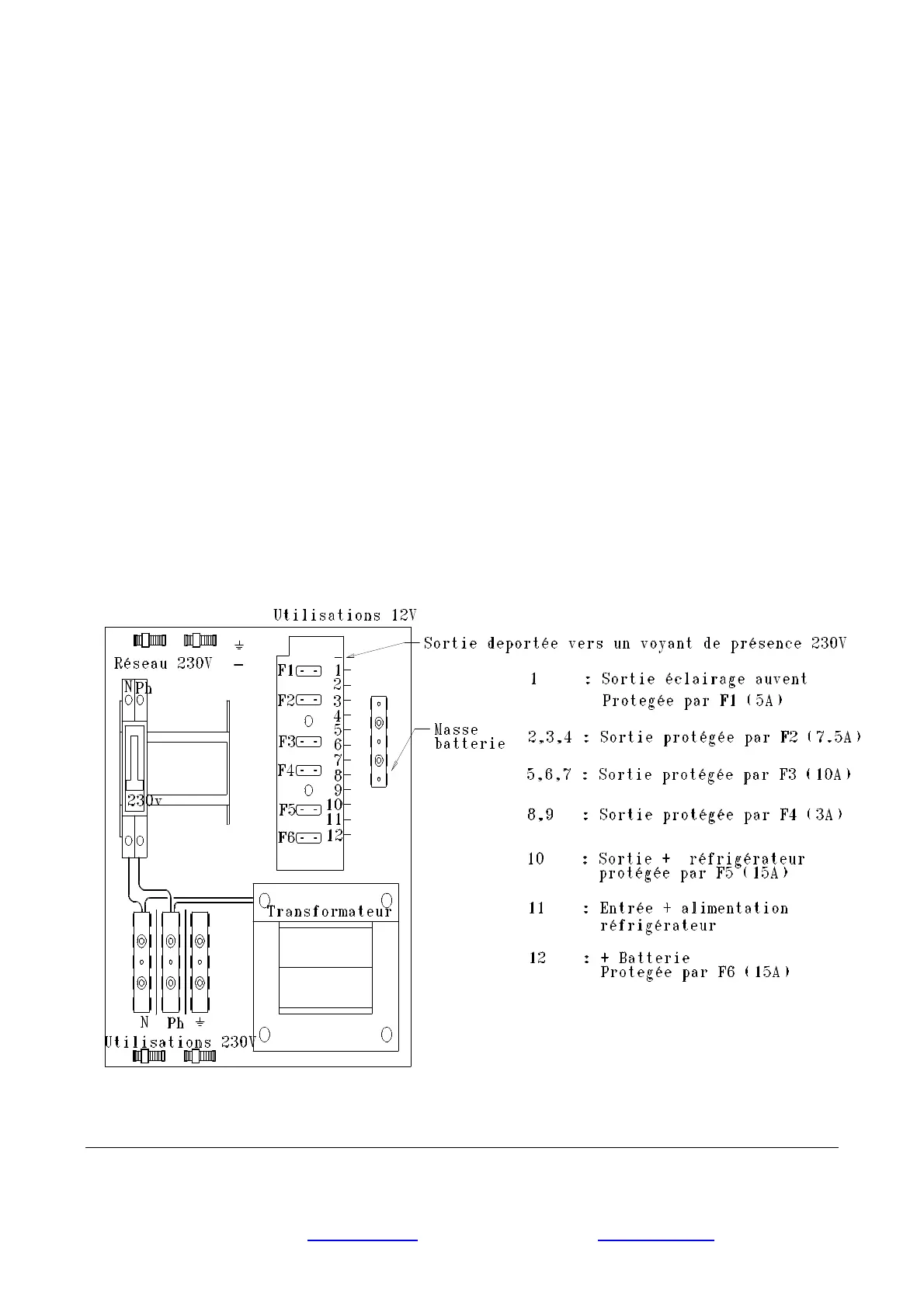

- Le raccordement des utilisations et de la batterie sur le chargeur s’effectue par des cosses de type
faston.
- Le raccordement du réseau 230V s’effectue sur le disjoncteur.
- La borne + de la batterie doit être connectée la première. Fonctionnement du témoin :
Voyant allumé chargeur est sous tension.
