Scheiber 38.14701.00 - Installation Guide and Model Correspondence; Wiring and Installation Diagrams; Correspondence Table for Models

EQ-11-44_03
- 6 -

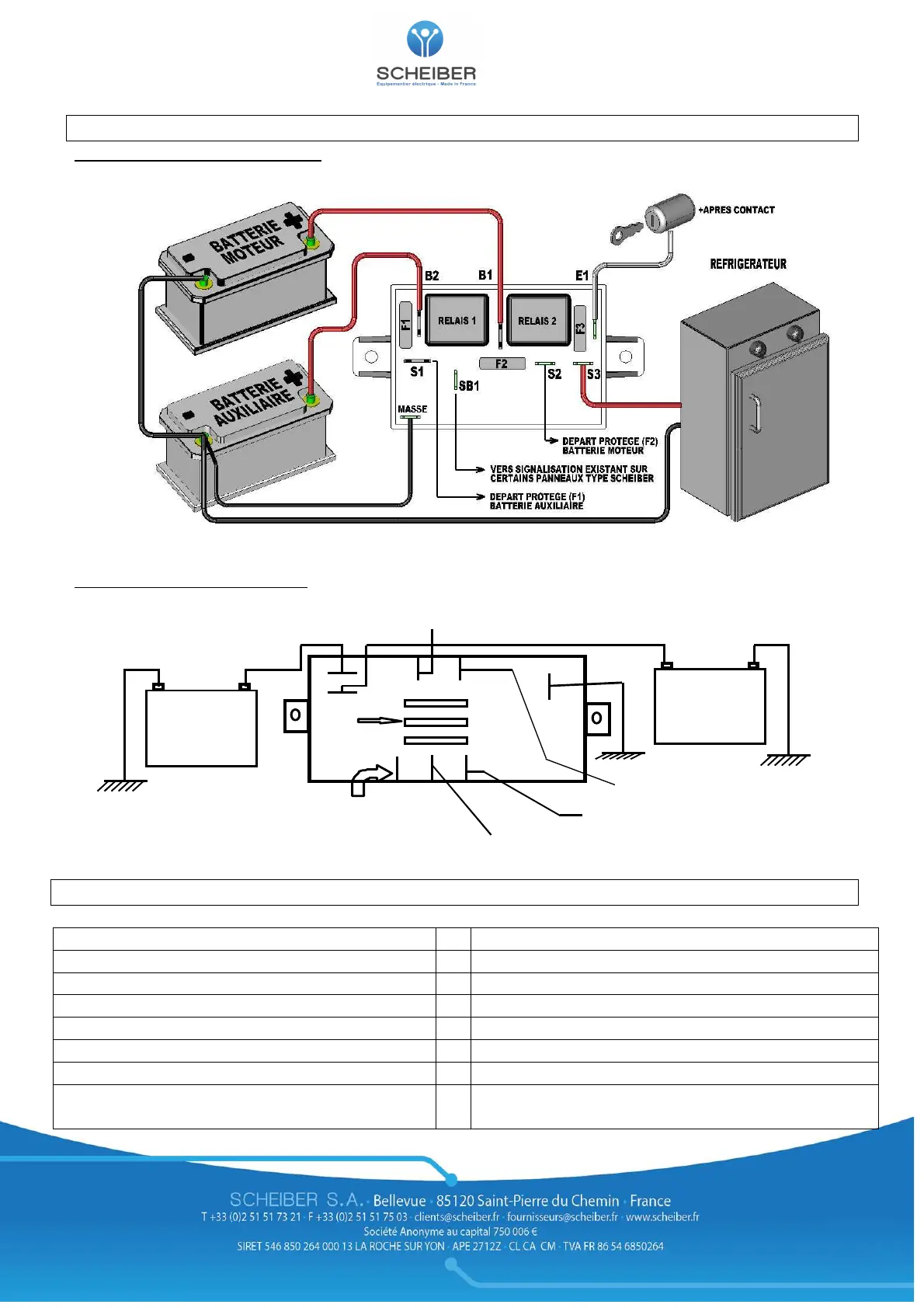

BRANCHEMENTS / INSTALLATION / EINBAU/ INSTALACION :
Nouveau modèle 38.14701.00
Ancien modèle 38.10592.3D
TABLEAU DES CORRESPONDANCES
38.14701.00
C/C 050001
38.10592.3D
Batterie moteur (B1)

Bat. Principale (B1)
Batter
ie auxiliaire (B2)

Bat. auxiliaire (B2)
Départ protégé (F1) batterie auxiliaire (S1)

+ Utilisation 12v (fusible A)
Départ protégé (F2) batterie moteur (S2)

+ Utilisation 12v (fusible B)
Réfrigérateur (S3)

+ Réfrigérateur
+ Après contact (E1)

+ Après contact
Vers signalisation existant sur certains
panneaux type SCHEIBER (SB1)

Vers signalisation existant sur certains
panneaux SCHEIBER
B
A
fusible
réfrigérateur
A
B
- +
Bat.
auxiliaire
+ -
Bat.
principale
utilisation ou chargeur
Vers signalisation existant sur
certains panneaux SCHEIBER.
+ après contact
+ réfrigérateur. fil 2,5mm
2
+ Utilisation 12V (fusible B).
cablage d’origine du véhicule
+ Utilisation 12V (fusible A).
38.14711.00 ou 38.14701.00
