42

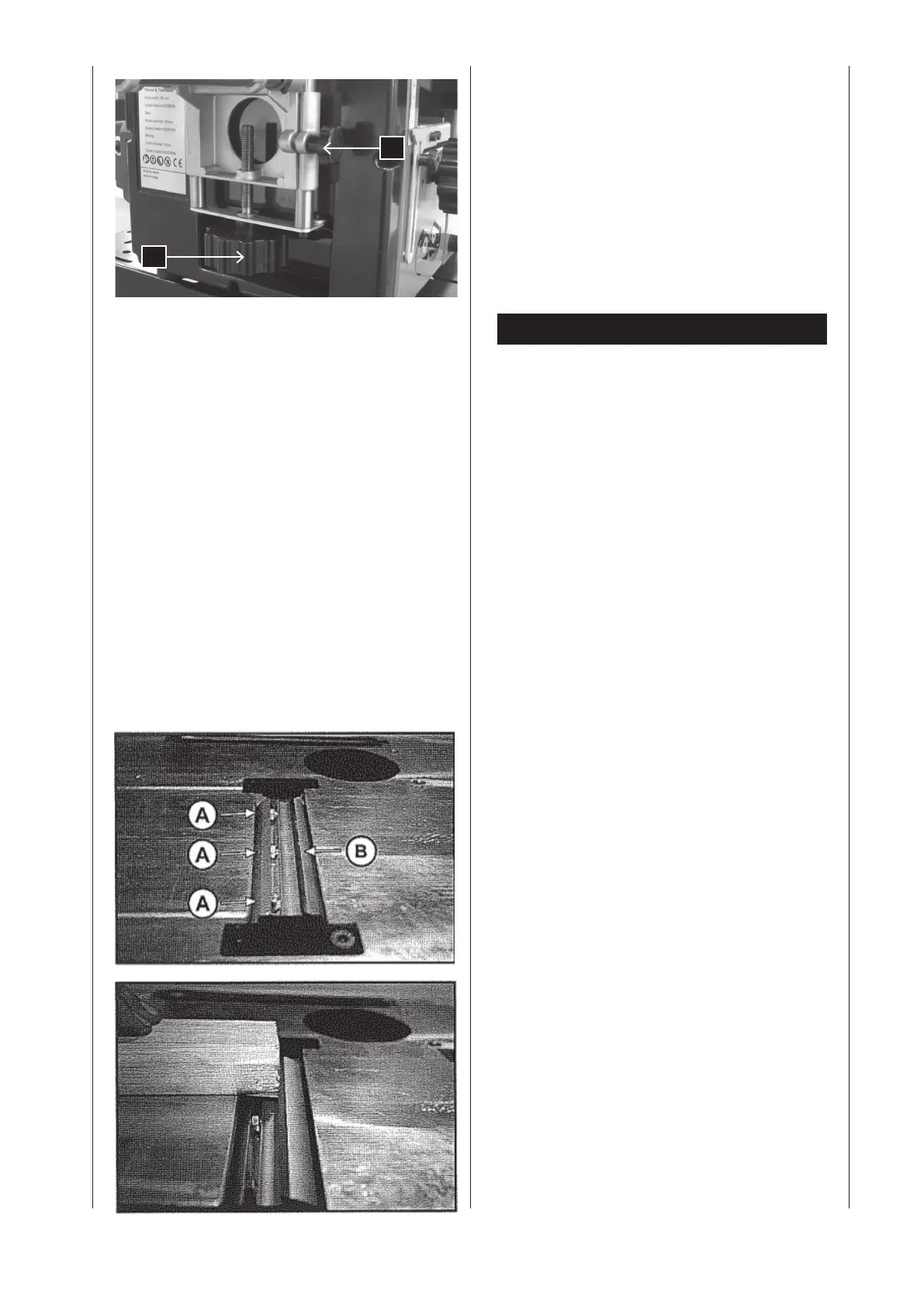

• Mit dem Handgriff (R) die Tischhöhe einstellen und
mit dem Klemmgriff (S) festziehen
Wartung!
Achtung! Bei allen Wartungsarbeiten immer den
Netzstecker ziehen.
1. Messerwechsel
• Stellen Sie den Schalter auf AUS.
• Trennen Sie die Maschine vom Netz.
• Lösen und entfernen Sie die Messerspannschrauben.
(A)
• Heben Sie Messer und Messerbalken von der Welle
ab.
• Entfernen Sie Späne und Harz von der Hobelwelle und
Messerbalken.
• Setzen Sie das neue Messer in der Hobelwelle ein, legen
Sie ein Lineal über beide Tische auf das Messer.
• Ziehen Sie die Spannschrauben leicht an
• Wiederholen Sie die Arbeitsgänge für das zweite
Messer.
• Stellen Sie nun die Hobelmesser exakt zum
Abnahmetisch ein. Verwenden Sie hierzu ein Lineal
das auf dem Abnahmetisch aufgelegt wird.
• Durch leichtes Klopfen mit einem Gummihammer
auf die Messer können diese in der Höhe verstellt
werden.
• Durch drehen der Hobelwelle in Verbindung mit dem
Lineal erkennen Sie die Höheneinstellung.
• Das Messer ist exakt eingestellt, wenn das Lineal durch
die Messer max. 3 mm weiterbewegt wird.
• Nach erfolgreicher Einstellung der Messer, sind alle
Spannschrauben fest anzuziehen
Beachten Sie:
• Scharfe Hobelmesser garantieren ein sauberes
Hobelbild und belasten den Motor weniger.
• Die an dieser Maschine verwendeten Messer sind nicht
zum Falzen/Zinken geeignet.
• Abschließend Hobelwellenschutz wieder auf den Tisch
absenken und die Hobelwelle abdecken,
Achtung! Beim Messerwechsel Verletzungsgefahr durch
scharfe Messer.
R
S
